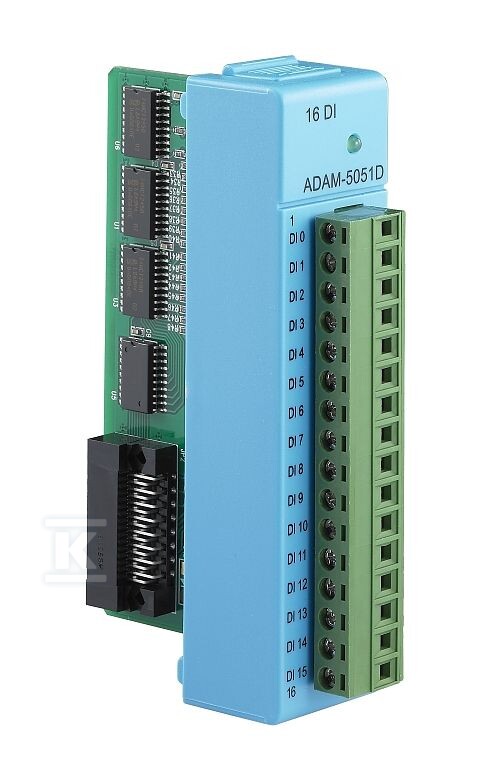

Moduł 16DI/LED ADAM-5051D-BE Advantech

16-kanałowy moduł wejść cyfrowych z sygnalizacją LED do systemu rozproszonego ADAM-5000

Moduł przeznaczony do rozbudowy stacji ADAM-5000 o wejścia cyfrowe z wizualną kontrolą stanu każdego kanału. Służy do odczytu sygnałów stykowych pochodzących z wyłączników krańcowych, czujników bezpieczeństwa oraz zdalnych sygnałów logicznych. Dzięki diodom LED na froncie pozwala na szybką weryfikację stanu wejść bez konieczności podłączania się do oprogramowania nadzorczego.

Integracja i typowe zastosowania

W ramach systemu ADAM-5000 moduł współpracuje z magistralą stacji i przekazuje stany wejść do kontrolera nadrzędnego. Typowe zastosowania to monitoring pozycji maszyn, sygnalizacja otwarcia drzwi lub klap, odczyt stanu przycisków awaryjnych oraz zbieranie sygnałów z rozproszonych punktów instalacji przemysłowej. Typ źródłowy z rezystorami podciągającymi upraszcza podłączenie czujników o otwartym kolektorze i zapewnia stabilny poziom logiczny przy minimalnym prądzie.

Sygnalizacja, pobór mocy i charakterystyka elektryczna

Każdy z 16 kanałów wyposażony jest we własną diodę LED, która zapala się przy aktywnym stanie wejścia. Prąd podciągający wynosi 0,5 mA w typie source, co ogranicza obciążenie obwodu sterującego. Napięcie wejściowe do 30 V pozwala na pracę z powszechnie stosowanymi sygnałami 24 V DC w automatyce przemysłowej. Maksymalny pobór mocy to 0,84 W, co przekłada się na niskie obciążenie zasilania stacji i możliwość gęstej zabudowy modułów w jednej szafie.

Zgodność i warunki eksploatacji

Moduł spełnia wymagania RoHS, w tym zgodność z ograniczeniami ftalanów. Klasyfikacja eksportowa US ECCN EAR99 ułatwia procedury logistyczne. Konstrukcja przeznaczona jest do montażu w standardowej stacji ADAM-5000, z zachowaniem spójności mechanicznej i elektrycznej całej rodziny.
