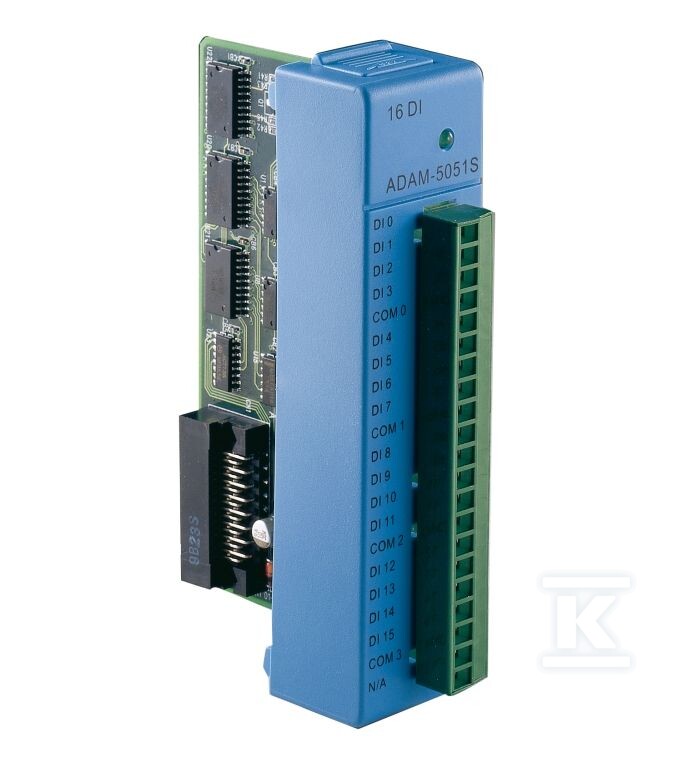

Moduł 16DI/OPT/LED RoHS ADAM-5051S-AE Advantech

16-kanałowy moduł wejścia cyfrowego z izolacją optyczną do serii ADAM-5000

Rozwiązanie do zbierania sygnałów dyskretnych w instalacjach przemysłowych, gdzie liczy się separacja galwaniczna i czytelna informacja o stanie kanałów. Moduł oferuje 16 niezależnych wejść cyfrowych z optyczną izolacją, sygnalizacją LED dla każdego kanału oraz ochroną przed przepięciami. Przeznaczony jest do pracy w ramach rodziny ADAM-5000 i komunikacji po magistrali RS-485 z protokołem Modbus, co ułatwia integrację z kontrolerami i systemami nadzoru.

Izolacja, ochrona i sygnalizacja stanu

Każdy kanał jest oddzielony optycznie na poziomie 2500 V DC, co ogranicza przenoszenie zakłóceń i zabezpiecza elektronikę nadrzędną przed różnicami potencjałów w polu. Wejścia akceptują sygnał do 50 V maksymalnie, a wbudowany obwód ogranicza skutki przepięć do 70 V DC. Logika wejścia jest dopasowana do typowych sygnałów przemysłowych: stan niski do 3 V, stan wysoki od 10 V do 50 V. Dzięki temu moduł współpracuje zarówno z wejściami napięciowymi, jak i suchym kontaktem.

Stan każdego wejścia jest widoczny bezpośrednio na froncie za pomocą diody LED. Zapalona dioda oznacza aktywny kanał, zgaszona - nieaktywny, co przyspiesza diagnostykę bez konieczności podłączania oprogramowania. Niskie pobieranie mocy, do 0,8 W w maksymalnym obciążeniu, ogranicza obciążenie zasilania w szafie sterowniczej.

Montaż, połączenia i warunki pracy

Obudowa z tworzywa ABS+PC zapewnia kompaktową, lekką konstrukcję o masie ok. 107,1 g, przystosowaną do montażu na szynie DIN. Połączenia realizowane są przez odłączaną śrubową listwę zaciskową obsługującą przewody 14 ~ 28 AWG, co ułatwia okablowanie i serwis. Moduł pracuje w zakresie temperatur od -20 °C do 60 °C przy wilgotności względnej 5 % do 95 %, bez kondensacji, i spełnia wymagania certyfikacji CE.

Niskie zapotrzebowanie energetyczne oraz stabilna praca w typowych warunkach szafy sterowniczej sprawiają, że urządzenie nadaje się do ciągłej eksploatacji w przemysłowych systemach automatyzacji i kontroli. Seria ADAM-5000 gwarantuje spójność mechaniczną i komunikacyjną z pozostałymi modułami rodziny.

Integracja i zastosowanie w automatyce przemysłowej

Moduł jest projektowany jako element systemu rozproszonego I/O. Komunikacja RS-485 z Modbus pozwala na odczyt stanu 16 wejść z poziomu PLC, SCADA lub bramki sieciowej bez dodatkowych konwerterów. Dzięki izolacji kanałów można podłączać czujniki i przekaźniki o różnych potencjałach odniesienia w obrębie tej samej szafy.

Typowe zastosowania to monitoring stanu urządzeń, sygnalizacja alarmowa. Możliwość pracy z suchym kontaktem i sygnałem napięciowym zwiększa uniwersalność przy modernizacjach, gdzie w polu występują różne typy sygnałów.
