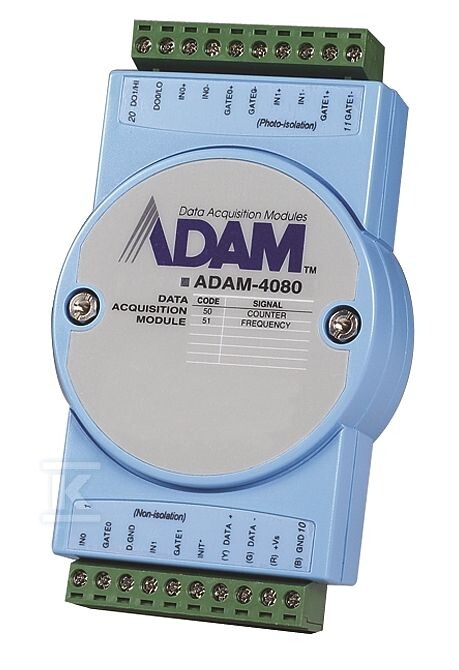

Moduł 2CNT ADAM-4080-E Advantech

Moduł licznikowo-częstotliwościowy z dwoma kanałami zliczającymi do sieci przemysłowej RS-485

Moduł ADAM-4080-E to kompaktowe urządzenie z serii ADAM-4000 przeznaczone do zliczania impulsów i pomiaru częstotliwości w czasie rzeczywistym. Dwa niezależne liczniki 32-bitowe pozwalają śledzić sygnały impulsowe, a wbudowane wyjścia cyfrowe umożliwiają reakcję na przekroczenie zadanych progów. Komunikacja Modbus RTU oraz klasyczny protokół ASCII Advantech zapewnia szybką integrację z PLC, komputerem nadzorczym lub rozbudowaną siecią zdalnych modułów I/O.

Zliczanie, pomiar częstotliwości i filtracja sygnału

Każdy kanał obsługuje zliczanie do wartości maksymalnej 4 294 967 295 z jednym bitem przepełnienia. Maksymalna częstotliwość wejściowa wynosi 50 kHz przy minimalnej szerokości impulsu 10 µs, a pomiar częstotliwości jest dostępny w zakresie 5 Hz do 50 kHz. Do każdego licznika przypisany jest programowalny timer bramkujący z dwiema fabrycznymi bazami czasu 0,1 s i 1 s, co ułatwia stabilny odczyt przy zmiennych sygnałach.

Wejścia licznikowe mogą pracować w wersji izolowanej lub nieizolowanej. Wariant izolowany zapewnia separację 2500 VRMS, a w trybie nieizolowanym progi wysoki/niski są programowalne w zakresie napięcia. Różne impedancje wejściowe dla obu trybów pozwalają dopasować moduł do konkretnego źródła sygnału. Licznik można zerować lub inicjować wstępną wartością, a praca wyzwalana jest sygnałem zewnętrznym trigger.

Zintegrowany filtr cyfrowy programowalny w zakresie 2 µs do 65 ms eliminuje zakłócenia i drgania styków na wejściach zliczających. Każdy kanał posiada komparator alarmowy z progami górnym i dolnym, które można odczytywać i zmieniać zdalnie przez RS-485. Dwa wyjścia cyfrowe typu open collector o obciążalności do 30 mA przy 30 VDC mogą być powiązane z przekroczeniem progów liczników lub sterowane niezależnie z poziomu magistrali.

Wbudowany watchdog timer zabezpiecza system przed zawieszeniem komunikacji.

Komunikacja Modbus RTU i praca w sieci ADAM-4000

Moduł komunikuje się przez port RS-485 w protokołach Modbus RTU oraz ASCII Advantech używanym od ponad 30 lat w całej rodzinie ADAM-4000. Dzięki temu może współpracować zarówno z nowoczesnymi systemami SCADA, jak i starszymi instalacjami opartymi na komendach ASCII.

Sieć 2-przewodowa RS-485 pozwala na połączenie do 255 modułów z łączną długością do 19 km przy zastosowaniu repeaterów, a na pojedynczym odcinku do 1200 m. Prędkość transmisji jest wybierana z zakresu 1200, 2400, 4800, 9600 i 19200 bps. Progi alarmowe, wartości presetów oraz parametry filtrów są pobierane i zapisywane z poziomu PC przez magistralę RS-485, co eliminuje konieczność ręcznej konfiguracji na miejscu.

Moduł jest częścią ekosystemu ADAM-4000, w którym moduły pomiarowe, cyfrowe i przekaźnikowe łączone są w spójną sieć zdalnych I/O. Zasilanie nieuregulowane 10 do 30 VDC i pobór ok. 2,0 W przy 24 VDC pozwalają na zasilanie z typowych przemysłowych źródeł.

Budowa, montaż i warunki pracy

Obudowa z ABS zintegrowana jest z uchwytami do montażu na szynie DIN lub na panelu. Wymiary 70 x 112 x 26 mm i złącza śrubowe 2 x 10-pinowe przyjmują przewody 0,5 do 2,5 mm2. Moduł pracuje w temperaturze od -10 do 70 °C, co sprawdza się w szafach sterowniczych i środowiskach o podwyższonej temperaturze.

Izolacja wejść na poziomie 2500 VRMS oraz certyfikaty CE i FCC potwierdzają zgodność z wymaganiami instalacji przemysłowych. Watchdog timer i solidne złącza śrubowe zwiększają niezawodność pracy w ciągłej eksploatacji.
