Moduł 6DI/2DO/RS-485 do WISE-4200/4400 WISE-S250-A Advantech

Uniwersalne rozszerzenie I/O 6DI/2DO/RS-485 dla serii WISE-4200/4400

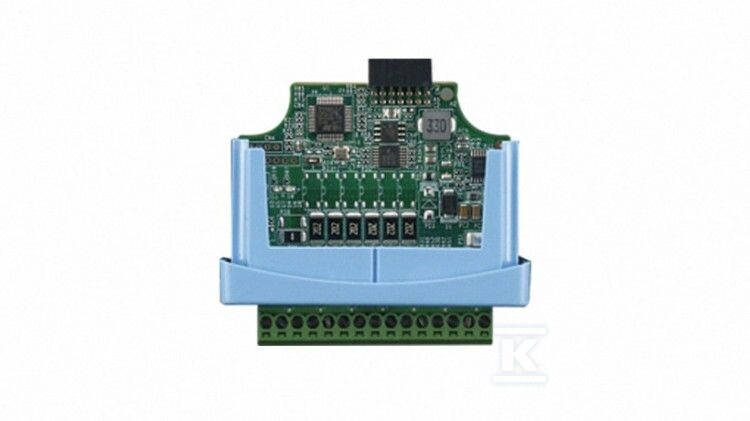

WISE-S250-A to moduł rozszerzeń Advantech przeznaczony do współpracy z kontrolerami WISE-4200/4400. Umożliwia dołączenie dodatkowych wejść i wyjść cyfrowych oraz portu szeregowego RS-485 bez wymiany centralnej jednostki. Rozwiązanie jest projektowane do zastosowań przemysłowych IoT, gdzie potrzebna jest szybka rozbudowa punktów pomiarowych i sterujących w ramach istniejącej infrastruktury bezprzewodowej.

Integracja modułowa i zastosowanie w IoT

Moduł współpracuje z platformą WISE-4200/4400 i korzysta z jej łączności radiowej. W praktyce oznacza to, że po podłączeniu do kontrolera WISE zyskujesz dodatkowe 6 wejść i 2 wyjścia cyfrowe oraz 1 port RS-485 w jednym, wymiennym bloku. Konstrukcja modułowa pozwala na budowę rozproszonych sieci czujników i aktuatorów bez prowadzenia okablowania do centrali.

Urządzenie jest pozycjonowane jako element klasy Class I, Division 2, co czyni je odpowiednim do środowisk przemysłowych z ograniczonym ryzykiem wybuchu. Współpraca z rodziną WISE daje dostęp do protokołów MQTT, Modbus/TCP, SNTP, TCP/IP, HTTPS, RESTful, UDP i DHCP oraz do standardów radiowych obsługiwanych przez kontroler, takich jak Wi-Fi 2,4 GHz/5 GHz, LoRaWAN, NB-IoT, LTE-M i proprietarne LPWAN SUB-G.

Wejścia i wyjścia cyfrowe

Sześć wejść cyfrowych pracuje w trybie dry contact i obsługuje sygnały o częstotliwości do 3 kHz. Pozwala to na podłączenie przekaźników, mikroprzełączników, czujników krańcowych oraz enkoderów impulsowych bez konieczności dodatkowych przetworników.

Dwa wyjścia cyfrowe zapewniają prąd do 100 mA na kanał przy maksymalnym napięciu obciążenia 30 V. Częstotliwość impulsowa do 5 kHz umożliwia sterowanie szybkimi przekaźnikami, zaworami proporcjonalnymi czy sygnalizacją. Wyjścia nadają się do bezpośredniego załączania małych obciążeń w automatyce maszynowej i procesowej.

Komunikacja szeregowa Modbus RTU

Zintegrowany port RS-485 umożliwia podłączenie urządzeń szeregowych zgodnych z Modbus/RTU. Interfejs obsługuje bity danych 7 i 8, bity stop 1 i 2 oraz parzystość brak/nieparzysta/parzysta. Zakres prędkości transmisji obejmuje 1200, 2400, 4800, 9600, 19200, 38400, 57600 i 115200.

Konfiguracja protokołu pozwala na adresację do 64 urządzeń przy 30 instrukcjach, co sprawdza się w rozbudowanych liniach produkcyjnych i systemach monitoringu, gdzie jeden moduł WISE-S250-A pełni rolę bramki dla wielu urządzeń podrzędnych.
