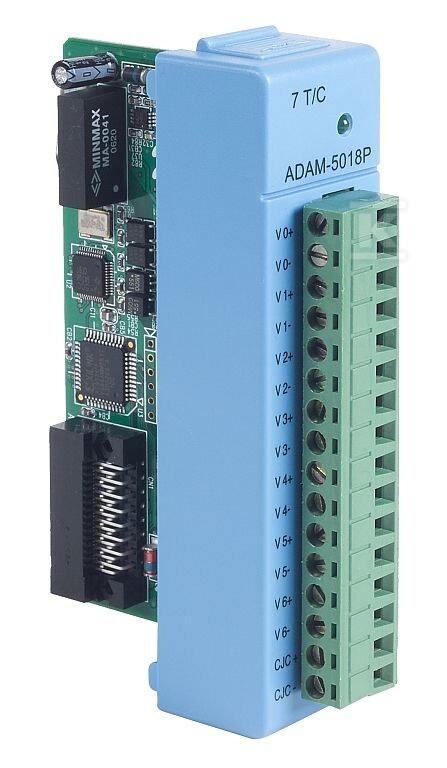

Moduł 7AI(TMP) ADAM-5018-A2E Advantech

7-kanałowy moduł wejściowy termoparowy z serii ADAM-5000

Moduł 7AI(TMP) przeznaczony jest do akwizycji sygnałów analogowych z termopar i innych czujników niskonapięciowych w rozproszonych systemach pomiarowych. Siedem niezależnych kanałów pozwala na jednoczesny odczyt z wielu punktów pomiarowych, a 16-bitowa rozdzielczość zapewnia dostateczną precyzję do zastosowań przemysłowych i laboratoryjnych. Urządzenie pracuje w ramach rodziny ADAM-5000 i przekazuje dane do komputera host w jednostkach inżynierskich.

Zakres pomiarowy i typy czujników

Każdy kanał ma programowalny zakres wejściowy, co ułatwia dopasowanie do różnych typów przetworników bez zmiany okablowania. Moduł przyjmuje wejścia miliwoltowe ±15 mV, ±50 mV, ±100 mV, ±500 mV oraz wejścia napięciowe ±1 V i ±2,5 V. Dostępne jest także wejście prądowe ±20 mA, wymagające rezystora 125 ?. Obsługiwane typy termopar to J, K, T, R, S, E i B. Zewnętrzna kompensacja zimnych złączy CJC umieszczona na zacisku wtykowym poprawia dokładność pomiaru temperatury, eliminując błąd wynikający z temperatury złącza pomiarowego.

Przetwarzanie sygnału i izolacja

Sygnał jest przetwarzany z dokładnością 0,1% i izolowany galwanicznie na poziomie 3000 V DC, co chroni elektronikę nadrzędną oraz operatora w instalacjach o podwyższonym ryzyku przepięć i zakłóceń. Prąd pobierany przez moduł wynosi 20 mA. Dane są przekazywane do systemu nadrzędnego w postaci mV, V, mA lub bezpośrednio w °C, co ogranicza potrzebę dodatkowej konwersji w oprogramowaniu sterującym. Konstrukcja wtykowa ułatwia montaż i serwis w szafie sterowniczej.

Zastosowanie w systemach automatyki i integracja

Kompatybilność z serią ADAM-5000 umożliwia budowę rozproszonej sieci pomiarowej do komputera host. Zgodność z RoHS oraz RoHS Phthalates potwierdza spełnienie wymagań dotyczących substancji ograniczonych w elektronice przemysłowej.
