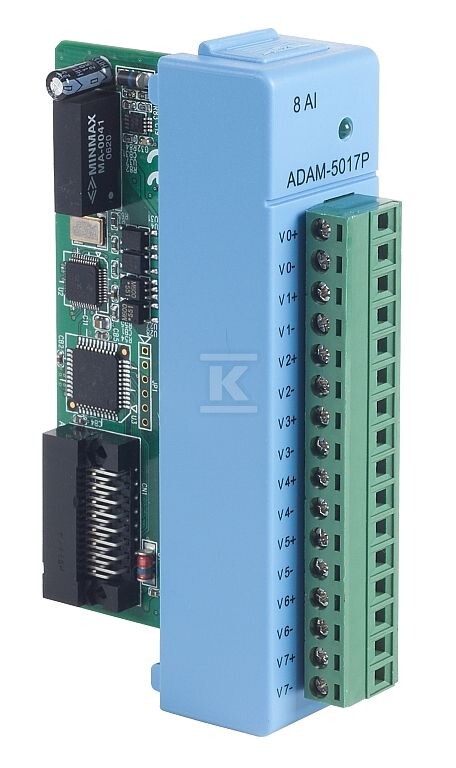

Moduł 8AI ADAM-5017-A4E Advantech

8-kanałowy moduł analogowego wejścia różnicowego do pomiarów przemysłowych

Osiem niezależnych wejść analogowych różnicowych w jednej obudowie pozwala na podłączenie różnych czujników pomiarowych bez konieczności stosowania dodatkowych przetworników. Moduł przekazuje dane do komputera host w jednostkach inżynierskich mV, V lub mA, co upraszcza integrację z systemami SCADA, PLC i platformami zbierania danych. Programowalne zakresy na każdym kanale sprawiają, że to samo urządzenie obsługuje sygnały miliwoltowe, napięciowe oraz prądowe w pętli 4…20 mA.

Konstrukcja i montaż

Obudowa przeznaczona jest do montażu na szynie DIN oraz na panelu, z 16-stykowymi zaciskami śrubowymi ułatwiającymi okablowanie w rozdzielnicy. Zasilanie 10…30 V DC zapewnia kompatybilność z typowymi magistralami przemysłowymi. Masa ok. 100 g i kompaktowe wymiary pozwalają na gęste upakowanie modułów w szafie sterowniczej. Wersja z izolacją kanałów umożliwia separację obwodów pomiarowych od magistrali komunikacyjnej.

Zakresy pomiarowe i przetwarzanie sygnału

Każdy z 8 kanałów pracuje w trybie różnicowym z efektywną rozdzielczością 16 bit i dokładnością ±0,1 % lub lepszą. Zakresy wejściowe są programowalne niezależnie na kanale:

• wejścia miliwoltowe ±150 mV i ±500 mV,
• wejścia napięciowe ±1 V, ±5 V i ±10 V,
• wejście prądowe ±20 mA, wymagające rezystora 125 ?.

Wbudowany rezystor wejściowy ok. 2 M? ogranicza obciążenie źródła sygnału. Szybkość próbkowania wynosi 10 próbek/s łącznie dla całego modułu, a pasmo przenoszenia ok. 13,1 Hz zapewnia wierne odwzorowanie sygnałów wolnozmiennych. Dane są filtrowane w celu tłumienia zakłóceń, a samodiagnostyka sygnalizuje stan każdego kanału diodami LED.

Ochrona, izolacja i warunki pracy

Izolacja galwaniczna wejść na poziomie 3000 V DC oddziela obwody pomiarowe od reszty systemu i ogranicza przenikanie zakłóceń w środowiskach o dużym poziomie szumów. Zabezpieczenie przed przepięciami toleruje skoki do ±35 V, a funkcja TVS/ESD chroni przed impulsami elektrostatycznymi. Moduł pracuje w temperaturze od -20 °C do +60 °C i wilgotności 5 % do 95 % bez kondensacji, co pozwala na zastosowanie w hali produkcyjnej, pomieszczeniach technicznych i szafach sterowniczych.
