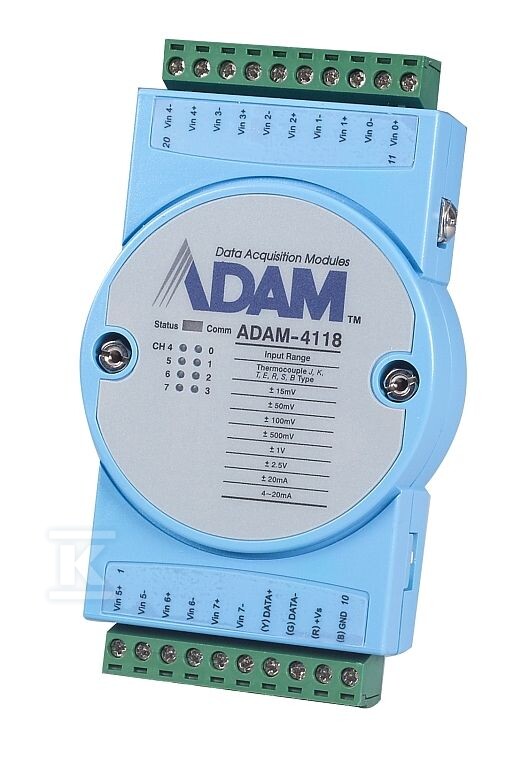

Moduł 8AI(TMP)/MRTU/HSpeed ADAM-4118-C Advantech

Zdalny moduł analogowy 8-kanałowy z wejściami termoparowymi i Modbus RTU

Moduł ADAM-4118-C z serii ADAM-4000 to kompaktowe urządzenie do zdalnego zbierania sygnałów analogowych i termoparowych w sieciach przemysłowych. Każdy z ośmiu kanałów jest niezależnie konfigurowalny i pracuje w trybie różnicowym, co pozwala na podłączenie czujników napięciowych, prądowych lub termopar bez konieczności przełączania całego modułu. Komunikacja odbywa się przez izolowany interfejs RS-485 z obsługą protokołów Modbus RTU i ASCII Command, a lokalna diagnostyka sygnalizowana jest diodami stanu aktywności kanałów.

Budowa i instalacja

Obudowa z tworzywa ABS o wymiarach 70 × 112 × 30 mm przeznaczona jest do montażu na szynie DIN oraz na panelu lub ścianie. Zasilanie 10-48 V DC niesymetryczne podłączane jest na zaciskowej listwie przyłączeniowej, a sygnały analogowe na dwóch blokach zaciskowych wtykowych 10-pinowych dla przewodów 14-22 AWG. Pobór mocy wynosi ok. 0,5 W przy 24 V DC, a masa ok. 0,21 kg ułatwia instalację w szafach rozdzielczych i na obiektach rozproszonych.

Zakres pomiarowy i komunikacja

Przetwornik A/C 16-bitowy pracuje z częstotliwością próbkowania 10/100 próbek/s wybieraną w oprogramowaniu narzędziowym. Wejścia napięciowe obejmują zakresy ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V oraz wersje jednostronne 0-15 mV do 0-2,5 V, a prądowe 0-20 mA, ±20 mA i 4-20 mA. Impedancja wejściowa 20 M? i tłumienie wspólnego trybu 92 dB przy 50/60 Hz zapewniają stabilny odczyt w zakłóconym środowisku przemysłowym.

Moduł obsługuje termopary typu B 500…+1800 °C, E 0…+1000 °C, J 0…+760 °C, K 0…+1370 °C, R +500…+1750 °C, S +500…+1750 °C, T -100…+400 °C oraz N -270…+1300 °C. Dokładność w trybie napięciowym to 0,1%, w trybie prądowym 0,2%, a dryft zera ±6 µV/°C i dryft zakresu ±25 ppm/°C typowo utrzymują powtarzalność pomiaru w szerokim zakresie temperatur. Zintegrowana detekcja przerwy i zwarcia dla termopar i pętli 4-20 mA oraz wbudowana ochrona przepięciowa ±60 V DC zwiększają niezawodność instalacji.

Komunikacja RS-485 pracuje do 115,2 kbit/s, a wbudowany watchdog systemowy 1,6 s oraz komunikacyjny chroni przed zawieszeniem. Izolacja galwaniczna 3000 V DC między torami sygnałowymi a magistralą oraz ochrona przed zakłóceniami 4 kV surge zasilania, 4 kV EFT i 8 kV ESD pozwalają na pracę w pobliżu napędów i styczników.

Odporność i warunki pracy

Urządzenie pracuje w temperaturze -40…+85 °C i wilgotności 5…95 % RH bez kondensacji, co umożliwia montaż w nieogrzewanych pomieszczeniach technicznych, na zewnątrz w osłonach. Certyfikaty CE i FCC oraz zgodność RoHS potwierdzają spełnienie wymagań dla automatyki przemysłowej.
