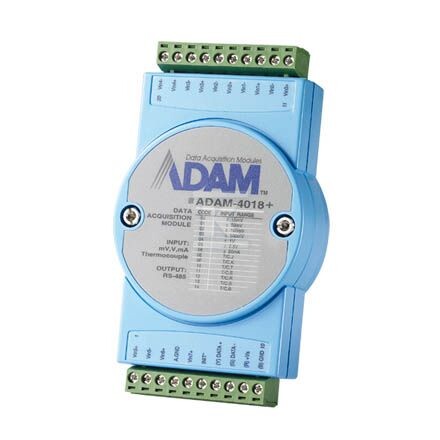

Moduł 8AI(TMP)/MRTU RoHS ADAM-4018+-F Advantech

8-kanałowy moduł wejść analogowych do termopar i sygnałów prądowych z komunikacją Modbus RTU

Moduł przeznaczony jest do zdalnego zbierania danych pomiarowych w automatyce przemysłowej i systemach monitoringu. Oferuje osiem niezależnie konfigurowalnych wejść analogowych, które można ustawić na pomiar termopar lub sygnałów prądowych. Wszystkie kanały pracują w trybie różnicowym, co ogranicza wpływ zakłóceń w instalacjach o długich liniach pomiarowych. Komunikacja odbywa się przez interfejs RS-485 z obsługą protokołów Modbus RTU oraz ADAM-ASCII, co pozwala na bezpośrednią integrację z PLC, sterownikami i systemami SCADA bez dodatkowych konwerterów.

Budowa i montaż w szafie sterowniczej

Obudowa z tworzywa ABS w kolorze niebieskim przeznaczona jest do montażu na szynie DIN. Wymiary pozwalają na zabudowę w gęsto upakowanych rozdzielnicach - szerokość ok. 70 mm, wysokość ok. 112 mm, głębokość ok. 30 mm. Masa urządzenia to ok. 226,6 g. Połączenia realizowane są za pomocą dwóch zacisków śrubowych przystosowanych do przewodów 14-22 AWG. Złącza wejściowe i wyjściowe ułatwiają szybkie okablowanie w terenie. Wbudowany watchdog systemowy o czasie ok. 1,6 s oraz watchdog komunikacyjny pomagają przywrócić pracę po zakłóceniach. Funkcja wykrywania przerwania wiązki sygnalizuje uszkodzenie lub zerwanie przewodu termopary.

Pomiar, konfiguracja kanałów i komunikacja

Każdy z ośmiu kanałów można skonfigurować niezależnie. Do wyboru są termopary typu J, K, T, E, R, S, B oraz pomiary prądowe ±20 mA i 4÷20 mA. W trybie prądowym wykorzystywany jest wbudowany rezystor 120 ?. Przetwornik A/C o rozdzielczości 16 bitów pracuje z częstotliwością próbkowania do 10 pomiarów na sekundę. Impedancja wejściowa dla termopar wynosi ok. 20 M?, dla prądu ok. 120 ?. Dokładność pomiaru deklarowana na poziomie ok. 0,2 %. Dryft zera to ±6 µV/°C, dryft zakresu ±25 ppm/°C. Zakresy wejściowe ustala się indywidualnie dla każdego kanału, a przełączenie zakresu prądowego wymaga zmiany ustawienia w konfiguracji modułu i przestawienia przełącznika z tyłu obudowy.

Interfejs RS-485 dwuprzewodowy obsługuje prędkości od 1 200 do 115,2 kbps. Protokół Modbus RTU w trybie slave umożliwia odczyt rejestrów pomiarowych standardowymi narzędziami. Alternatywnie dostępny jest protokół ADAM-ASCII producenta. Zapewniona jest kontrola przepływu danych oraz izolacja optyczna 3 000 V DC między wejściami analogowymi a częścią komunikacyjną, co chroni moduł i peryferia przed przepięciami i uszkodzeniami spowodowanymi wysokimi napięciami w instalacji.

Warunki pracy i zasilanie

Zasilanie modułu to 10÷30 V DC przy poborze mocy ok. 0,8 W. Zakres temperatur pracy to -10...+70 °C, temperatura przechowywania -25...+85 °C. Urządzenie toleruje wilgotność względną 5÷95 % RH bez kondensacji. Izolacja 3 000 V DC oraz konstrukcja przystosowana do montażu w szafach przemysłowych pozwalają na pracę w środowisku z zakłóceniami elektromagnetycznymi. Moduł spełnia wymagania dyrektywy RoHS.
