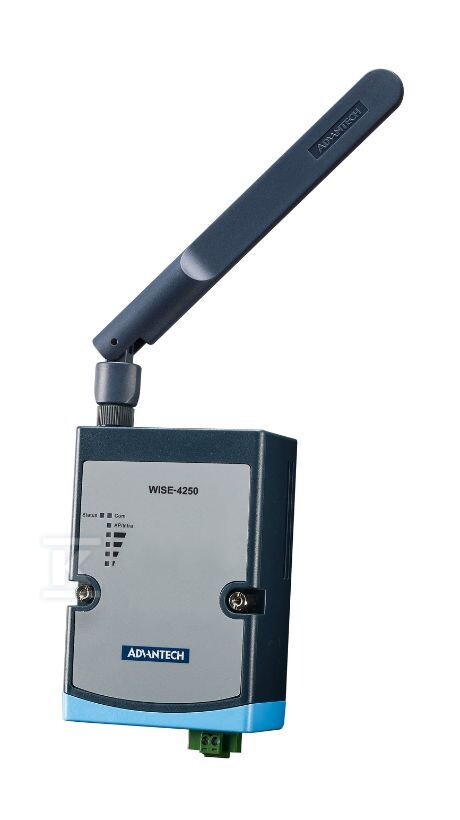

Moduł bazowy WiFi 2.4G/5G WISE-4250-A Advantech

Moduł bazowy Wi-Fi 5 do przemysłowego IoT z wymianą modułów I/O

WISE-4250-A to bezprzewodowy moduł bazowy Advantech z łącznością dual-band Wi-Fi 2,4/5 GHz, przeznaczony do zdalnego pomiaru i integracji z istniejącymi sieciami przemysłowymi. Urządzenie pełni rolę centralnego węzła komunikacyjnego, do którego dołącza się jeden z wymiennych modułów rozszerzeń I/O z wejściami analogowymi i cyfrowymi. Całość pracuje w oparciu o standard IEEE 802.11 a/b/g/n/ac, z obsługą inteligentnego roamingu 802.11k/v/r, co pozwala na bezstratne przełączanie między punktami dostępu w aplikacjach mobilnych takich jak AGV.

Budowa i montaż w warunkach przemysłowych

Obudowa z tworzywa PC ma wymiary 70 x 102 x 38 mm i jest przygotowana do montażu na szynie DIN 35, na ścianie, na słupie lub w układzie stosowanym. Zasilanie 10-50 VDC z ochroną przeciw odwrotnej polaryzacji i zabezpieczeniem przeciw zwarciu zapewnia stabilną pracę przy poborze ok. 1,6 W @ 24 VDC. Wbudowany watchdog systemowy 1,6 s oraz programowalny watchdog komunikacyjny wspierają automatyczne ponawianie połączenia.

Zakres pracy to -25 ~ 70 °C, a przechowywania -40 ~ 85 °C, przy wilgotności roboczej 10 ~ 85 % RH bez kondensacji. Dokładność zegara RTC wynosi ±2 s/dzień, a synchronizacja czasu odbywa się przez SNTP. Diody LED sygnalizują status, zasilanie, komunikację bezprzewodową, stan inicjalizacji/normalny oraz siłę sygnału. Certyfikaty CE, FCC, IC, TELEC, NBTC i RCM potwierdzają zgodność z wymaganiami dla zastosowań przemysłowych.

Łączność, bezpieczeństwo i integracja z chmurą

Moduł pracuje w pasmach 2,4 GHz i 5 GHz z łącznikiem antenowym RP-SMA i zyskiem szczytowym 3,64 dBi dla 2,4 G oraz 5,65 dBi dla 5 G. Bezpieczeństwo transmisji zapewnia szyfrowanie X.509 z TLS 1.2/1.3, WPA2/WPA3 Personal i Enterprise. Dostępna jest również zdecentralizowana komunikacja P2P urządzenie-do-urządzenia oparta na UDP z szyfrowaniem AES-128.

Obsługiwane protokoły to Modbus/TCP, MQTT, TCP/IP, SNMP, SNTP, UDP, DHCP, HTTP, HTTPS oraz RESTful Web API w formacie JSON. Wbudowany serwer WWW wspiera HTML5, JavaScript i CSS3, a konfiguracja jest możliwa przez przeglądarkę internetową lub narzędzie ADAM/Apax .NET Utility.

Wbudowany rejestrator danych przechowuje ponad 10 000 próbek z sygnaturą czasową SNTP/RTC i funkcją automatycznego odzyskiwania danych po utracie połączenia. Dane można publikować bezpośrednio do usług chmurowych. Funkcja backupu konfiguracji oraz kontrola dostępu użytkowników ułatwiają utrzymanie instalacji.

Zastosowanie i rozszerzalność

WISE-4250-A jest projektowany jako moduł bazowy, który wymaga dołączenia wymiennego modułu I/O lub czujnika w technologii plug-and-play. Dzięki temu instalator dobiera odpowiednią konfigurację wejść/wyjść analogowych, cyfrowych, liczników, przekaźników czy termopar do konkretnego zadania pomiarowego lub sterowania.

Rozwiązanie sprawdza się w monitoringu obiektów, automatyce maszyn, pojazdach AGV, rolnictwie i nawadnianiu, centrach danych oraz w przestrzeniach publicznych, gdzie redukcja okablowania i szybkie wdrożenie bez programowania są istotne. Komunikacja bezprzewodowa ogranicza koszty instalacji, a lokalne przetwarzanie i buforowanie danych minimalizuje ryzyko utraty informacji w warunkach zmiennej jakości sieci.
