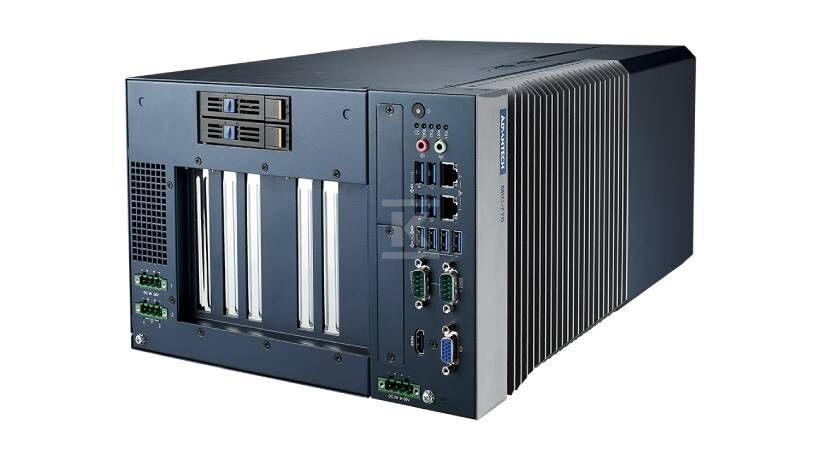

Moduł iModule, 2PCIe16(x8), 1PCIe4,2HDD MIC-75G30-00B1 Advantech

Moduł rozszerzeń GPU dla systemów brzegowych MIC-7

Moduł iModule MIC-75G30-00B1 to rozszerzenie dla platform MIC-7 przeznaczone do pracy z dwoma kartami graficznymi klasy NVIDIA 250 W w zastosowaniach Video AI Edge, przetwarzania 3D i wizji maszynowej. Konstrukcja utrzymuje pełną stabilność zasilania GPU i systemu bazowego jednocześnie, a kompaktowa obudowa 1U pozwala na montaż w szafie lub na ścianie bez utraty dostępu do wymiennych nośników.

Zasilanie i niezależna praca kart graficznych

Trzy niezależne wejścia 24 VDC rozdzielają zasilanie systemu MIC-7000 i dwóch kart GPU. Dwa dedykowane obwody 24 VDC trafiają bezpośrednio do modułu, co eliminuje spadki napięcia przy szczytach poboru. W praktyce oznacza to stabilną pracę dwóch kart 250 W nawet przy obciążeniach obliczeniowych typowych dla inferencji AI.

Pobór typowy w konfiguracji z dwoma kartami 250 W, CPU 65 W i kartą PoE 4-port wynosi ok. 755 W. Układ zasilania jest projektowany na szczyt do 1 200 W, co pokrywa piki mocy kart graficznych. Do zasilania GPU przewidziano 4 x złącze 6-pin 12 VDC po 17 A każde, a dla karty dodatkowej 1 x złącze 4-pin 12 VDC 5 A. Dioda LED sygnalizuje niezależnie stan zasilania systemu i kart graficznych, co ułatwia diagnostykę na miejscu.

Rozbudowa, nośniki i chłodzenie

Moduł oferuje dwa pełnowymiarowe sloty PCIe x16 sygnalizowane jako x8 przeznaczone dla kart GPU oraz jeden slot PCIe x4 dla dodatkowej karty rozszerzeń. Puste pozycje slotów 1 i 3 zostawiono jako przestrzeń dla konstrukcji triple-deck GPU. Obsługiwane karty mają grubość do 62,96 mm w klasie 3-slot, długość do 314,5 mm i wysokość 110,9 mm, co pozwala na montaż kart z potrójnym wentylatorem i szerokością ok. 2,75-slot przy długości 331 mm.

Z przodu znajdują się dwa wymienne zatoki na dyski 2,5" HDD/SSD, dostępne bez demontażu modułu. Do podłączenia nośników przewidziano 1 x złącze sygnału SATA i 1 x zasilanie SATA. Chłodzenie zapewnia wbudowany wentylator 12025 o prędkości 2200 RPM i przepływie 82 CFM przy maksymalnym poziomie akustycznym 36,5 dB. Filtr na wentylatorze wspiera klasę IP30 i ogranicza osiadanie pyłu w środowisku przemysłowym.

Wytrzymałość, warunki środowiskowe i montaż

Obudowa jest projektowana do pracy w temperaturze 0-40 °C przy przepływie powietrza 0,7 m/s i CPU 35 W z przemysłowym SSD. Walidacja wibracyjna na poziomie 1 Grms w zakresie 5-500 Hz losowo przez 1 h na oś oraz odporność na wstrząs 10 G wg IEC 68-2-27 półsinus 11 ms sprawiają, że moduł utrzymuje karty GPU w warunkach przemysłowych.

Wymiary 280 x 192 x 384 mm i masa netto 5 kg, brutto 7 kg pozwalają na montaż w standardzie 1U. Klasa IP30 z filtrem wentylatora czyni rozwiązanie użytecznym na zewnątrz lub w zakurzonych pomieszczeniach produkcyjnych.
