Moduł pomiarowy 12DI/2DO/2CNT z protokołem Modbus/TCP, MQTT i logiką GCL ADAM-6051-D Advantech
Zdalny moduł I/O Ethernet z licznikami i logiką GCL

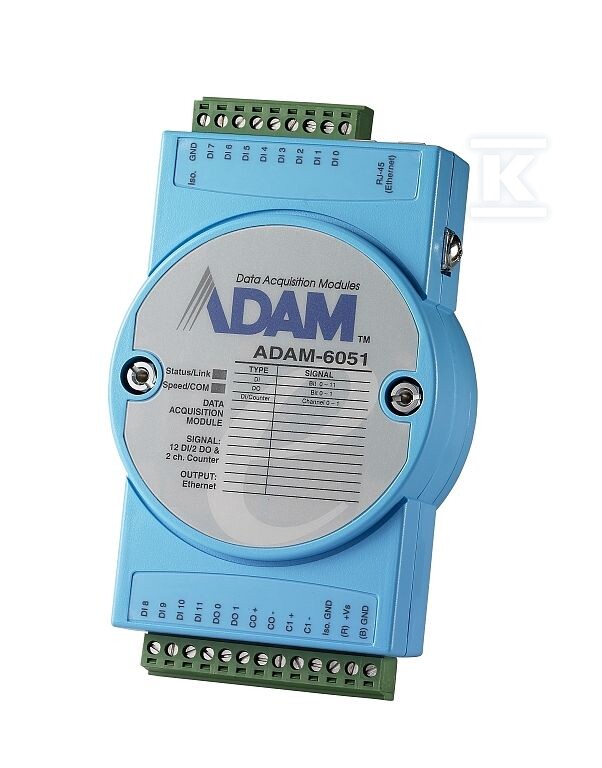

Moduł ADAM-6051-D to 16-kanałowe, izolowane urządzenie Ethernet z serii ADAM-6000 przeznaczone do zdalnego zbierania sygnałów z czujników i sterowania małymi odbiornikami bez konieczności rozbudowy istniejącej architektury sterowania. Pracuje jako autonomiczny węzeł pomiarowo-sterujący z wbudowanym serwerem WWW, logiką GCL i funkcją Peer-to-Peer, dzięki czemu może realizować proste reguły automatyki lokalnie, bez udziału sterownika nadrzędnego.
Komunikacja i inteligentne funkcje
Komunikacja odbywa się przez 1-portowy interfejs 10/100Base-T(X) RJ-45. Moduł obsługuje Modbus/TCP, TCP/IP, UDP, HTTP, DHCP, MQTT, SNMP oraz polecenia ASCII, a w praktyce również RESTful API. Adresy Modbus można definiować elastycznie, co ułatwia integrację z SCADA, PLC, systemami NMS i chmurą. Wbudowany serwer WWW pozwala na konfigurację IP, trybów kanałów, logiki GCL i mapowania P2P bezpośrednio z przeglądarki. Funkcja Peer-to-Peer umożliwia przekazywanie stanów logicznych między modułami w sieci Ethernet, a GCL pozwala zdefiniować do 16 reguł łączących wewnętrzną logikę z sygnałami I/O. Dostępne są też watchdog systemowy ok. 1,6 s oraz komunikacyjny z programowalnym czasem.
Wejścia cyfrowe, wyjścia i liczniki
Zestaw I/O obejmuje 12 izolowanych wejść cyfrowych, 2 izolowane wyjścia cyfrowe typu sink oraz 2 dedykowane wejścia licznikowe. Wejścia DI pracują w trybie dry contact - logika 0 to zwarcie do GND, logika 1 to rozwarcie - lub wet contact 10-30 V DC dla logiki 1 i 0-3 V DC dla logiki 0, z możliwością inwersji stanu. Każde wejście można dodatkowo skonfigurować jako 32-bitowy licznik impulsów do 3 kHz lub wejście pomiaru częstotliwości. Dedykowane liczniki obsługują tryb zliczania i pomiaru częstotliwości do 4,5 kHz w trybie counter i 0,2-4 500 Hz w trybie frequency, z 32-bitowym rejestrem i bitem przepełnienia. Wartość zliczania można zachować lub czyścić po zaniku zasilania.
Wyjścia DO to otwarty kolektor NPN sink, 0-30 V DC, maksymalnie 100 mA na kanał, z obsługą impulsów do 5 kHz i programowalnym opóźnieniem narastania/opadania. Izolacja galwaniczna I/O wynosi 2 000 V DC, a złącza to 1 × RJ-45 oraz 2 listwy śrubowe wpinane 13-pin i 9-pin do I/O i zasilania.
Montaż, zasilanie i warunki pracy
Zasilanie 10-30 V DC, pobór ok. 2 W przy 24 V DC, zaleca się rezerwę ok. 3 W. Obudowa z ABS/ABS+PC o wymiarach ok. 70 × 112 × 26 mm i masie ok. 0,22 kg umożliwia montaż na szynie DIN 35 mm, montaż ścienny oraz układanie w stosie piggyback. Zakres pracy to -40 do 70 °C, przechowywanie -40 do 85 °C, wilgotność 20-95 % RH bez kondensacji. Moduł ma ochronę przed odwrotną polaryzacją zasilania i spełnia wymagania CE, FCC, UL, KC, RoHS.
