Moduł wejść/wyjść cyfrowych izolowanych 16DI/16DO na magistrali USB USB-4750-CE Advantech

32-kanałowy moduł I/O USB z izolacją galwaniczną 2 500 VDC

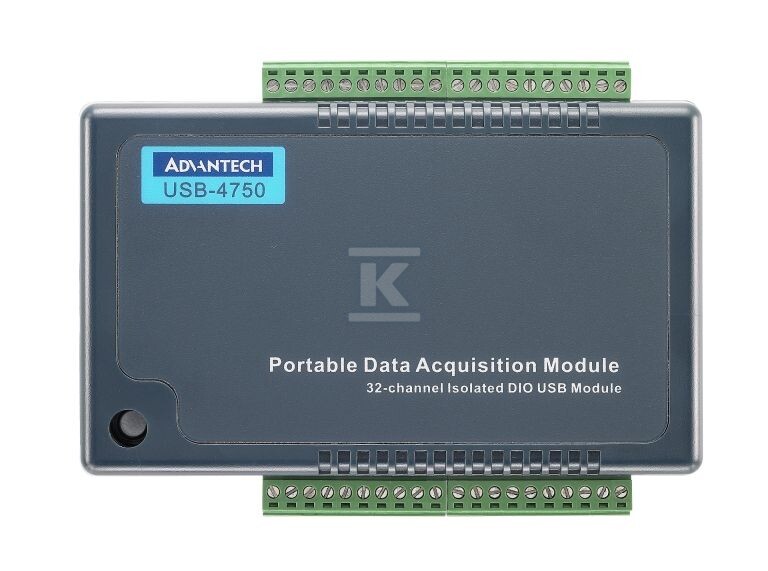

USB-4750-CE to kompaktowy moduł wejść/wyjść cyfrowych na magistrali USB przeznaczony do zastosowań przemysłowych, gdzie wymagana jest separacja galwaniczna między komputerem a obwodami polowymi. Urządzenie łączy 16 izolowanych wejść cyfrowych i 16 izolowanych wyjść cyfrowych w jednej obudowie przystosowanej do montażu na szynie DIN. Zasilanie pobierane jest bezpośrednio z portu USB, co eliminuje potrzebę dodatkowego zasilacza, a komunikacja USB 1.1/2.0 zapewnia prostą instalację typu plug-and-play.

Konstrukcja przewiduje pełną izolację 2 500 VDC na wszystkich kanałach, wsparcie dla suchego styku oraz szybkie podłączenie za pomocą śrubowych zacisków na płycie. W komplecie znajduje się blokowany kabel USB dla bezpiecznego połączenia. Moduł pracuje w temperaturze 0 ~ 60 °C, a wymiary 132 x 80 x 32 mm pozwalają na zabudowę w szafach sterowniczych o ograniczonej przestrzeni.

Montaż i zasilanie

Urządzenie jest zasilane z magistrali USB, typowo 200 mA @ 5 V, maksymalnie 300 mA @ 5 V. Dzięki temu instalacja ogranicza się do podłączenia kabla USB i okablowania sygnałowego na zaciskach. Obudowa jest przygotowana do montażu na szynie DIN. Wymiary 132 x 80 x 32 mm oraz masa ok. 0,45 kg ułatwiają integrację z istniejącymi systemami.

Warunki pracy obejmują temperaturę przechowywania -20 ~ 70 °C i wilgotność 5 ~ 95 % RH bez kondensacji, zgodnie z IEC 68-2-1, 2 oraz IEC 68-2-3. Złącza I/O to standardowe zaciski śrubowe, a połączenie z komputerem stabilizuje blokowalny kabel USB dołączony do zestawu. Zgodność z RoHS 2002/95/EC potwierdza spełnienie wymagań dotyczących substancji ograniczonych.

Wejścia i wyjścia izolowane z obsługą przerwań i liczników

Moduł oferuje 16 izolowanych wejść cyfrowych i 16 izolowanych wyjść cyfrowych, każdy kanał z separacją 2 500 VDC. Wejścia akceptują sygnały 5 ~ 50 VDC, z progiem logicznym 0 do 2 V max i logicznym 1 od 5 V min, oraz obsługują suchy styk. Dwa kanały wejściowe są zdolne do generowania przerwań, co pozwala na szybką reakcję systemu na zdarzenia w polu bez ciągłego odpytywania.

Wyjścia typu sink NPN pracują w zakresie 5 ~ 40 VDC z prądem 100 mA max na kanał, suma dla całego modułu do 1,1 A max. Izolacja 2 500 VDC na każdym kanale chroni komputer przed przepięciami i różnicami potencjałów typowymi w instalacjach maszynowych.

Dodatkowo dwa kanały izolowanego licznika/timera o rozdzielczości 32-bit i maksymalnej częstotliwości wejściowej 1 MHz umożliwiają pomiar impulsów, zliczanie obrotów lub pomiar czasu bez obciążania głównego procesora.

Oprogramowanie i zastosowania przemysłowe

USB-4750-CE jest w pełni kompatybilny z USB 1.1/2.0. Producent udostępnia wsparcie dla języków C#, C++, LabVIEW, VB.Net, BCB, MFC, VB6, Delphi, Java, Matlab i Qt, co ułatwia integrację z istniejącymi aplikacjami SCADA, systemami akwizycji danych i prototypami badawczymi.

Dzięki izolacji 2 500 VDC i obsłudze suchego styku moduł sprawdza się w aplikacjach wymagających ochrony przed wysokimi napięciami. Prosta mapowanie każdego kanału I/O na bit portu upraszcza programowanie.
