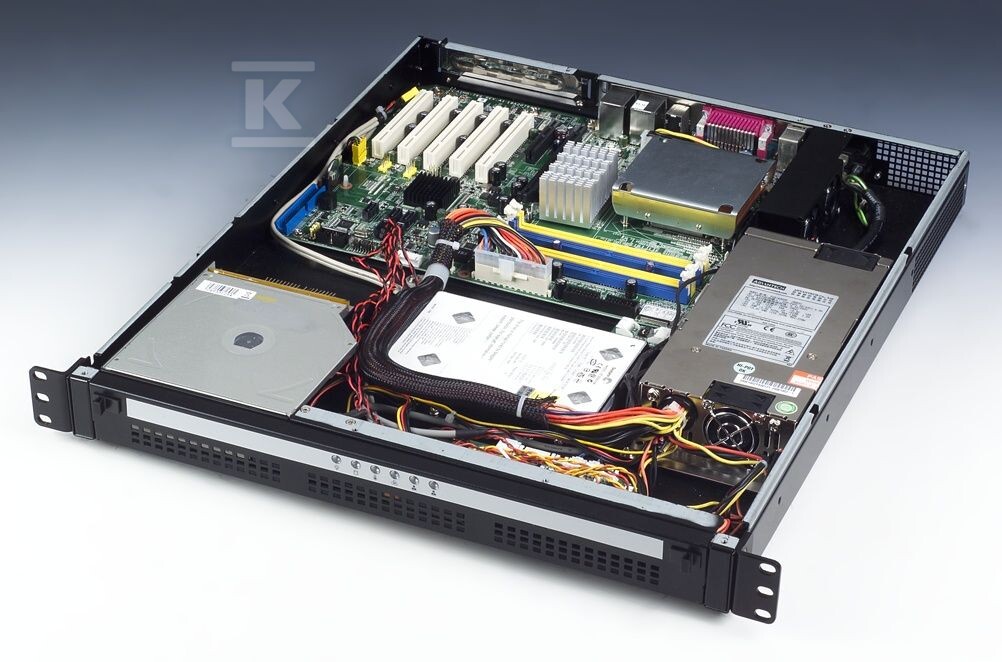

Obudowa 19" 1U, dla ATX ACP-1010MB-00BE Advantech

Kompaktowa obudowa 19" 1U do montażu rackowego z płytą ATX/MicroATX

Kompaktowa obudowa rackowa 1U przeznaczona do budowy systemów przemysłowych i biznesowych, gdzie liczy się oszczędność miejsca i stabilna praca w szafie 19". Konstrukcja typu barebone przyjmuje płyty ATX lub MicroATX, a także pełnowymiarowe SHB/SBC, i pozwala na szybkie złożenie stacji roboczej, serwera plików lub kontrolera sieciowego bez konieczności projektowania własnej mechaniki. Wersja MB jest przygotowana do pracy z kartą riser obsługującą 1 slot rozszerzeń, co wystarcza do dołączenia karty sieciowej, kontrolera dysków lub interfejsu komunikacyjnego w aplikacjach przemysłowych.

Konstrukcja i możliwości montażowe

Wymiary 480 mm x 44 mm x 497 mm i masa 8 kg pozwalają na montaż w standardowej szafie 19" bez dodatkowych wzmocnień. Obudowa jest wykonana w kolorze czarnym i zapewnia miejsce na napęd optyczny slim ODD oraz dwa nośniki danych. W wersji ACP-1010MB wewnętrzny zestaw dyskowy można skonfigurować jako 1 x 3,5" lub 2 x 2,5", co daje elastyczność przy wyborze dysków SATA w systemach zapisu i archiwizacji. Zasilacz nie jest w komplecie, konstrukcja wspiera zasilacze ATX/PFC o mocy 250 W / 300 W, a w dokumentacji producenta wskazywana jest również kompatybilność z Flex ATX/PFC 250 W / 350 W. Warto pamiętać, że obudowa nie współpracuje z płytami AIMB-763, 542, 562 i 564 ze względu na wysokość złącza audio przekraczającą limit 1U.

Chłodzenie, monitoring i złącza

System chłodzenia oparty jest o dwa wentylatory 4 cm o wydajności 24 CFM każdy w wersji MB, rozmieszczone tak, aby zapewnić przepływ powietrza nad sekcją CPU i zasilaniem. Projekt obudowy ma na celu zapobieganie przegrzewaniu się nawet przy obciążeniu CPU do 65 W w temperaturze otoczenia do 35 °C. Na panelu znajdują się diody LED sygnalizujące stan zasilania, aktywności HDD, temperatury wewnątrz obudowy, pracy wentylatora oraz połączenia LAN1 i LAN2. Front oferuje interfejs USB 2.0, a sygnalizacja alarmowa pozwala instalatorowi szybko zidentyfikować utratę zasilania, przegrzanie lub problem z wentylacją bez otwierania szafy.

Zastosowanie i warunki pracy

Obudowa sprawdzi się jako modułowy blok rozbudowy w małych serwerowniach, systemach automatyki, telekomunikacji i punktach dystrybucji sieci, gdzie potrzebny jest niezawodny komputer rackowy o małej wysokości. Parametry środowiskowe obejmują pracę w wilgotności 10 ~ 85 % przy 40 °C bez kondensacji oraz zakresy przechowywania do 10 ~ 95 % przy 40 °C bez kondensacji. Konstrukcja jest odporna na wibracje 0,5 Grms w pracy i 2 Grms poza pracą oraz wstrząsy do 10 G przy czasie trwania 11 ms. Dzięki temu urządzenie utrzymuje stabilność w instalacjach przemysłowych i mobilnych szafach rackowych, a jednocześnie pozostaje łatwe w serwisowaniu dzięki standardowemu montażowi 19" i dostępowi do zatok dyskowych z przodu.
