Pł.gł.ATX,LGA1700,H610E, VGA/HDMI,2GbLAN AIMB-708G2-00A1 Advantech

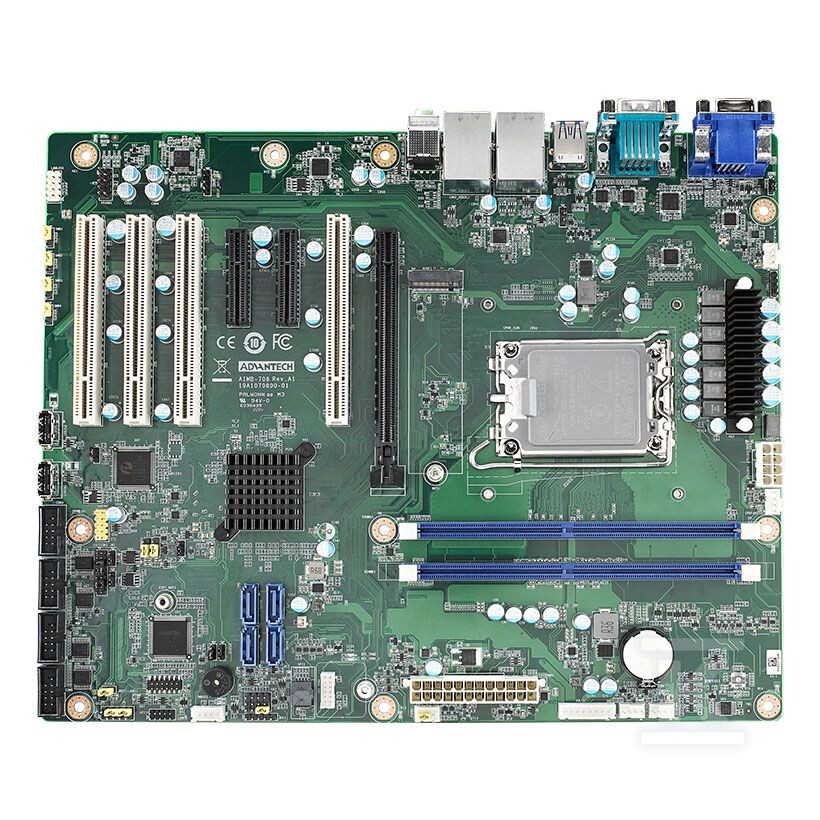

Przemysłowa płyta główna ATX z gniazdem LGA1700 i chipsetem H610E

Przemysłowa płyta ATX zbudowana wokół gniazda LGA1700 i chipsetu Intel H610E. Obsługuje procesory Intel Core 12., 13. i 14. generacji i9/i7/i5/i3 oraz Pentium/Celeron, zintegrowaną grafiką Intel UHD i dwoma niezależnymi wyjściami wideo HDMI i VGA. Konstrukcja 304.8 x 244 mm.

Konstrukcja i wyposażenie interfejsów

Płyta oferuje dwa gniazda DIMM 288-pin w trybie Dual Channel Non-ECC DDR4 3200 z maksymalną pojemnością 64 GB. Na panelu tylnym znajdują się 1 x VGA do 1920 x 1200 @ 60 Hz, 1 x HDMI do 4096 x 2304 @ 30 Hz, 2 x Ethernet RJ-45, 6 x USB z czego 4 x USB 3.2 Gen 1 i 2 x USB 2.0 oraz 2 x RS-232, wyjścia audio Mic-in i Line-out.

Wewnętrznie dostępne są 4 x SATA 3.0 z prędkością do 600 MB/s, 1 x M.2 PCIe x2 M-key 2280, 4 porty szeregowe 3 x RS-232 i 1 x RS-232/422/485, 4 złącza USB 2.0 z czego 2 na pin header i 2 typu A oraz 8-bitowe GPIO. Opcjonalny moduł dTPM 2.0 umożliwia aktywację technologii Intel vPro i TPM, a platforma jest gotowa pod Intel PTT dla Windows 11.

Sieć realizują dwa kontrolery: LAN1 Intel I219-V 10/100/1000 Mbps i LAN2 Intel I226-V 10/100/1000/2500 Mbps w wersji G2. BIOS AMI 256 Mbit SPI Flash oraz programowalny watchdog timer.

Rozszerzalność i kompatybilność

Płyta zapewnia mieszane sloty rozszerzeń typowe dla przemysłu: 1 x PCIe x16 Gen 4, 2 x PCIe x4 Gen 3 w połączeniu x2 link oraz 4 x PCI 32-bit/33 MHz.

Obsługa procesorów 12., 13. i 14. generacji, w połączeniu z zakresem temperatur pracy 0 ~ 60 °C i wilgotnością 40 °C @ 95 % RH bez kondensacji. Zintegrowany kontroler graficzny Intel UHD korzysta z pamięci systemowej.

Warunki pracy i zastosowanie

Urządzenie pracuje w temperaturze 0 ~ 60 °C w zależności od chłodzenia procesora i rozwiązania termicznego systemu. Wymiary 304.8 x 244 mm i form factor ATX.
