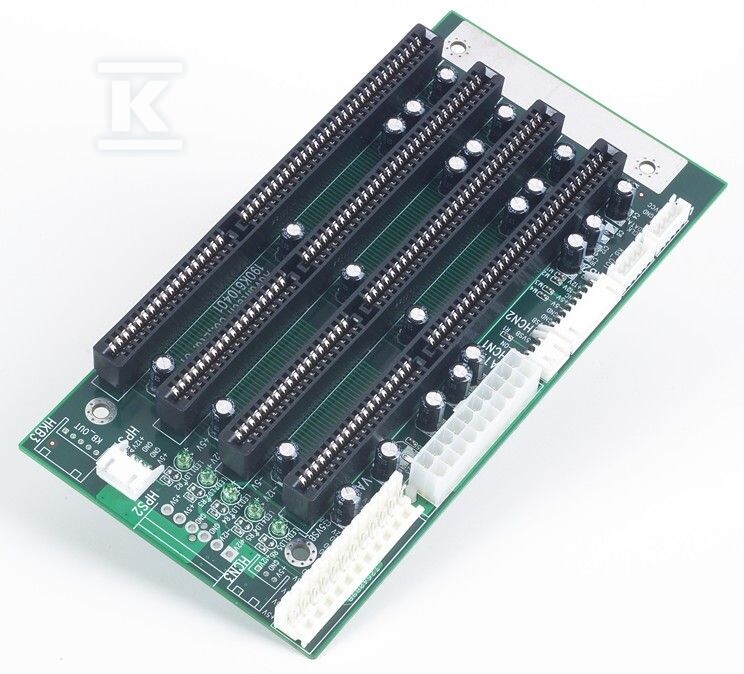

Plater 4 ISA PCA-6104-0C2E Advantech

Płyta tylna ISA w formacie half-size SBC dla systemów przemysłowych

Pasywna płyta tylna przeznaczona do budowy kompaktowych systemów opartych na pojedynczych płytach SBC w standardzie ISA. Rozwiązanie z czterema slotami ISA w jednym segmencie pozwala na rozbudowę komputera przemysłowego o karty rozszerzeń bez konieczności stosowania aktywnej logiki na backplane. Format half-size ogranicza zajmowaną przestrzeń w obudowie, a jednocześnie zapewnia pełną zgodność z konstrukcjami typu baby AT stosowanymi w komercyjnych chassis.

Konstrukcja i wymiary

Płyta ma wymiary 94,7 mm x 186 mm, co odpowiada około 3,7" x 7,3". Kompaktowy rozmiar half-size ułatwia montaż w ciasnych obudowach przemysłowych i pozwala zachować swobodny przepływ powietrza wokół slotów. Układ przewiduje 1 segment i 4 sloty ISA, co daje prostą topologię magistrali bez mostkowania między segmentami. Taka budowa upraszcza okablowanie i diagnostykę, a instalatorzy docenią przewidywalny rozkład złączy w standardzie baby AT.

Kompatybilność i zastosowanie

Backplane jest dedykowany do współpracy z płytami SBC Advantech z serii IPC-6806S, IPC-6006S oraz IPC-3026. Kompatybilność została potwierdzona w dokumentacji producenta i dotyczy właśnie tych modeli single board computer. Przeznaczenie wyłącznie dla komercyjnych obudów PC w rozmiarze baby AT oznacza, że płyta nie jest przeznaczona do niestandardowych mechanik rackowych ani do formatów full-size.

Montaż i integracja

Złącza ISA są rozmieszczone w linii zgodnej z mechaniką half-size SBC. Dzięki temu instalacja płyty SBC i kart rozszerzeń przebiega bez konieczności modyfikacji chassis. Prosta, jednokanałowa struktura magistrali ogranicza ryzyko konfliktów adresowych i ułatwia konfigurację w systemach o długim okresie eksploatacji.
