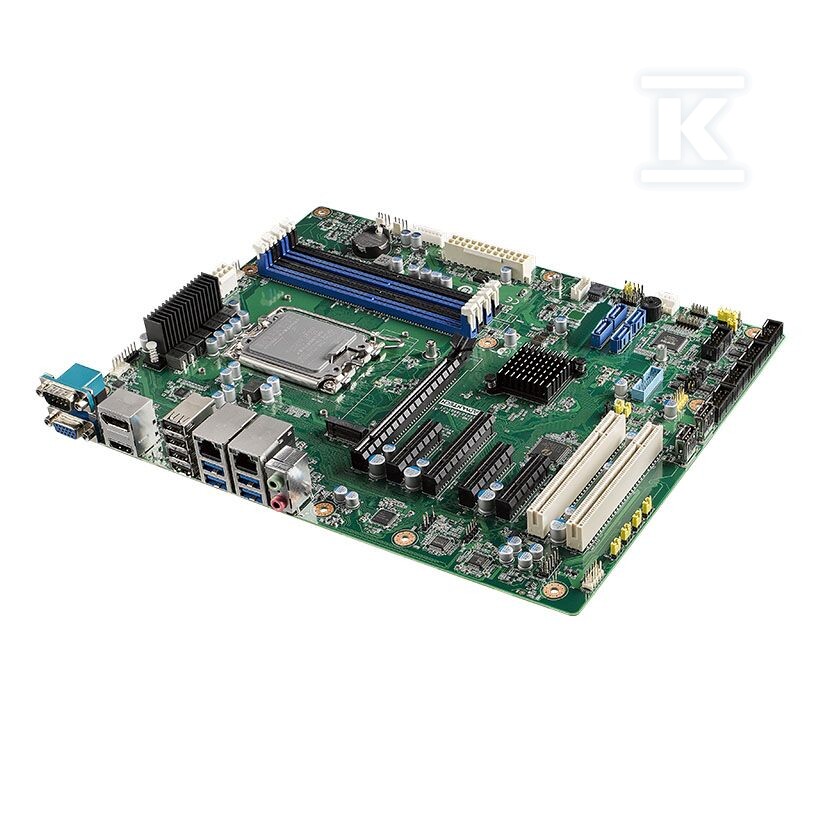

Płyta ATX, Q670E, iBMC, M.2, VGA/HDMI/DP AIMB-788G2-00A1 Advantech

Przemysłowa płyta ATX LGA1700 z chipsetem Q670E i zdalnym zarządzaniem iBMC

Płyta ATX przeznaczona do systemów wbudowanych i przemysłowych, zbudowana wokół gniazda LGA1700 i chipsetu Intel Q670E. Wspiera procesory Core 12, 13 i 14 generacji oraz serie Core Processor Series 2, w tym i9/i7/i5/i3 i Pentium/Celeron. Rozwiązanie łączy klasyczne złącza rozszerzeń z nowoczesnym zarządzaniem poza pasmem i obsługą wieloekranową.

Wieloekranowa praca i rozszerzenia dla aplikacji przemysłowych

Trzy niezależne wyjścia wideo na tylnym panelu pozwalają na budowę interfejsów z wieloma monitorami. VGA obsługuje do 1920 x 1200 przy 60 Hz, HDMI do 3840 x 2160 przy 60 Hz, a DisplayPort do 4096 x 2304 przy 60 Hz. Dwa kontrolery Gigabit Ethernet, I219LM z AMT oraz I210AT, dają redundancję sieciową i możliwość zdalnego zarządzania.

Rozszerzenia obejmują jeden slot PCI Express x16 z CPU, cztery sloty PCI Express x4 Gen 3, dwa sloty PCI 32-bit oraz M.2 M-key 2280 PCIe x4 Gen 4. Do dyspozycji jest cztery porty SATA 3.0 z obsługą RAID 0, 1, 5, 10. Na tylnym panelu znajdziesz 14 portów USB, w tym 6 USB 3.2 Gen 2 i 8 USB 2.0, audio Mic-in/Line-out oraz dwa złącza RJ45. Na płycie dostępne są dodatkowe złącza szeregowe RS-232, w sumie sześć portów, 8-bitowe GPIO oraz programowalny watchdog z resetem systemowym w zakresie 1-255 s.

Pamięć, magazyn i zarządzanie poza pasmem

Pamięć oparta jest na dwóch kanałach DDR4 3200 MHz w wersji non-ECC UDIMM. Cztery gniazda 288-pin pozwalają osiągnąć do 128 GB. Brak wsparcia ECC jest zgodny z przeznaczeniem przemysłowym, gdzie priorytetem jest stabilność i kompatybilność z pamięcią niebuforowaną.

Zarządzanie realizuje ADVANTECH iBMC na platformie DeviceOn, czyli zdalne włączanie, wyłączanie i monitorowanie poza pasmem. Płyta jest kwalifikowana do rozwiązań IoT, co ułatwia wdrażanie brzegowych aplikacji IoT. Obsługa vPro, AMT i TPM wymaga modułu dTPM 2.0. Technologia Platform Trust Technology jest gotowa do Windows 11. BIOS to AMI SPI 256 Mbit.

Warunki pracy i konstrukcja mechaniczna

Form factor ATX o wymiarach 304,8 x 244 mm pasuje do standardowych obudów przemysłowych. Zasilanie ATX 24-pin oraz 8-pin 12 V DC. Zakres temperatur pracy to 0 ~ 60 °C, przechowywania -40 ~ 85 °C. Wilgotność pracy do 95% przy 40 °C bez kondensacji, przechowywania do 95% przy 60 °C bez kondensacji.

Kontroler I/O NCT6126D wspiera funkcje monitoringu. Płyta nie obsługuje platformy Legacy. Zgodność z RoHS potwierdzona w dokumentacji producenta.

Zastosowania i kompatybilność systemowa

Triple display ułatwia budowę stanowisk operatorskich z podglądem procesów, a dual GbE zapewnia separację sieci sterowniczej i serwisowej. M.2 PCIe Gen 4 oraz SATA RAID pozwalają na szybkie nośniki systemowe i dyskowe w konfiguracjach odpornych na awarie.
