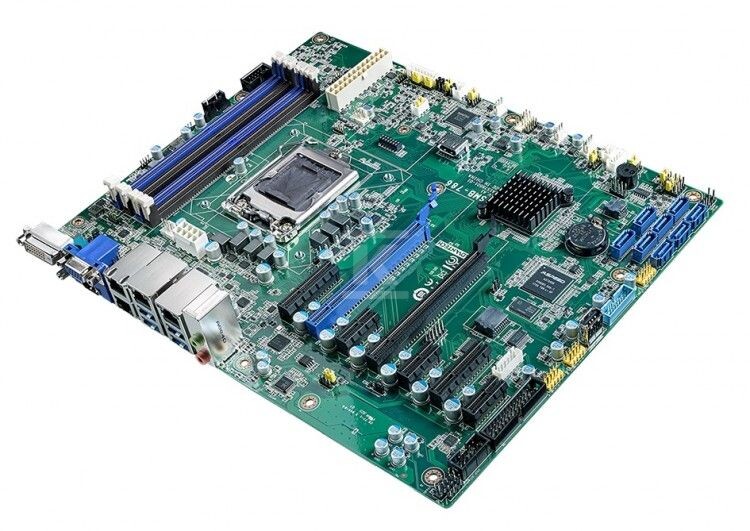

Płyta głowna LGA1151,XeonE 8G,7PCIe, 2GbLAN,USB3.1 ASMB-786G2-00A1 Advantech

Płyta serwerowa ATX LGA1151 z chipsetem Intel C246 dla Xeon E i Core 8/9 generacji

Płyta ASMB-786G2-00A1 to przemysłowa konstrukcja ATX przeznaczona do serwerów i systemów wbudowanych wymagających stabilnej pracy z procesorami Intel Xeon E oraz Core i7/i5/i3 8. i 9. generacji w gnieździe LGA1151. Zapewnia 4 sloty pamięci DDR4 ECC/Non-ECC, 7 złączy PCIe oraz pełny zestaw interfejsów wejścia-wyjścia, w tym podwójny Gigabit LAN, 8 portów SATA III i rozbudowane USB 3.1. Rozmiar 304,8 x 244 mm i masa 0,8 kg pozwalają na montaż w standardowych obudowach ATX i szafach rack z pozytywnym przepływem powietrza.

Rozszerzalność i interfejsy rozszerzeń

Konstrukcja oferuje jedno gniazdo PCIe x16 Gen 3.0, które może pracować jako dwa sloty x8, dwa gniazda PCIe x4 oraz trzy gniazda PCIe x1, co daje łącznie 7 linii rozszerzeń dla kart sieciowych, RAID, akceleratorów i innych modułów serwerowych. Do dyspozycji jest 8 portów SATA III z obsługą RAID 0, 1, 5, 10, co pozwala na budowę macierzy dyskowych bez dodatkowego kontrolera. Na płycie znajduje się 5 złączy wentylatorów systemowych, 7 portów USB 2.0 oraz 6 portów USB 3.0, a na tylnym panelu 4 porty USB 3.1 Gen 2. Dodatkowo dostępny jest 1 port SPDIF, 1 magistrala SMBus i 1 LPC.

Pamięć, grafika i łączność

Pamięć pracuje w trybie Dual Channel DDR4 2133/2400/2666 MHz ECC/Non-ECC UDIMM, z maksymalną pojemnością 128 GB przy 32 GB na moduł. Zintegrowana grafika Intel HD pozwala na współdzielenie do 1 GB pamięci systemowej i obsługę potrójnego wyświetlania przez VGA do 1920 x 1200, DVI-D do 1920 x 1200 oraz HDMI do 2K/4K. Łączność sieciowa oparta jest na dwóch kontrolerach Intel I219-LM i I210-AT z dwoma złączami RJ45 10/100/1000 Mbps. Zestaw I/O obejmuje 2 porty RS-232, 8-bitowe GPIO, 1 port LPT oraz 1 złącze PS/2 dla klawiatury i myszy. BIOS AMI SPI 256 Mbit zapewnia stabilne uruchamianie, a timer watchdog z programowalnym interwałem 1 ~ 255 sek/min i resetem systemowym wspiera niezawodną pracę w aplikacjach przemysłowych.

Niezawodność, zarządzanie i warunki pracy

Płyta pracuje w temperaturze 0 ~ 60 °C przy wilgotności 40 °C @ 95% RH bez kondensacji, a poza pracą toleruje -40 ~ 85 °C. Odporność na wibracje do 3,5 Grms oraz certyfikaty EMC CE/FCC potwierdzają przeznaczenie do środowisk serwerowych i przemysłowych. Zasilanie zgodne ze standardem ATX z obsługą +12 V, +5 V, +3,3 V, +5 VSB, V12_8P i -12 V. Opcjonalne zarządzanie zdalne out-of-band jest możliwe przez IPMI-1000 lub AMT, a oprogramowanie SUSIAccess umożliwia zdalny monitoring i konfigurację. Chipset Intel C246 z magistralą DMI Gen3 x4 oraz TDP procesora do 95 W, częstotliwość do 3,7 GHz, do 6 rdzeni i cache L3 do 13,5 MB zapewniają wydajność dla obciążeń serwerowych i wbudowanych.
