Riser do obudowy 2U 1xPCIex16 2xPCI AIMB-R43PF-21A1E Advantech

Riser 2U z interfejsem PCIe x16 + PCIe x4 do płyt ISMB

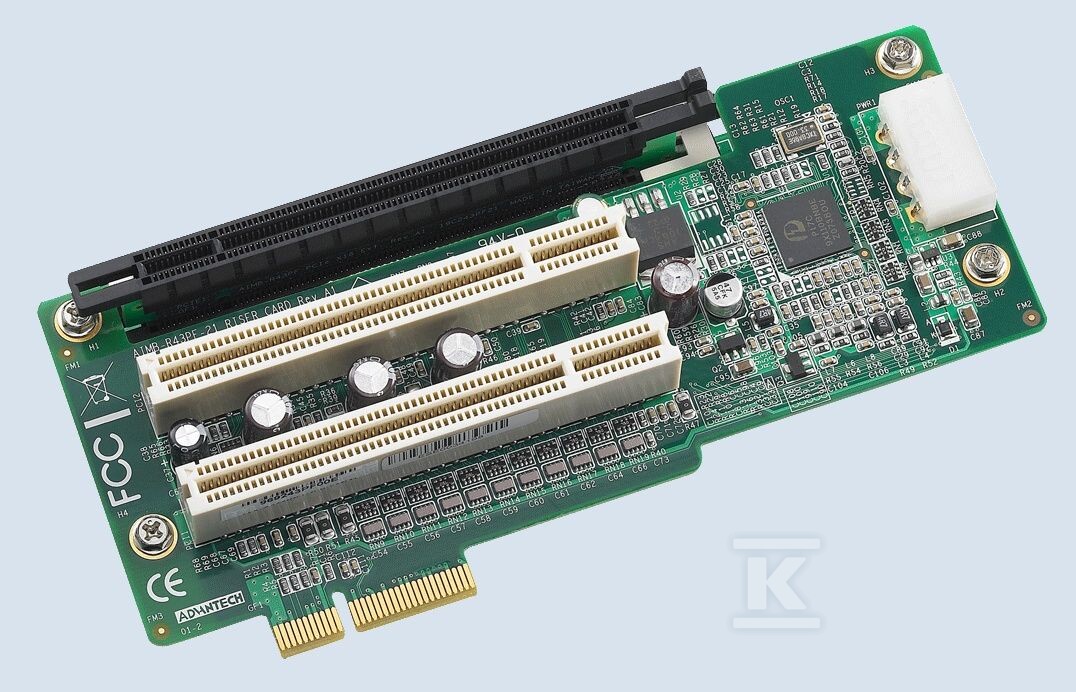

Karta riser Advantech przeznaczona do obudów 2U. Rozwiązanie jest projektowane dla serii przemysłowych płyt ISMB i zapewnia dostęp do jednego slotu PCIe x16 oraz dwóch slotów PCI. Interfejs połączeniowy z płytą to PCIe x16 + PCIe x4, co pozwala na zachowanie przepustowości magistrali dla kart o wysokich wymaganiach transferowych i jednocześnie obsługę starszych kart PCI.

Konstrukcja typu circuit module spełnia wymóg RoHS i jest typowo stosowana w systemach wbudowanych, gdzie liczy się stabilność mechaniczna oraz powtarzalność montażu w warunkach przemysłowych.

Złącza i rozmieszczenie slotów rozszerzeń

Riser realizuje mapowanie interfejsu płyty na fizyczne sloty rozszerzeń. Po stronie płyty głównej karta korzysta z połączenia PCIe x16 oraz PCIe x4, a po stronie użytkownika udostępnia 1 × PCIe x16 i 2 × PCI. Układ pozwala na montaż w orientacji zgodnej z 2U.

Dzięki temu instalator może wykorzystać pełną długość karty PCIe x16 bez kolizji z innymi elementami w ciasnej obudowie 2U, a jednocześnie zachować dwa sloty PCI dla starszego wyposażenia przemysłowego. Rozmieszczenie slotów jest stałe i zgodne z dokumentacją Advantech dla serii AIMB-R43PF.

Kompatybilność obudów i płyt głównych

Karta jest dedykowana do chassis 2U i do rodziny płyt ISMB. W materiałach producenta wskazywana jest współpraca z płytami z rodziny ISMB, przy czym w niektórych konfiguracjach wymagane jest zastosowanie odpowiedniego wariantu chassis lub dodatkowej karty przedłużającej.

Zastosowanie risera eliminuje konieczność bezpośredniego montażu kart w płycie głównej, co ułatwia serwis i wymianę modułów w systemach pracujących w trybie ciągłym. Mechaniczne mocowanie jest zgodne z typowym standardem riserów 2U.

Zastosowania przemysłowe i montaż

Riser tego typu znajduje zastosowanie w komputerach przemysłowych do monitoringu, automatyki, systemów broadcast i telekomunikacji, gdzie potrzebna jest niezawodna rozbudowa o karty I/O, komunikacyjne lub akceleracyjne. Przykładowo, w rozwiązaniach do zdalnego monitoringu i sterowania obiektami krytycznymi karta pozwala na umieszczenie kart sieciowych, kart przechwytu sygnału oraz kart rozszerzeń PCI w jednej, kompaktowej obudowie 2U.

Montaż jest prosty dla instalatora: łączy z płytą główną poprzez złącza PCIe x16 i PCIe x4. Dzięki temu cały zestaw zachowuje kompaktowe wymiary 2U przy zachowaniu pełnej funkcjonalności rozszerzeń.
