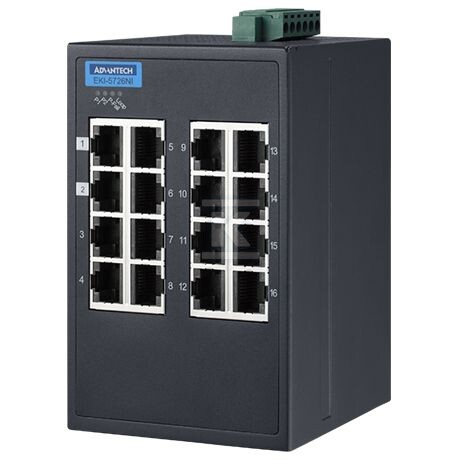

Switch 16xGE temp. PROFINET EKI-5726NI-A Advantech

Przemysłowy switch Gigabit 16-portowy z obsługą PROFINET RT

Przemysłowy switch przeznaczony do sieci automatyki, górnictwa i ciężkiego przemysłu łączy 16 portów Gigabit Ethernet z priorytetyzacją ruchu PROFINET w czasie rzeczywistym. Zgodność z klasą Conformance Class A pozwala na transmisję pakietów RT na poziomie około 1 ms, co sprawdza się w sterowaniu ruchem, robotyce i liniach produkcyjnych wymagających determinizmu. Wszystkie porty RJ-45 pracują w trybie 10/100/1000 Mbps z autonegocjacją prędkości i automatycznym wyborem MDI/MDI-X, więc nie są potrzebne kable krosowane. Mechanizm store and forward oraz obsługa Jumbo Frame do 9 216 bajtów zwiększają przepustowość przy dużych ramkach diagnostycznych i danych procesowych.

Konstrukcja, montaż i zasilanie

Obudowa wykonana jest z metalu i zapewnia klasę ochrony IP30. Wymiary 74 x 120 x 84 mm i masa 0,86 kg pozwalają na montaż na standardowej szynie DIN lub naścienny w szafie rozdzielczej. Zasilanie jest redundantne w zakresie 12-48 V DC podawane przez 6-pinowe złącze śrubowe z obsługą przekaźnika. Pobór mocy wynosi około 8 W, prąd pracy ok. 0,36 A przy 24 V. Wbudowana ochrona przed odwrotną polaryzacją i przeciążeniem prądowym zwiększa niezawodność w instalacjach polowych. Redundancja zasilania umożliwia automatyczne przełączenie na równorzędne źródło w razie awarii.

Odporność środowiskowa i certyfikaty

Urządzenie pracuje w szerokim zakresie temperatur od -40 do 75°C, a temperatura przechowywania sięga od -40 do 85°C. Zakres wilgotności roboczej 5-95% bez kondensacji pozwala na zastosowanie w pomieszczeniach technicznych i halach produkcyjnych. Odporność na zakłócenia elektromagnetyczne potwierdzają testy EMS zgodnie z EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5 i EN 61000-4-6 na poziomie 3. Dodatkowo zastosowano ochronę ESD na linii Ethernet do 8 000 V DC oraz na linii zasilającej do 4 000 V DC. Spełnia wymagania CE, FCC oraz bezpieczeństwa LVD 62368-1. Gwarancja producenta wynosi 5 lat.

Wydajność komunikacji i funkcje sieciowe

Sześćnaście portów RJ-45 zapewnia zasięg transmisji do 100 m na skrętce. Przełącznik oferuje tabelę MAC 8 K, bufor pakietów 4,1 M bit oraz prędkość fabryki przełączającej 32 Gbps. Obsługa PROFINET QoS i Jumbo Frame do 9 216 bajtów wspiera duże strumienie danych w sieciach przemysłowych. Autonegocjacja i auto MDI/MDI-X upraszczają okablowanie, a mechanizm store and forward zapewnia integralność ramki przed przekazaniem dalej.
