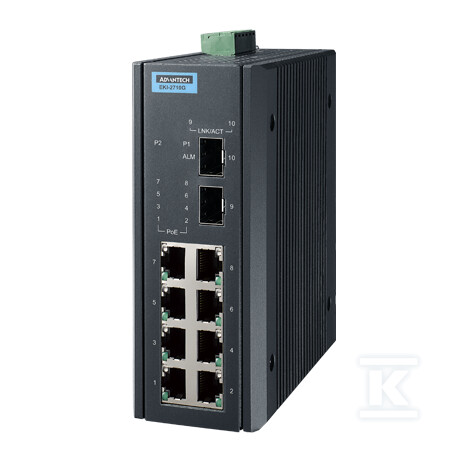

Switch 8xGPoE+, 2xSFP temp. EKI-2710G-2FPI-A Advantech

Niezarządzalny switch przemysłowy PoE+ 8x Gigabit Ethernet z 2 portami SFP

Przemysłowy switch 10-portowy łączy 8 portów Gigabit Ethernet PoE+ z 2 portami SFP 100/1000 Mbps w jednej metalowej obudowie do montażu na szynie DIN. Rozwiązanie jest niezarządzalne, pracuje w trybie plug-and-work i jest przeznaczone do sieci Ethernet w środowiskach o podwyższonych wymaganiach temperaturowych i mechanicznych. Obsługa auto-negocjacji, auto MDI/MDI-X oraz pełnego i pół-dupleksu pozwala na szybkie podłączenie urządzeń końcowych bez ręcznej konfiguracji.

Konstrukcja mechaniczna i odporność środowiskowa

Obudowa wykonana jest z metalu, co zapewnia sztywność mechaniczną i ekranowanie. Klasa szczelności IP30 chroni wnętrze przed ciałami stałymi. Wymiary 56 x 140 x 130 mm i masa ok. 1,1 kg ułatwiają montaż w szafach rozdzielczych i na ścianie. Standardowo przewidziano montaż na szynie DIN, opcjonalnie montaż ścienny.

Zakres temperatury pracy od -40 °C do 75 °C oraz temperatura przechowywania od -40 °C do 85 °C pozwalają na instalację w chłodniach, na zewnątrz budynków przemysłowych i w pomieszczeniach bez klimatyzacji. Urządzenie pracuje przy wilgotności względnej 5-95% bez kondensacji.

Zasilanie, budżet PoE i zabezpieczenia

Zasilanie redundantne 12-48 V DC z dwoma wejściami zapewnia ciągłość pracy przy chwilowych spadkach napięcia. Pobór mocy samego systemu to maksymalnie 5,28 W. Budżet PoE wynosi 240 W przy 48 V DC, 120 W przy 24 V DC i 80 W przy 12 V DC, co pozwala zasilać wiele punktów końcowych z jednego urządzenia.

Osiem portów RJ-45 obsługuje standardy IEEE 802.3at/af PoE+. Moc na port sięga do 30 W. Zintegrowane zabezpieczenia obejmują ochronę przed odwrotną polaryzacją oraz zabezpieczenie przed przeciążeniem prądowym. Wbudowany przekaźnik alarmowy 1 A przy 24 V DC sygnalizuje awarie zasilania lub utratę łącza i może sterować zewnętrznymi systemami ostrzegawczymi.

Łączność, standardy i wydajność

Porty miedziane 8 x 10/100/1000BASE-T/TX RJ-45 oraz 2 x SFP mini-GBIC 100/1000 Mbps zapewniają elastyczność okablowania miedzianego i światłowodowego. Auto-negocjacja prędkości, automatyczny wybór pełnego lub pół-dupleksu oraz auto MDI/MDI-X eliminują konieczność stosowania crossoverów.

Urządzenie spełnia standardy IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X)/FX, IEEE 802.3z dla 1000BASE-X, IEEE 802.3ab dla 1000BaseT(X) oraz IEEE 802.3x dla kontroli przepływu. Pojemność przełączania wynosi 20 Gbps, a szybkość transmisji 14,8 Mpps. Tabela MAC 4 K i obsługa ramek jumbo do 9 kB wspierają przesył dużych strumieni danych.

Montaż i zastosowania w sieci przemysłowej

Szybki start i brak konieczności konfiguracji sprawiają, że switch nadaje się do rozbudowy istniejących sieci.

Montaż na szynie DIN pozwala na gęste zagęszczenie urządzeń w rozdzielnicy, a metalowa obudowa zwiększa odporność na zakłócenia elektromagnetyczne.

Dzięki dwóm portom SFP możliwe jest tworzenie redundantnych magistrali światłowodowych lub przedłużenie sieci poza zasięg miedzi. Połączenie PoE+ z szerokim zakresem zasilania i temperaturą pracy od -40 °C do 75 °C.
