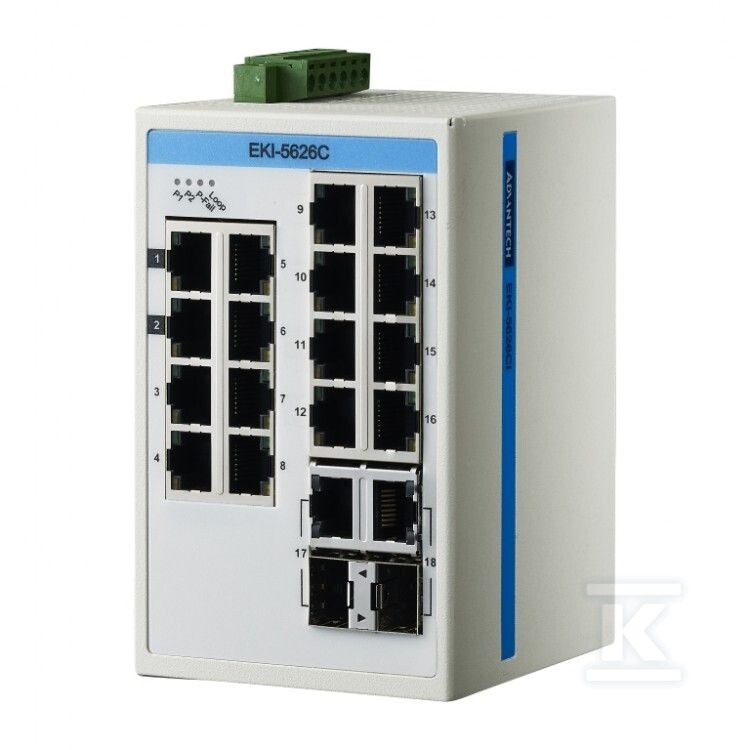

Switch ProView 16x10/100Mbps 2xSFP temp. EKI-5626CI-AE Advantech

Przemysłowy switch ProView 16-portowy z rozszerzonym zakresem temperatur

Przemysłowy switch przeznaczony do łączenia sieci sterowania i IT w instalacjach SCADA, automatyce i systemach monitoringu. Model z serii EKI-5500/5600 łączy 16 portów Fast Ethernet z dwoma portami Combo Gigabit RJ-45/SFP, co pozwala na budowę sieci lokalnej z możliwością przedłużenia łącza światłowodowego tam, gdzie wymagana jest większa odległość lub izolacja galwaniczna. Komunikacja ze SCADA odbywa się przez Modbus/TCP, a z systemami zarządzania siecią przez SNMP, dzięki czemu inżynierowie automatyki i dział IT mogą odczytywać stan połączeń bez zaawansowanych funkcji switchy zarządzalnych. Rozwiązanie jest zgodne z technologią IXM, wspiera PROFINET, Modbus/TCP i Ethernet/IP oraz zostało zaprojektowane do pracy w warunkach przemysłowych z certyfikatami ATEX i Class I Division 2.

Konstrukcja i montaż w środowisku przemysłowym

Obudowa wykonana jest z metalu, zapewnia klasę ochrony IP30 i pasywną dyspersję ciepła bez wentylatorów. Wymiary 74 x 120 x 84 mm pozwalają na montaż na standardowej szynie DIN lub na ścianie, z kompletem mocowań dołączonym do zestawu. Urządzenie pracuje w temperaturze od -40 do 75 °C, a temperatura przechowywania wynosi od -40 do 85 °C. Zakres wilgotności pracy to 10 ~ 95 % bez kondensacji.

Konstrukcja jest odporna na zakłócenia elektromagnetyczne na poziomie EMS level 3, co przekłada się na stabilną pracę w otoczeniu silnych pól EMI, typowym dla hal produkcyjnych i obiektów energetycznych. Certyfikaty ATEX oraz Class I Division 2 określają zdolność do pracy w strefach zagrożonych wybuchem. Zgodność z normami CE, FCC i UL oraz certyfikat bezpieczeństwa UL508 potwierdzają dopuszczenie do zastosowań przemysłowych. MTBF deklarowane dla tego modelu wynosi 2 825 281 godzin.

Łączność, protokoły i funkcje sieciowe

Baza portów to 16 złączy Fast Ethernet 10/100 Mbps z auto-negocjacją i 2 porty Combo Gigabit RJ-45/SFP, konfigurowalne jako 10/100/1000 Mbps w miedzi lub jako interfejs SFP. Zasięg transmisji Ethernet wynosi do 100 m przy kablu kategorii 5e/6, a warianty SFP pozwalają na osiąganie odległości do 110 km w zależności od zastosowanego modułu. Dwa pierwsze porty obsługują priorytetyzację QoS zgodnie z IEEE 802.1p, co umożliwia deterministyczną transmisję danych dla sterowania w czasie rzeczywistym.

Switch wspiera ramki Jumbo do 9 216 bajtów, co zmniejsza obciążenie procesora w transmisji dużych pakietów. Wykrywa zapętlenia w sieci i automatycznie wyłącza zagrożone porty dzięki funkcji Loop Detection. Obsługiwane standardy to IEEE 802.3, 802.3u, 802.3x, 802.1p, 802.3az i 802.3ab. Pojemność przełączania wynosi 7,2 Gbps, tabela MAC ma rozmiar 8 K wpisów, a bufor pakietów to 4,1 Mbit. Komunikacja ze SCADA przez Modbus/TCP oraz z systemem NMS przez SNMP pozwala na zdalny odczyt stanu połączeń i integrację z narzędziami monitoringu.

Zasilanie, oszczędność energii i niezawodność

Zasilanie redundantne z zakresu 12 ~ 48 VDC, z akceptowalnym zakresem chwilowym 8,4 ~ 52,8 VDC, zapewnia automatyczne przełączenie na równoległe źródło w przypadku awarii. Wyjście przekaźnikowe sygnalizuje utratę zasilania. Maksymalne zużycie energii to 8,2 W, a technologia IEEE 802.3az Energy Efficient Ethernet ogranicza pobór poprzez automatyczne wyłączanie nieużywanych portów i dopasowanie mocy do długości kabla.

Urządzenie pracuje bez wentylatorów, co ogranicza awaryjność mechaniczną. Redundancja zasilania, przekaźnik P-Fail oraz odporność na wstrząsy i EMI sprawiają, że switch nadaje się do ciągłej pracy w szafach sterowniczych, rozdzielnicach i obiektach zewnętrznych. Montaż na szynie DIN lub na ścianie oraz metalowa obudowa ułatwiają integrację z istniejącą infrastrukturą przemysłową.
