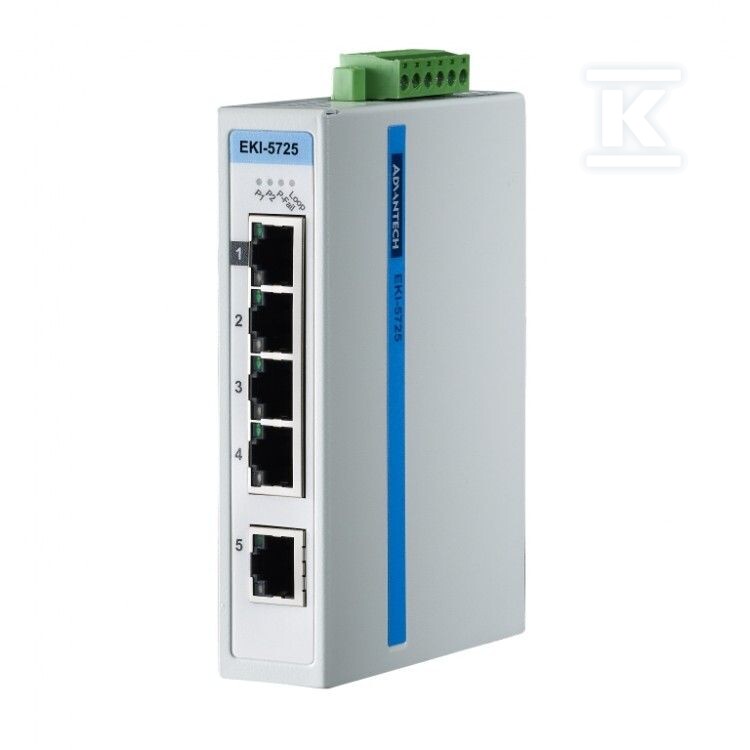

Switch ProView 5x10/100/1000Mbps temp. EKI-5725I-AE Advantech

Przemysłowy switch ProView 5-portowy do systemów sterowania i monitoringu

Niezarządzalny switch przemysłowy przeznaczony do łączenia urządzeń w systemach SCADA i IT w warunkach zakłóceń elektromagnetycznych oraz szerokiego zakresu temperatur. Pięć portów 10/100/1000BASE-T umożliwia pełny gigabit na każdym połączeniu, a konstrukcja z metalową obudową i montażem na szynie DIN lub na ścianie pozwala na szybkie wdrożenie w szafie sterowniczej, na obiekcie lub w terenie.

Konstrukcja i montaż

Obudowa metalowa klasy IP30 zapewnia ochronę przed ciałami stałymi i jest przystosowana do pracy w środowisku o podwyższonej wilgotności. Wymiary 27 mm szerokości, 120 mm wysokości i 84 mm głębokości pozwalają na zabudowę w ograniczonej przestrzeni. Montaż na standardowej szynie DIN lub naścienny odbywa się przy użyciu solidnych uchwytów. Zasilanie i wyjście przekaźnikowe sygnalizujące awarię zasilania P-Fail prowadzone są przez 6-pinową odłączaną listwę śrubową. Wyjście przekaźnikowe ułatwia integrację z systemem nadzoru i szybką reakcję na utratę zasilania.

Komunikacja i funkcje sieciowe

Urządzenie komunikuje się ze SCADA poprzez Modbus/TCP i równolegle z systemem zarządzania siecią NMS poprzez SNMP, co umożliwia pełny odczyt stanu zarówno dla inżynierów sterowania, jak i administratorów IT. Port-based QoS zgodny z IEEE 802.1p zapewnia deterministyczną transmisję, priorytetyzując ruch na wybranych portach i opóźniając mniej krytyczne dane na pozostałych. Funkcja Loop Detection wykrywa zapętlenia portów i sygnalizuje je diodami P1, P2, P-Fail oraz Loop detection. Obsługa Jumbo Frame do 9 216 bajtów zwiększa efektywność przesyłu dużych pakietów. Przełącznik oferuje pojemność 10 Gbps, tabelę MAC 2 K wpisów i bufor pakietów 1 Mbit.

Parametry pracy i zabezpieczenia

Praca w rozszerzonym zakresie temperatur od -40 do 75 °C oraz wilgotności 10 do 95% bez kondensacji pozwala na zastosowanie w instalacjach zewnętrznych i przemysłowych. Zasilanie redundantne 12 ÷ 48 V DC w zakresie pracy 8,4 ÷ 52,8 V DC z automatycznym przełączeniem na równorzędne źródło zwiększa niezawodność. Maksymalne zużycie energii to ok. 2,4 W, a technologia Energy Efficient Ethernet zgodna z IEEE 802.3az ogranicza pobór poprzez automatyczne wyłączanie nieużywanych portów i dopasowanie energii do długości kabla. Ochrona EMS level 3, odwrotna polaryzacja oraz zabezpieczenie przeciw przeciążeniu prądowemu zwiększają odporność na zakłócenia. Certyfikaty ATEX, Class I Division 2 i IECEx potwierdzają dopuszczenie do środowisk zagrożonych wybuchem.
