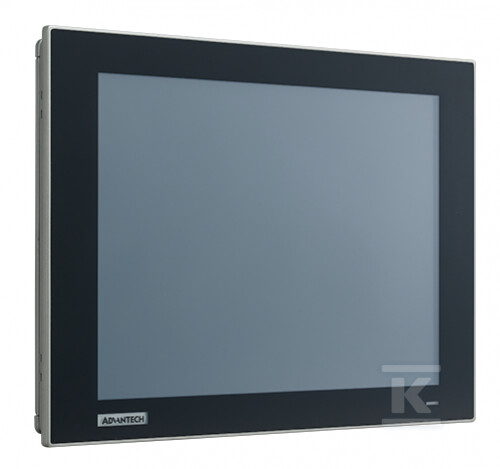

Wyświetlacz 12" XGA, VGA/HDMI/DP,rez, zas.12VDC FPM-212-R8AE Advantech

Kompaktowy monitor przemysłowy 12" XGA do montażu panelowego i VESA

Przemysłowy wyświetlacz 12,1" z matrycą XGA przeznaczony jest do pracy w warunkach automatyki, maszyn pakujących, paneli operatorskich i stanowisk HMI. Płaska, antyrefleksyjna powierzchnia z hartowanego szkła i 5-przewodowy rezystancyjny ekran dotykowy zapewniają stabilną obsługę w rękawicach i przy zabrudzeniach. Jasność 600 cd/m2 oraz szerokie kąty widzenia 178°/178° utrzymują czytelność obrazu nawet przy bocznym oświetleniu.

Wbudowana elektronika pracuje w zakresie 0 ~ 50 °C, a obudowa z odlewu magnezowego z przodu i aluminiowego z tyłu zwiększa odporność mechaniczną. Front spełnia klasę szczelności IP66, co chroni przed pyłem i strugami wody. Konstrukcja przechodzi testy wibracyjne 1 Grms losowo, a zakres przechowywania to -20 ~ 60 °C przy wilgotności 10 ~ 95% RH bez kondensacji.

Wyświetlacz i dotyk

Matryca TFT LED XGA oferuje rozdzielczość 1024 x 768 pikseli i 16,2 mln kolorów. Czas pracy podświetlenia deklarowany jest na 50 000 godzin, co przekłada się na długą eksploatację bez utraty jasności. Ekran dotykowy typu 5-wire analog resistive współpracuje z interfejsem USB i zapewnia transmisję światła powyżej 75%. Powierzchnia antyodblaskowa z hartowanego szkła ogranicza refleksy w jasnych pomieszczeniach produkcyjnych.

Budowa, montaż i ochrona środowiska

Wymiary obudowy to 311,8 x 238,0 x 53 mm przy masie netto ok. 3,2 kg. Wycin w panelu wynosi 303 x 229 mm, co ułatwia instalację w szafach operatorskich. Monitor wspiera montaż panelowy, naścienny, na podstawę oraz VESA 75 x 75 mm. Slim profil 53 mm pozwala na zabudowę w ograniczonej przestrzeni.

Obudowa łączy przedni panel z odlewu magnezowego z tylną pokrywą z aluminium odlewanego. Złącza I/O są blokowane, co ogranicza przypadkowe odłączenie przewodów w środowisku przemysłowym. Certyfikaty CB, UL, CE, FCC Class A, CCC i BSMI potwierdzają zgodność z wymaganiami rynkowymi.

Złącza, zasilanie i kompatybilność

Wejścia wideo to HDMI, DisplayPort i VGA, dostępne bezpośrednio na urządzeniu. Zasilanie odbywa się z 12 V DC przez blokowany gniazdo DC Jack. W wersji R8AE dołączony jest zewnętrzny zasilacz 36 W z wejściem AC 100 ~ 240 V i wyjściem DC +12 V @ 3 A. Pobór mocy w typowej pracy mieści się w okolicach 15 W + 20%, z deklarowanym poborem ok. 17,91 W w stanie bezczynności i ok. 19,01 W maksymalnie.

Obsługa systemowa obejmuje Microsoft Windows XP/Vista/7/8/10/11, Windows XPe, Windows CE oraz Linux. Rozwiązanie sprawdza się w aplikacjach wizualizacji procesów, sterowania maszynami i terminalach operatorskich, gdzie wymagana jest odporna na warunki eksploatacji konstrukcja i szybki montaż.
