Zestaw detekcji dymu w szybie windowym.ZESTAW-0 SZYB ZESTAW-0

Kompletny system aspiracyjnej detekcji dymu w szybach windowych

Zestaw SZYB ZESTAW-0 to gotowe rozwiązanie do ciągłego monitorowania powietrza w szybach windowych budynków wysokich. Przeznaczony jest do szybów o wysokości do 19 m i pozwala wykrywać dym na wczesnym etapie, zanim pojawi się widoczny ogień. Dzięki aspiracyjnemu pobieraniu próbek z wielu punktów rurociągiem PCV system zapewnia szybką reakcję w przestrzeniach trudno dostępnych, gdzie tradycyjne czujki punktowe są nieskuteczne.

Budowa i zasada działania

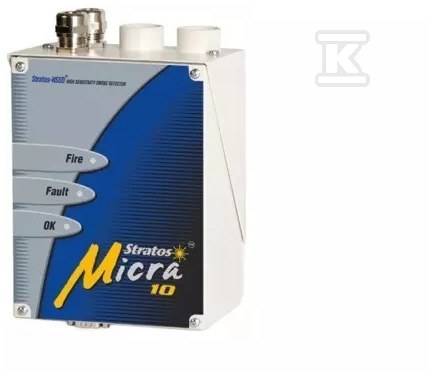

Rdzeniem zestawu jest czujka zasysająca NAN-0, zgodnie z opisem katalogowym, z rurkami PCV i osprzętem do budowy sieci próbkującej. Zasada działania opiera się na zasysaniu próbek powietrza rurą próbkową i analizie rozproszonej wiązki laserowej w głowicy czujki. Metoda analizy masy dymu metodą rozpraszania światła pozwala na wykrywanie cząstek o wielkości 0,003-10 µm.

Typowa sieć próbkująca wykonana jest z rur PCV 25 mm, czerwonych, z wewnętrzną średnicą rury próbkowej ok. 3/4”. Układ projektowany jest w PipeCAD, a końce odgałęzień wyposażone są w otwory w zaślepce, co zapewnia równomierne pobieranie próbki z całej wysokości szybu. W praktyce zestawy tego typu zawierają adaptery rur 25-27 mm, klej do łączenia rurek, klipsy i uchwyty montażowe, kolanka 90°, trójniki, złączki i zatyczki, co pozwala na szybkie wykonanie trasy próbkującej bez dodatkowych zakupów.

Zastosowanie i warunki pracy

Zestaw rekomendowany jest do szybów windowych budynków wysokich oraz obiektów o dużym ryzyku zadymienia:

• magazyny wysokiego składowania,
• obiekty przemysłowe i logistyczne.

Dzięki aspiracyjnemu pobieraniu próbki system reaguje na dym pojawiający się w dowolnym miejscu szybu, niezależnie od jego geometrii. Zalecana prędkość przepływu w rurociągu mieści się w szerokim zakresie, a konstrukcja czujki pozwala na pracę w temperaturze zasysanego powietrza od 0 do +60 °C, z możliwością rozszerzenia zakresu w specjalnych klasach obudowy. Wilgotność względna detekcji to 10% do 95% bez kondensacji, z opcją rozszerzoną do 100% przy spełnieniu warunków eksploatacyjnych.

Montaż, programowanie i integracja

Zestaw dostarczany jest z elementami potrzebnymi do montażu i uruchomienia. Programowanie odbywa się za pomocą zwór / CPD, zgodnie z opisem katalogowym, a w dokumentacji producenta wskazywany jest również kabel RS232 do konfiguracji oprogramowaniem Remote3 / SenseNET.

Czujka umożliwia integrację z centralą pożarową / SSP poprzez przekaźnik alarmowy i przekaźnik uszkodzenia. Dostępne są cztery poziomy alarmu oraz opcjonalna karta przekaźnikowa z dodatkowymi wyjściami alarmowymi i wejściami monitorująco-sterującymi. Tryby analizy dzień/noc pozwalają dostosować czułość do zmiennych warunków tła w szybie.

Waga typowej czujki aspiracyjnej w tej klasie to ok. 1,85 kg, wymiary ok. 140 mm szerokości x 200 mm wysokości x 85 mm głębokości, zasilanie 21,6 - 26,4 VDC, pobór prądu na poziomie typowym dla urządzeń aspiracyjnych, emitowany hałas ok. 23 dBA. Stopień ochrony zależy od wersji obudowy, najczęściej IP30 / IP40.
