Zestaw detekcji dymu w szybie windowym.ZESTAW-3 SZYB ZESTAW-3

Kompletny zestaw do detekcji dymu w szybach windowych o wysokości 50-60 m

Zestaw SZYB ZESTAW-3 to gotowe rozwiązanie do wczesnego wykrywania dymu w pionowych szybach windowych budynków wysokich. Rdzeniem systemu jest czujka zasysająca Micra 10 z głowicą laserową, która pobiera próbki powietrza rurą próbkową i analizuje je metodą rozpraszania światła. Dzięki temu możliwe jest wykrywanie cząstek dymu o wielkości 0,003-10 µm już w początkowej fazie rozwoju pożaru, zanim dym stanie się widoczny.

Zestaw dostarczany jest z kompletem osprzętu rurociągowego z PCV 25 mm, co pozwala na zaprojektowanie instalacji próbkującej pod konkretny szyb bez konieczności dokupowania elementów. W praktyce instalator otrzymuje czujkę Micra 10 ze stacją dokującą, adaptery rur 25-27 mm, klej do łączenia rurek, klipsy i uchwyty montażowe, kolanka 90°, trójniki, odcinki rur czerwonych PCV 25 mm, zatyczki, złączki oraz zapałki dymowe do prób odbiorczych. Do programowania i serwisu dołączony jest kabel RS232 oraz oprogramowanie Remote3/SenseNET.

Budowa zestawu i zasada działania czujki Micra 10

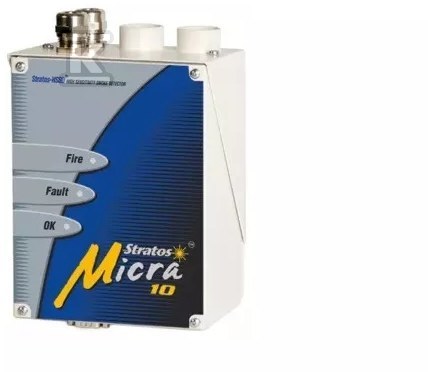

Czujka Micra 10 pracuje w oparciu o analizę masy dymu metodą rozpraszania wiązki laserowej. System sztucznej inteligencji ClassiFire 3D® utrzymuje stałą czułość nawet przy dużych zmianach zadymienia tła, a funkcja Laser Dust Discrimination ogranicza fałszywe alarmy spowodowane pyłem. Monitorowany filtr cząstek sygnalizuje konieczność konserwacji, a cztery poziomy alarmu z opcjonalnym przekaźnikiem uszkodzenia umożliwiają precyzyjną integrację z centralą pożarową lub SSP.

Rurociąg detekcji projektuje się w PipeCAD. Typowa średnica rury próbkującej to 25 mm, zewnętrznie ok. 27 mm, z wewnętrzną średnicą 3/4”. Końce rurociągu wyposaża się w otwory w zaślepce. Zalecana prędkość przepływu wynosi 0,005 m/s - 20 m/s, a konstrukcja pozwala na realizację układów 1×50 m do 2×100 m. Czujka ma wymiary szerokość 140 mm, wysokość 200 mm, głębokość 85 mm i masę 1,85 kg. Zasilanie 21,6 - 26,4 V DC, pobór typowy dla klasy urządzeń zasysających, a emitowany hałas to ok. 23 dBA.

Zastosowania i warunki pracy

Zestaw przeznaczony jest do szybów windowych budynków wysokich oraz obiektów, w których dym może gromadzić się w pionowych kanałach. Sprawdzi się w magazynach wysokiego składowania, obiektach przemysłowych, pomieszczeniach klimatyzatorów, kanałach wentylacyjnych, mroźniach, celach więziennych, podłodze podniesionej, szafach sterowniczych i pomieszczeniach z silnikami.

Praca w szerokim zakresie środowiskowym ułatwia montaż bez dodatkowych obudów. Zakres temperatury pracy czujki to 0 do +60 °C, a zasysanego powietrza do -20 °C w rozszerzonych klasach. Wilgotność względna detekcji 10% do 95% bez kondensacji, z możliwością rozszerzenia do 100% przy spełnieniu warunków eksploatacyjnych. Stopień ochrony IP30/IP40 w zależności od wersji pozwala na montaż w pomieszczeniach technicznych.

Montaż, konfiguracja i integracja z systemem pożarowym

Instalacja opiera się na rurach PCV 25 mm z osprzętem montażowym zawartym w zestawie. Klipsy i uchwyty umożliwiają prowadzenie rurociągu wzdłuż szybu, a kolanka i trójniki pozwalają na pobór próbek z wielu poziomów. Długość rury próbkującej dobiera się projektowo, a gotowe odcinki 2 m ułatwiają szybki montaż.

Konfiguracja odbywa się przez port RS232 z poziomu oprogramowania Remote3. Dostępne są tryby analizy Dzień/Noc lub inne, a opcjonalna karta przekaźnikowa rozszerza sygnalizację o 5 przekaźników alarmowych i 3 wejścia monitorująco-sterujące. Standardowo przewidziano przekaźnik alarm + awaria. Integracja z centralą pożarową odbywa się zgodnie z wymaganiami CPD, a zestaw jest rekomendowany do zastosowań wymagających certyfikacji przeciwpożarowej.
