Zestaw podstawowy rozdzielacza do wody użytkowej ADM 203, G3/4" 2220300

Mosiężny rozdzielacz do instalacji wodnych z niezależnym sterowaniem punktów poboru

Rozdzielacz ADM 203 marki AFRISO to kompletny zestaw przeznaczony do efektywnego rozdziału przepływów w instalacjach wody pitnej i użytkowej. Składa się z dwóch belek rozdzielających - każda wyposażona w trzy punkty poboru - co pozwala na obsługę sześciu niezależnych obwodów dla wody zimnej i ciepłej. Przyłącza główne oraz wyjścia do punktów poboru wykonano w standardzie G3/4" z uszczelnieniem stożkowym (eurokonus), co zapewnia szczelność połączeń bez konieczności stosowania dodatkowych uszczelek.

Konstrukcja i wykończenie

Korpus rozdzielacza wykonano z mosiądzu, który charakteryzuje się wysoką odpornością na ciśnienie wewnętrzne i naturalną odpornością na korozję w środowisku wodnym. Dodatkowa powłoka niklowana nakładana na zewnętrzną powierzchnię chroni elementy przed wilgocią i drobnymi uszkodzeniami mechanicznymi powstającymi podczas montażu oraz eksploatacji. Takie wykończenie sprawia, że widoczne fragmenty instalacji prezentują się estetycznie - szczególnie istotne przy montażu widocznym lub w szafkach instalacyjnych z przeszklonymi drzwiami.

Wymiary zestawu wynoszą 195 × 180 × 90 mm, a rozstaw przyłączy punktów poboru to 40 mm. Kompaktowa forma pozwala na zabudowę nawet w niewielkich przestrzeniach, np. w typowych szafkach podtynkowych stosowanych w łazienkach mieszkaniowych.

Zawory odcinające i elastyczność montażu

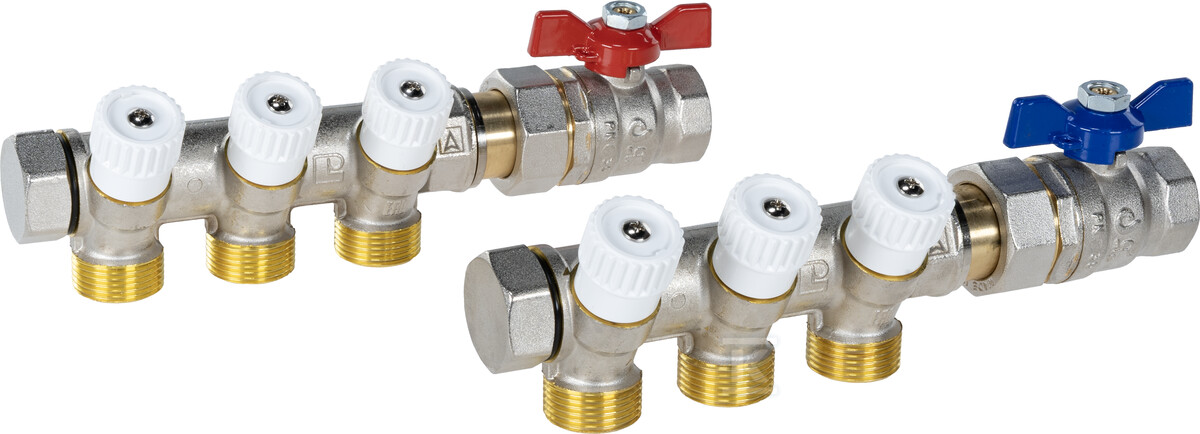

Każdy punkt poboru wyposażono w niezależny zawór odcinający umieszczony bezpośrednio na belce rozdzielacza. Rozwiązanie to umożliwia zamknięcie dopływu wody do pojedynczego obwodu bez wyłączania całej instalacji - przydatne podczas awarii pojedynczego urządzenia (np. przeciekający zawór spłuczki czy uszkodzona bateria) lub wymiany elementu bez konieczności opróżniania całej linii.

Na przyłączach głównych zamontowano dodatkowe zawory kulowe z kolorowymi rączkami (czerwona i niebieska), które pozwalają szybko odciąć dopływ od strony źródła - znacząco przyspiesza to prace montażowe przy pierwszym uruchomieniu oraz prace konserwacyjne wymagające pełnego odcięcia medium.

Konstrukcja zestawu umożliwia podłączenie belek zarówno z lewej, jak i z prawej strony. Instalator może dostosować układ do istniejącej infrastruktury rurowej budynku bez konieczności gięcia rur czy stosowania dodatkowych kolanek - wystarczy odpowiednio zorientować elementy przyłączeniowe względem siebie.

Zakres pracy i kompatybilność systemu

Zestaw pracuje ciśnieniu maksymalnym 10 bar i temperaturze do 120°C, co pozwala na zastosowanie zarówno w standardowych instalacjach ciepłej wody użytkowej (CW), jak i w układach z cyrkulacją CWU wymagających podwyższonej temperatury nośnika.

Rozdzielacz przeznaczony jest do wody pitnej oraz wody użytkowej - spełnia wymagania stawiane przez PZH dla materiałów kontaktujących się z wodą przeznaczoną do spożycia. System ADM jest modułowy: zestaw podstawowy stanowi rdzeń instalacji, który można rozbudować o dodatkowe moduły rozszerzające liczbę punktów poboru bez ingerencji w istniejącą infrastrukturę.

Montaż odbywa się na ścianie lub wewnątrz szafki instalacyjnej - producent przewidział opcjonalne mocowanie ścienne, natomiast sam zestaw nie wymaga regulowanych nóżek ani wsporników dystansowych dzięki sztywności konstrukcji mosiężnej.

Elementy dostawy

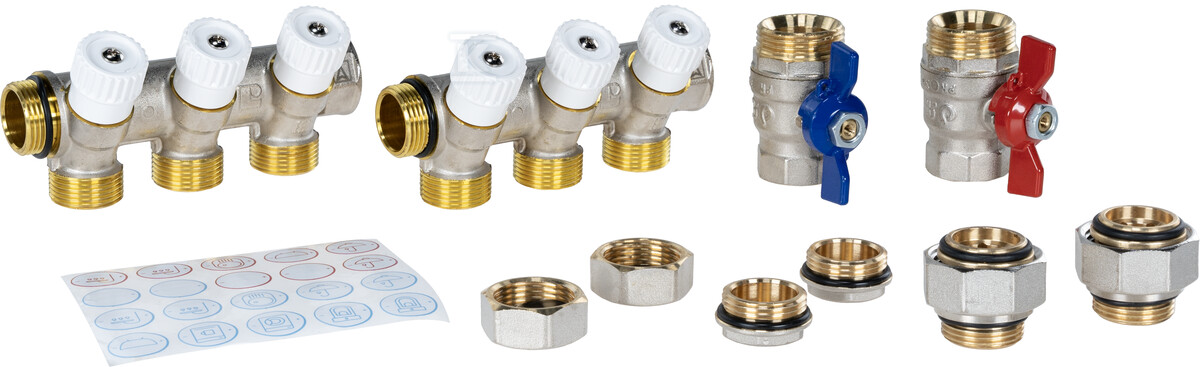

W komplecie znajdują się wszystkie niezbędne elementy do uruchomienia podstawowej konfiguracji:

• 2 belki rozdzielacza (po 3 wyjścia każda),
• 2 zawory odcinające kulowe,
• 2 korki zaślepiające z gwintem zewnętrznym,
• 2 korki zaślepiające z gwintem wewnętrznym,
• naklejki identyfikacyjne do oznaczenia punktów poboru,
• instrukcja montażu.

Dzięki temu instalator otrzymuje gotowy do wdrożenia pakiet - nie musi dokupywać kształtek ani zaworów dennych do standardowej konfiguracji trójpunktowej.
