Zestaw podstawowy rozdzielacza do wody użytkowej ADM 214, G1", 4 punkty poboru 2221400

Mosiężny rozdzielacz do instalacji wodnych

Rozdzielacze serii ADM to sprawdzone rozwiązanie stosowane w instalacjach wody użytkowej - zarówno w budynkach mieszkalnych, jak i obiektach użyteczności publicznej. Zastępują one klasyczny system trójnikowy, co przekłada się na mniejszą liczbę połączeń, krótszy czas montażu oraz niższe ryzyko wycieku w miejscach o ograniczonej dostępności.

Konstrukcja i materiały

Korpus rozdzielacza wykonano z mosiądzu CW617N (elementy główne) oraz CW614N (belki), co zapewnia wysoką odporność na ciśnienie i temperaturę roboczą. Zewnętrzna powłoka niklowana stanowi dodatkową barierę antykorozyjną - istotną zwłaszcza w wilgotnych pomieszczeniach technicznych, gdzie montowany jest rozdzielacz.

Belki mają modułową budowę - specjalna konstrukcja umożliwia ich łączenie bez użycia narzędzi i szczeliwa. Połączenie jest samocentrujące (wszystkie przyłącza punktów poboru pozostają w jednej linii) oraz samouszczelniające. Dzięki temu rozbudowa instalacji o kolejne punkty poboru jest szybka i nie wymaga specjalistycznych umiejętności.

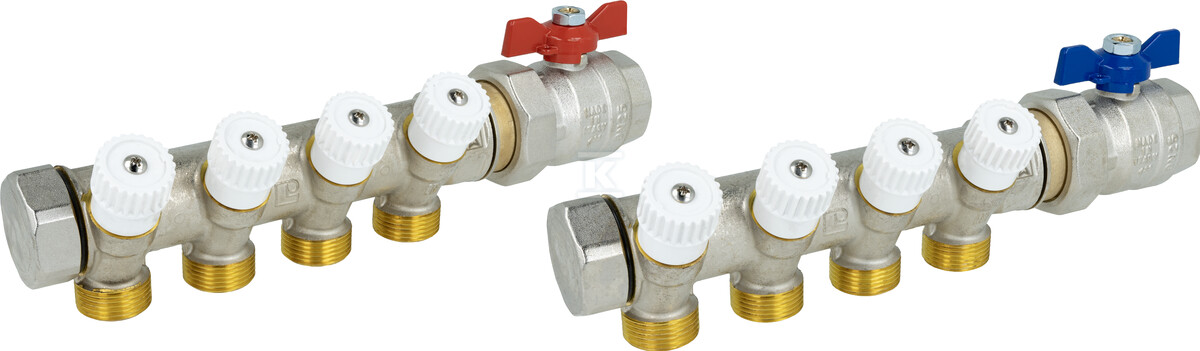

W skład zestawu podstawowego ADM 214 wchodzą dwie belki (po jednej do wody zimnej i ciepłej), zawory odcinające na przyłączach głównych, korki zaślepające (z gwintem wewnętrznym i zewnętrznym) oraz naklejki identyfikacyjne - czerwone dla punktów poboru gorącej wody, niebieskie dla zimnej. Na białych pokrętłach zaworów można nakleić oznaczenia przypisane do konkretnych obwodów.

Funkcjonalność i obsługa serwisowa

Każdy punkt poboru wyposażony jest w niezależny zawór odcinający. Obrót pokrętła zgodnie z ruchem wskazówek zegara zamyka przepływ do danego obwodu; obrót przeciwny - otwiera go. Zawory nie służą do regulacji przepływu; podczas normalnej pracy instalacji powinny pozostawać w pełni otwarte lub zamknięte.

Ta cecha ma kluczowe znaczenie przy serwisie. W przypadku awarii jednego obwodu instalator może odciąć tylko ten fragment, nie zakłócając pracy pozostałych punktów poboru. W systemie trójnikowym dostęp do trójników umieszczonych w posadzce lub ścianie bywa mocno utrudniony - tutaj wszystkie połączenia są na widoku.

Zawory odcinające na przyłączach głównych (z czerwonym pokrętłem dla belki ciepłej wody, niebieskim dla zimnej) przyspieszają prace montażowe i konserwacyjne. Elementy dostawy umożliwiają podłączenie zasilania zarówno z lewej, jak i z prawej strony - instalator dobiera konfigurację na etapie montażu.

Parametry pracy i warunki stosowania

Rozdzielacz pracuje przy ciśnieniu maksymalnym 10 bar (ciśnienie robocze i różnicowe), obsługując medium o temperaturze do 120°C. Przyłącza główne mają średnicę G1" (z lewej strony gwint wewnętrzny G1", z prawej G1"), natomiast każdy punkt poboru wyposażono w przyłącze G3/4" eurokonus o rozstawie 40 mm.

Rozdzielacz przeznaczony jest do wody pitnej oraz wody CO. Produkt posiada atest higieniczny wydany przez NIZP-PZH, co potwierdza bezpieczeństwo materiałów kontaktujących się z wodą przeznaczoną do spożycia.

Przed uruchomieniem należy starannie przepłukać instalację, usuwając pozostałości po lutowaniu czy cięciu rur. W instalacjach wody użytkowej zaleca się montaż filtra siatkowego (np. AWF AFRISO), który chroni rozdzielacz przed zanieczyszczeniami stałymi.

Produkt podlega dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie jest znakowany znakiem CE - to typowe dla armatury tego rodzaju o niskim ryzyku ciśnieniowym.

Rozbudowa i akcesoria

Zestaw podstawowy ADM 214 obsługuje 4 punkty poboru (po dwie belki połączone szeregowo). Jeśli instalacja wymaga większej liczby obwodów, można dokupić moduły rozszerzające ADM serii 102/103/104 (G3/4") lub 112/113/114 (G1") - każdy dodaje odpowiednio 2, 3 lub 4 punkty poboru.

Do cyrkulacji c.w.u. przewidziano dedykowane moduły ADM 402/412 wyposażone dodatkowo w pompę obiegową APW lub grupę pompową WZS - rozwiązanie kompletne, przyspieszające montaż pętli cyrkulacyjnej.

Dla ochrony przed czynnikami zewnętrznymi i poprawy estetyki rozdzielacz można zamontować w plastikowej szafce natynkowej lub podtynkowej (do wyboru: na max 4, 6, 8 lub 10 punktów poboru). Szafka zawiera wszystkie niezbędne uchwyty i obejmy montażowe.

Rozdzielacz ADM to rozwiązanie bezobsługowe - wymaga jedynie okresowej kontroli szczelności połączeń (przynajmniej raz w roku) oraz wizualnej oceny stanu technicznego armatury towarzyszącej.
