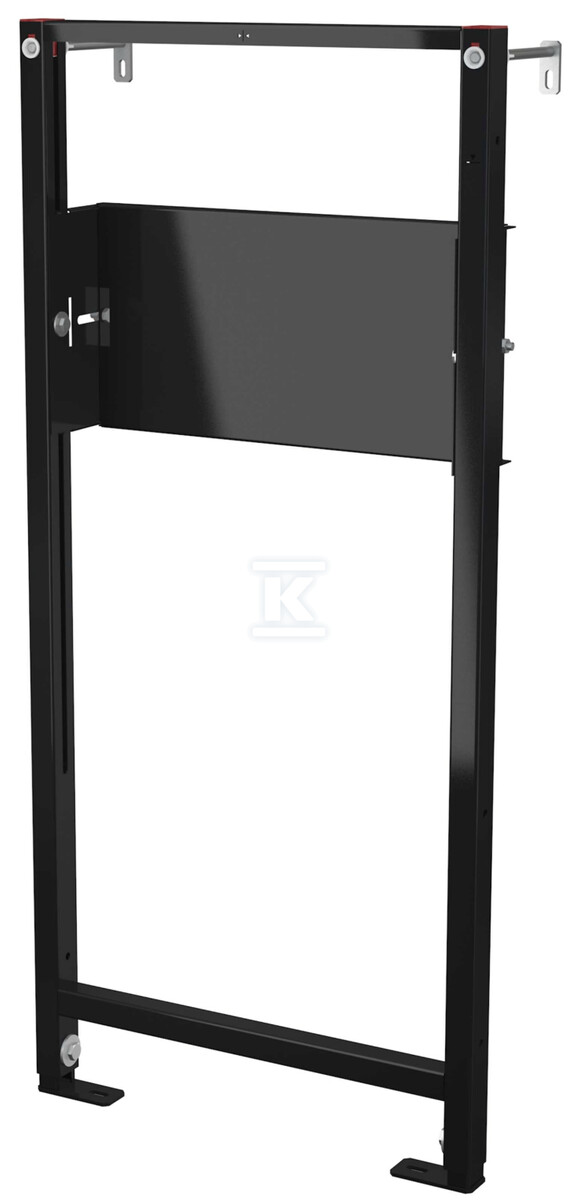

Rama montażowa do baterii podtynkowej A104PB/1120

Rama samonośna do montażu baterii podtynkowej na wysokości 1,12 m

Rama montażowa przeznaczona do instalacji armatury podtynkowej przed ścianą nośną lub w zabudowie z płyt gipsowo-kartonowych. Samonośna konstrukcja z profilu C pozwala na stabilne osadzenie miksera podtynkowego bez konieczności budowy dodatkowej, masywnej konstrukcji wsporczej. Wysokość robocza 1120 mm odpowiada standardowemu montażowi baterii prysznicowych i umywalkowych w łazience, a regulowane elementy dopasowują ramę do grubości ściany i warunków na budowie.

Konstrukcja i montaż

Rama jest samonośna i wykonana z ceownika, co zapewnia sztywność przy zachowaniu możliwości montażu w lekkich ścianach działowych. Budowa ramy umożliwia zakotwienie zarówno w konstrukcji płyt gipsowo-kartonowych, jak i bezpośrednio do ściany nośnej.

• Regulowane nogi kotwiące z hamulcem w zakresie 0-200 mm pozwalają na precyzyjne wypoziomowanie i dociśnięcie ramy do podłoża. Hamulec blokuje ustawioną pozycję, co ogranicza samoistne przesuwanie się elementów podczas prac wykończeniowych.
• Regulowane rozpórki stabilizują konstrukcję na szerokość zabudowy i ułatwiają utrzymanie prostokątnego kształtu ramy przed ostatecznym zamocowaniem.
• Ścianki działowe z regulacją wysokości wspierają montaż w różnych grubościach zabudowy.

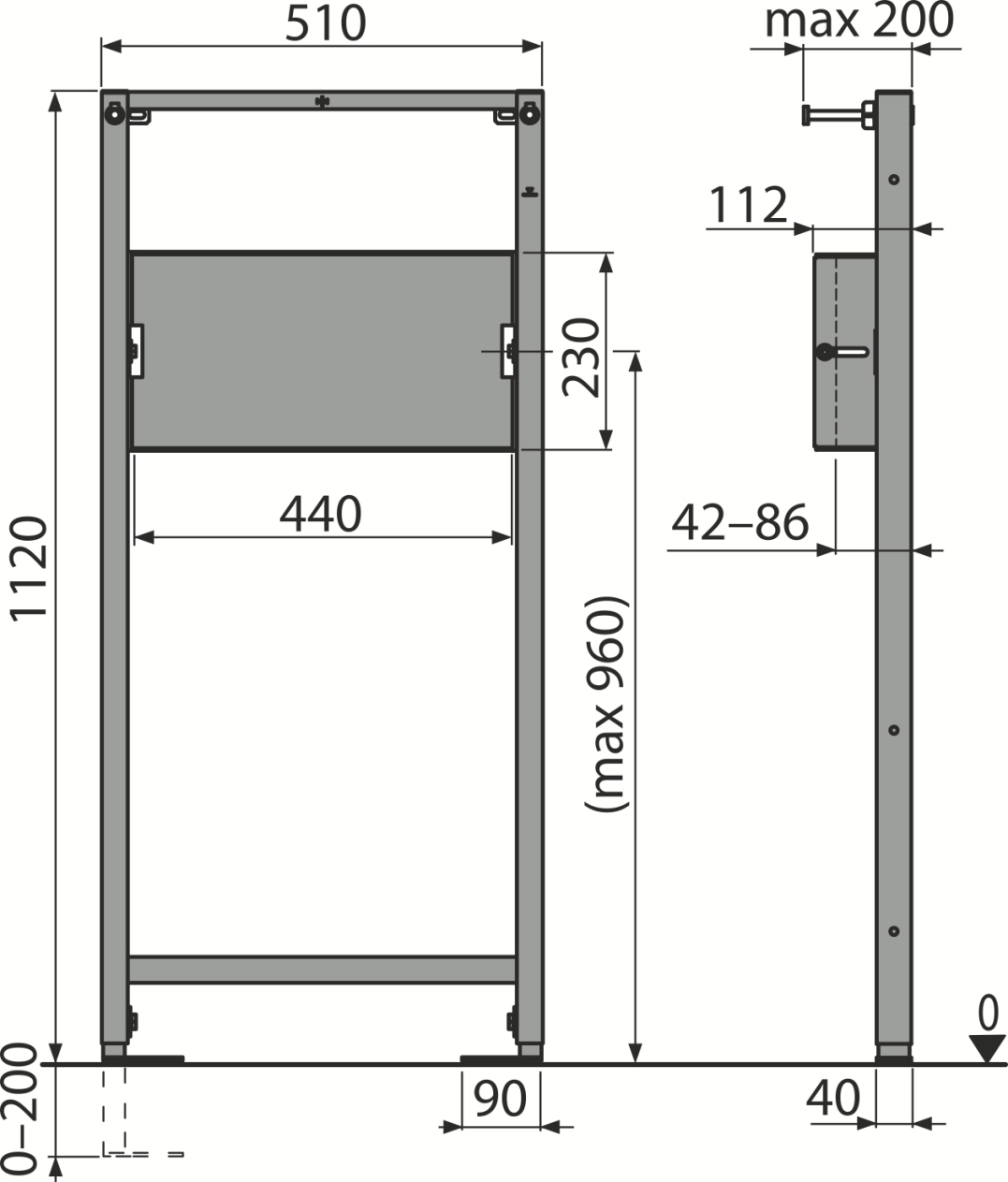

Wymiary gabarytowe ramy to 1125 x 515 x 75 mm, co pozwala zaplanować wnękę instalacyjną już na etapie projektu ścianki.

Materiał i wytrzymałość

Konstrukcja wykonana jest z metalu malowanego proszkowo. Powłoka proszkowa zwiększa odporność na uszkodzenia mechaniczne i działanie wilgoci typowej dla pomieszczeń mokrych.

• Test wytrzymałości przeprowadzony na poziomie 150 kg potwierdza nośność ramy w warunkach eksploatacji z obciążeniem armatury i użytkownika.
• Metalowa, samonośna rama z ceownika zapewnia stabilność bez dodatkowych wzmocnień.

Zastosowanie i kompatybilność

Rama przeznaczona jest do montażu osprzętu podtynkowego, w szczególności miksera podtynkowego. Nadaje się do instalacji przed ścianą nośną oraz do zabudowy w ścianach z karton-gipsu, gdzie tradycyjne kotwienie jest utrudnione.

W zestawie znajduje się rama, płyta montażowa do baterii podtynkowej oraz zestaw mocujący składający się ze śruby O8 x 60 - 4 szt. i kołka O12 - 4 szt. Elementy te pozwalają na szybkie rozpoczęcie montażu bez konieczności dokupywania podstawowego osprzętu kotwiącego.
