Kołnierz ogniochronny INTU FR COLLAR L SLIM 1603005250

Ogniochronne uszczelnienie przejść instalacyjnych z rolki

Kołnierz z rolki przeznaczony jest do tworzenia szczelnych, odpornych na ogień przejść rur metalowych i z tworzyw sztucznych, kabli oraz rur kablowych pojedynczych i w wiązkach przez ściany i stropy. Rozwiązanie w formie rolki pozwala dopasować długość wsadu pęczniejącego i obudowy do średnicy zewnętrznej owijanej instalacji oraz do liczby owinięć, a następnie dociąć obudowę stalową i dobrać typ oraz ilość mocowań zgodnie z kartą techniczną. Dzięki temu sprawdza się w trudno dostępnych miejscach, przy rurze w narożu, w nietypowym położeniu rury pod kątem, przy kolanku czy wpuscie, a także przy rurach izolowanych i przy wiązkach kilku przewodów.

Konstrukcja i materiały pęczniejące

Rdzeń tworzy minimum dwie warstwy materiału pęczniejącego na bazie grafitu o nominalnej grubości 2,0 mm i szerokości 30 mm. Wkład umieszczony jest w stalowej obudowie z blachy nierdzewnej o grubości 0,5 mm. Obudowa wyposażona jest w uchwyty mocujące, które służą do przymocowania kołnierza do przegrody. Materiał pęcznieje pod wpływem temperatury powyżej 140°C, co zapewnia wysoki stopień pęcznienia i zamknięcie szczeliny w warunkach pożaru. Klasa odporności ogniowej sięga EI 120. Produkt dostarczany jest bez metryczek informacyjnych.

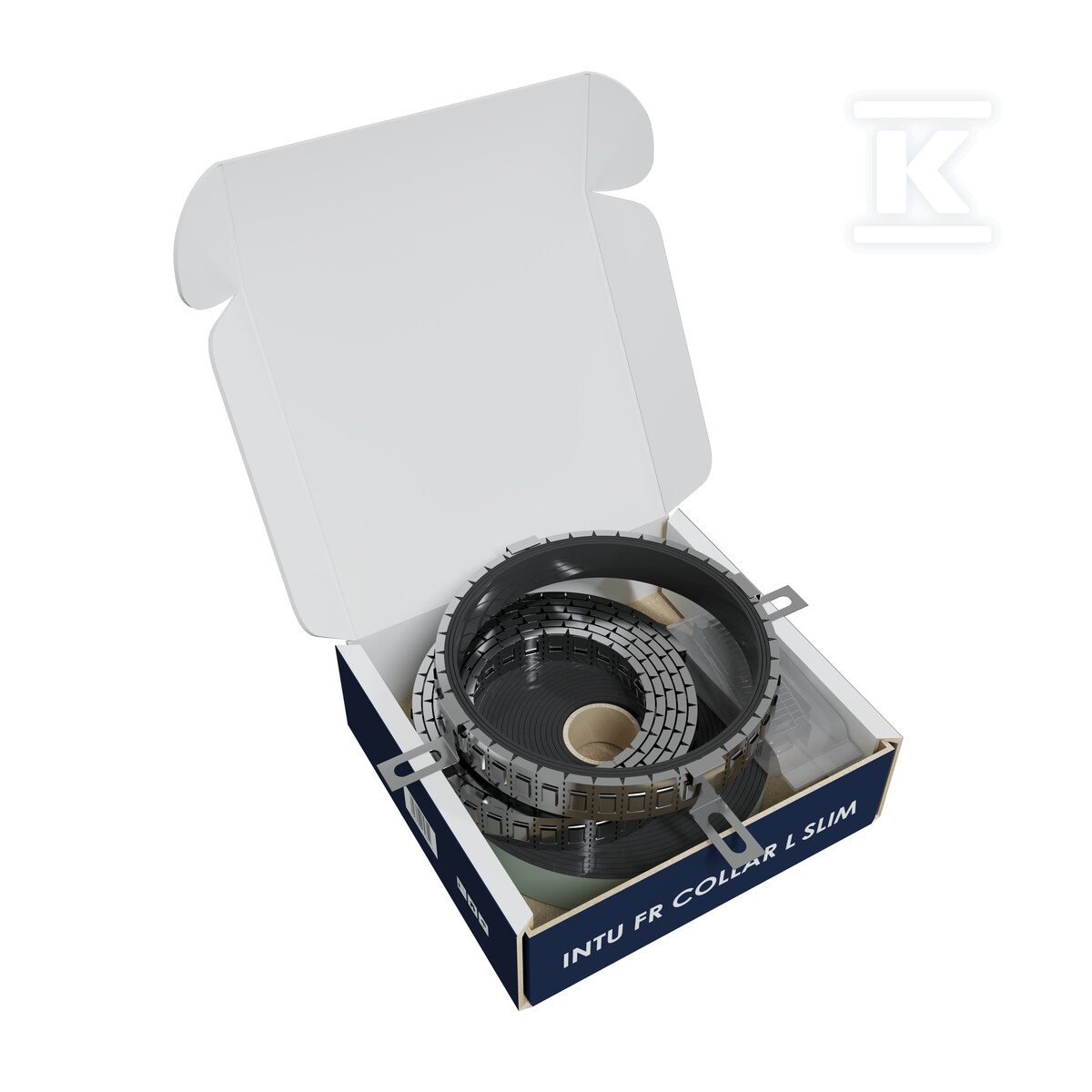

W praktyce instalacyjnej obudowa o wysokości 30 mm i długości 2,52 m oraz taśma ogniochronna 30 x 2,0 mm o długości 12 m pozwalają na wykonanie uszczelnienia o zmiennej średnicy bez konieczności stosowania sztywnych, prefabrykowanych pierścieni. Do kompletu kołnierza dołączane są krótkie uchwyty mocujące typu S, które łączą kołnierz z podłożem.

Zastosowania i montaż w nietypowych warunkach

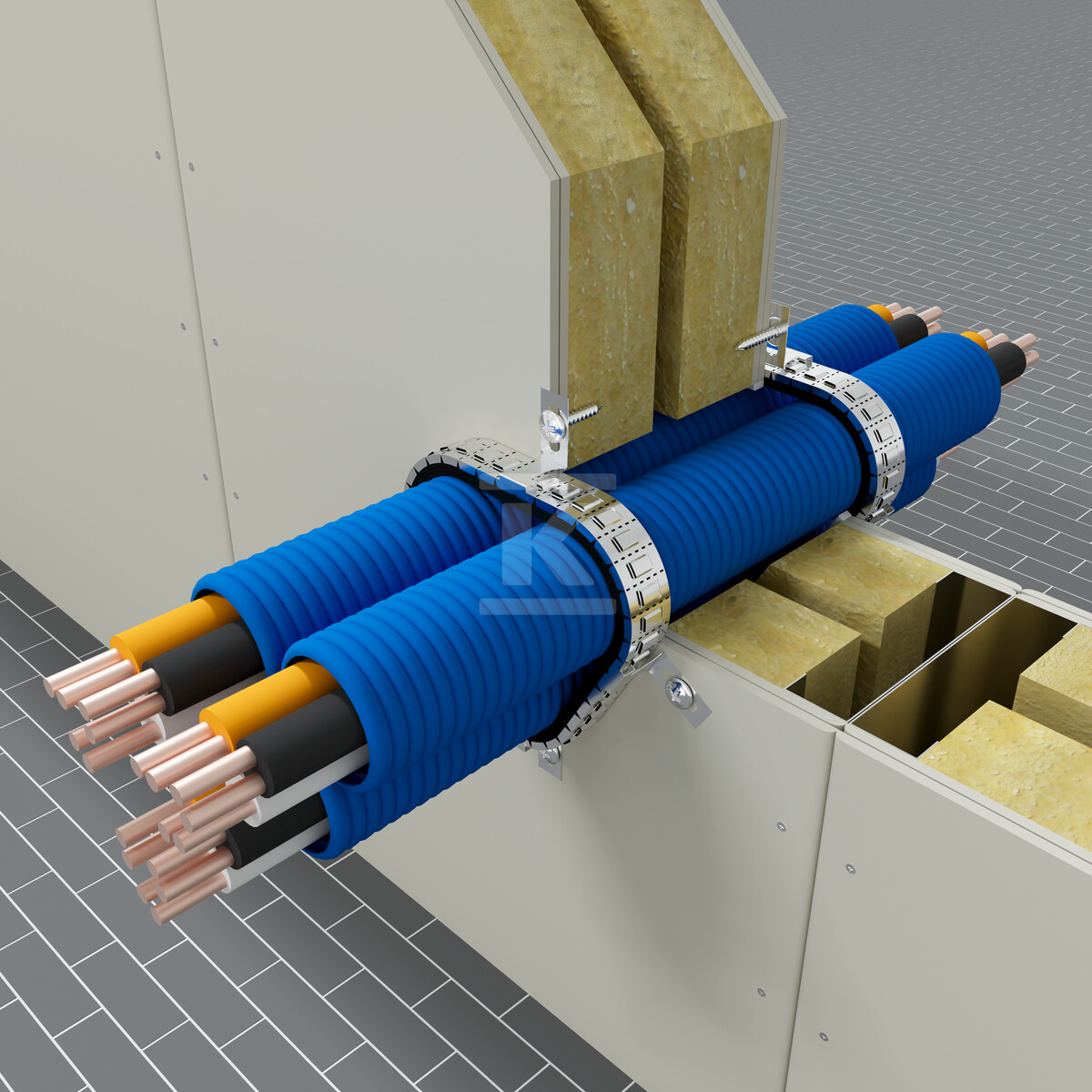

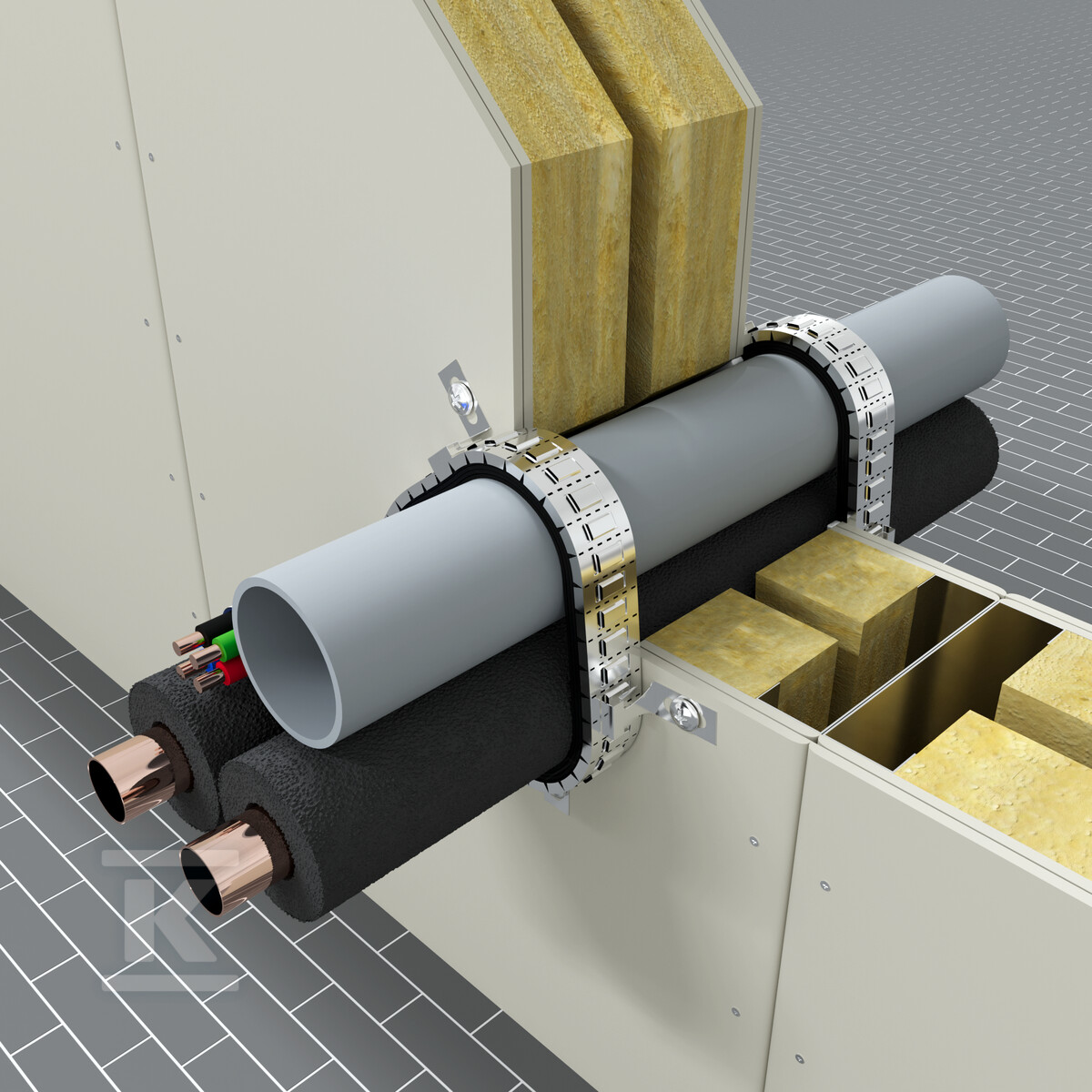

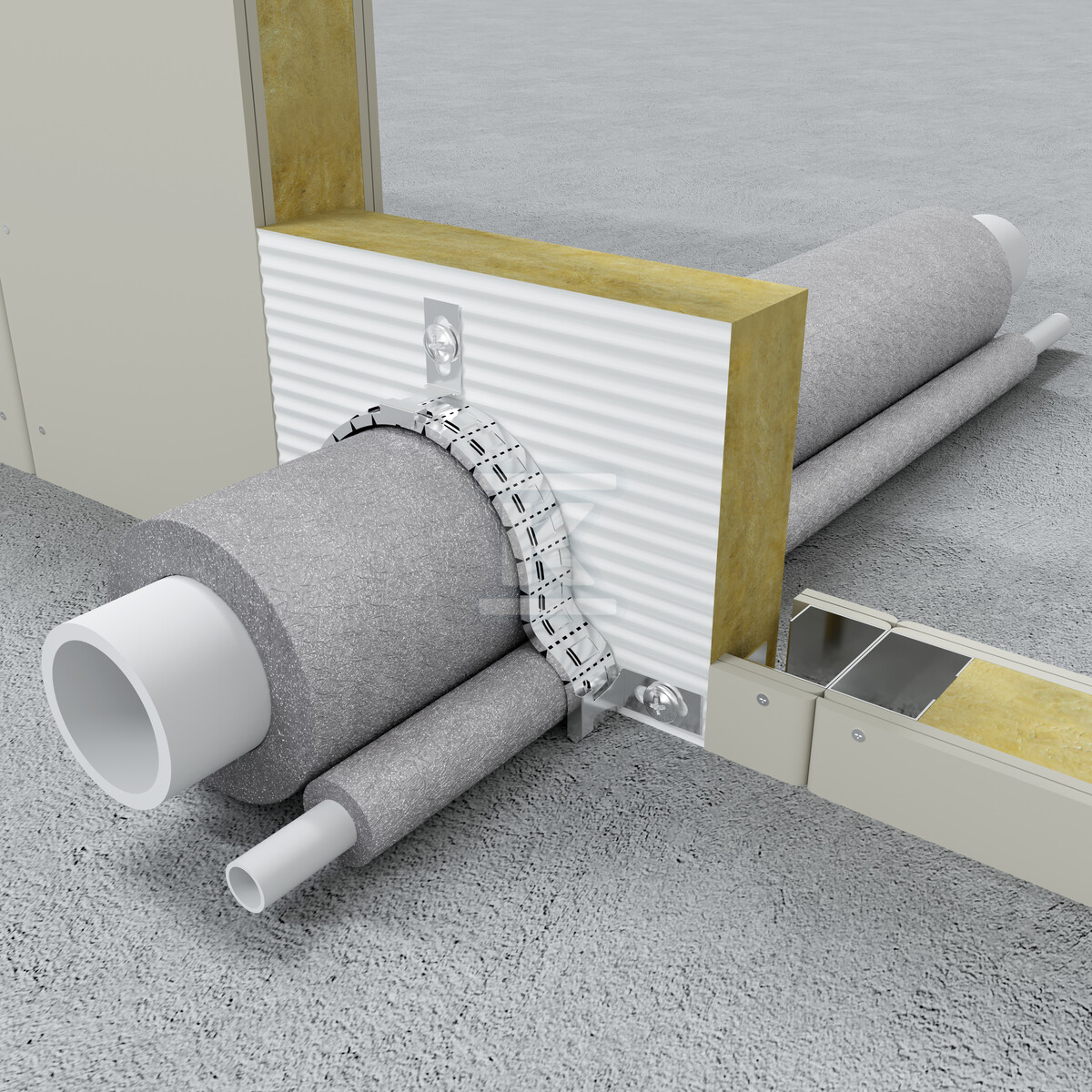

Kołnierz służy do uszczelniania przejść instalacyjnych rur metalowych w izolacji palnej, rur palnych izolowanych lub nieizolowanych oraz kabli i rur kablowych. Uniwersalna forma rolkowa ułatwia zabezpieczenie wiązek klimatyzacyjnych i przewodów ułożonych pod kątem lub w miejscach ograniczonej przestrzeni. Po owinięciu instalacji dobiera się odpowiednią długość wsadu pęczniejącego i liczbę owinięć, docina obudowę stalową oraz ustala typ i ilość mocowań. Rozwiązanie jest stosowane zarówno w ścianach, jak i w stropach.

Warunki przegród i przechowywania

Zastosowanie wymaga przegród o odpowiedniej grubości i budowie. W ścianach elastycznych minimalna grubość to 100 mm, konstrukcja ze stalowych lub drewnianych słupków wyłożona z obu stron minimum dwiema warstwami płyt gipsowo-kartonowych, przy czym łączna grubość warstwy płyt po jednej stronie wynosi co najmniej 25 mm. W ścianach sztywnych minimalna grubość to 100 mm z elementów betonowych lub murowych o gęstości minimum 450 kg/m3. W stropach sztywnych minimalna grubość to 100 mm z betonu komórkowego, zbrojonego lub zwykłego o gęstości minimum 550 kg/m3.

Przechowywanie powinno odbywać się w suchych i chłodnych warunkach w temperaturze od +5°C do +35°C, co zabezpiecza właściwości materiału pęczniejącego przed degradacją.
