Płyta ogniochronna INTU FR UNIBOARD 1-S 1200x500x50 2312060510

Płyta mineralna z powłoką ogniochronną do dużych przepustów kablowych i rur

INTU FR UNIBOARD 1-S przywraca odporność ogniową przegród elastycznych, sztywnych ścian oraz sztywnych stropów w miejscach penetrowanych przez instalacje kablowe i rurowe. Płyta przeznaczona jest do uszczelnienia dużych przejść kablowych oraz do zabezpieczenia rur palnych w połączeniu z systemowymi elementami INTU FR. Rozwiązanie sprawdza się tam, gdzie standardowe uszczelnienia nie zapewniają wymaganej klasy odporności ogniowej, a jednocześnie potrzebna jest szybka realizacja bez utraty szczelności akustycznej.

Budowa i powłoka ogniochronna

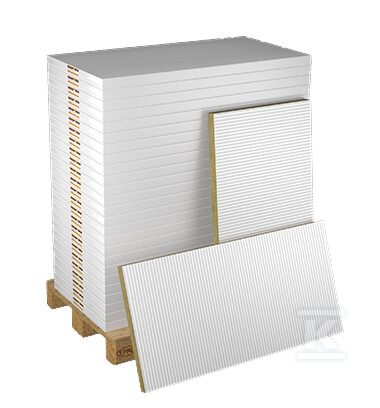

Rdzeniem jest płyta z wełny mineralnej o gęstości minimum 140,0 kg/m3 i grubości 50 mm. Jedna strona płyty pokryta jest powłoką ogniochronną INTU FR UNICOAT P, nałożoną w suchej grubości 0,5 mm. Wersja 1-S oznacza malowanie jednostronne, co pozwala na montaż z aktywną stroną skierowaną w stronę zagrożenia. Format płyty to 1200 x 600 mm, dostarczanej jako pojedyncza sztuka, zwykle w paletyzacji 25 sztuk na palecie. Produkt dostarczany jest bez metryczek informacyjnych.

W konstrukcji mineralnej uzyskuje się zarówno barierę termiczną, jak i zdolność do tłumienia dźwięku. Powłoka INTU FR UNICOAT P współpracuje z wełną, tworząc spójny system reakcji na działanie wysokiej temperatury w miejscu przepustu.

Zastosowanie w ścianach i stropach

Płyta stosowana jest w ścianach elastycznych, ścianach sztywnych oraz stropach sztywnych, w których występują:

• duże przepusty kablowe, koryta kablowe, drabiny kablowe i rury instalacyjne,
• przejścia rur palnych i niepalnych, z izolacją lub bez izolacji.

W przypadku rur palnych INTU FR UNIBOARD 1-S pracuje w układzie z kołnierzem w rolce INTU FR COLLAR L SLIM lub z masą grafitową INTU FR GRAPHITE. Do uszczelnienia dużych przejść kablowych zalecane jest zastosowanie podwójnej płyty 1-S, co pozwala uzyskać klasę odporności ogniowej do EI 120.

Dodatkowo płyta zapewnia izolację akustyczną przegrody w miejscu przepustu, co jest istotne w obiektach użyteczności publicznej i przemysłowych.

Montaż i praktyczne właściwości

System oparty na płycie mineralnej umożliwia szybki i łatwy montaż bez konieczności stosowania skomplikowanych form. Płyta tnie się na wymiar w miejscu instalacji, dopasowując do kształtu i wielkości przepustu. Dzięki płaskiej formie i jednolitej powłoce montaż przebiega bez dodatkowych przygotowań powierzchni.

Rozwiązanie jest przeznaczone zarówno do nowych realizacji, jak i do prac modernizacyjnych, gdzie konieczne jest przywrócenie ciągłości odporności ogniowej istniejącej przegrody. Kompatybilność z elementami INTU FR COLLAR L SLIM i INTU FR GRAPHITE pozwala na budowę kompletnego uszczelnienia przepustów mieszanych, kablowo-rurowych.

Zgodność i dokumentacja

Produkt posiada Deklarację Właściwości Użytkowych DoP 5/2024. Zastosowanie w systemach klasyfikowanych do EI 120 potwierdzone jest w ramach oceny zgodności dla przepustów kablowych i rurowych w ścianach i stropach.

Posiadany certyfikat BREEAM wskazuje na uwzględnienie kryteriów oceny środowiskowej w procesie projektowym i produkcyjnym. Płyta przeznaczona jest do stosowania zgodnie z dokumentacją techniczną INTU FR UNIBOARD TDS.
