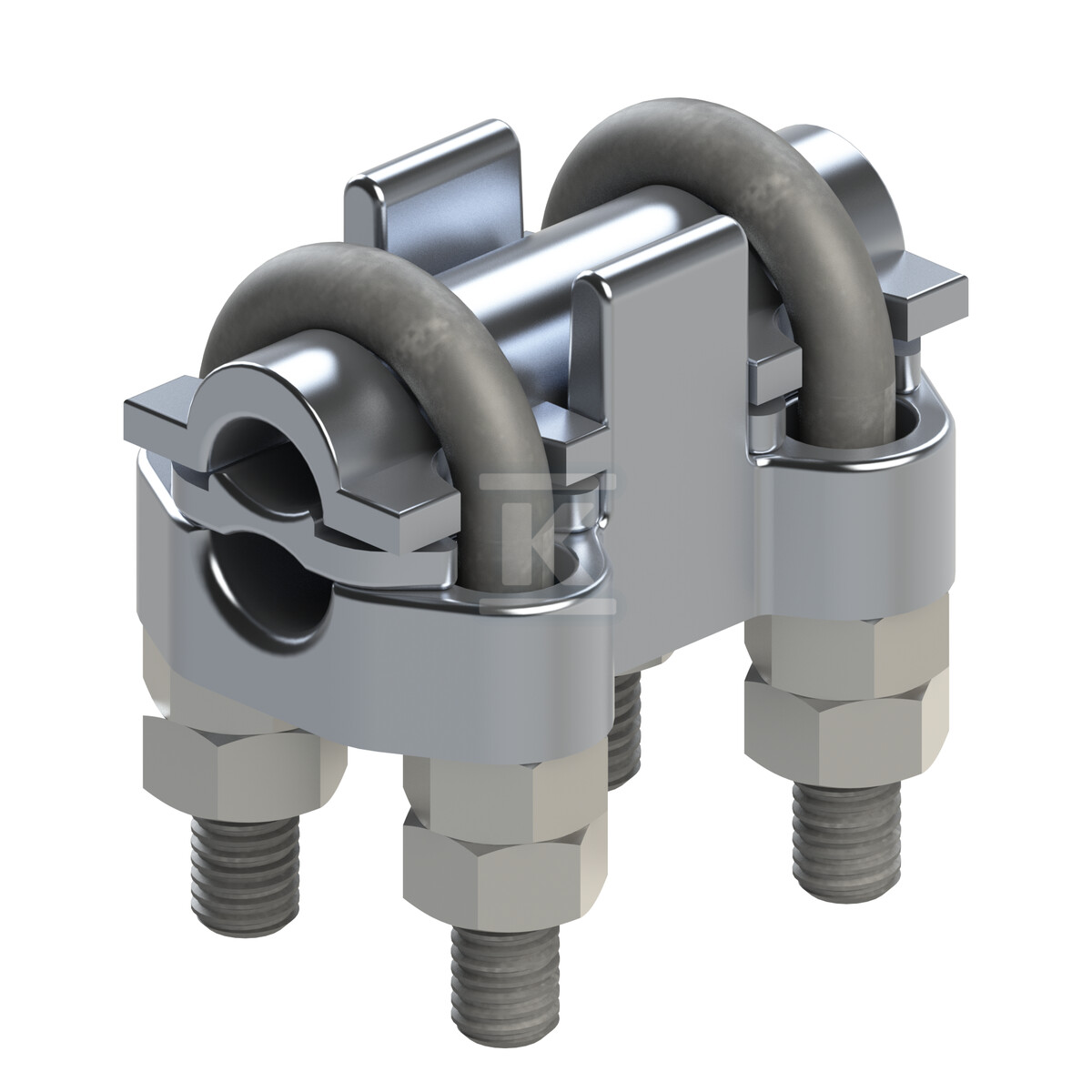

Łącznik kabłąkowy 38-141 (70) 38141

Łącznik kabłąkowy ze sworzniem śrubowym do napowietrznych linii przesyłowych

Łącznik kabłąkowy ze sworzniem śrubowym przeznaczony jest do pewnego przenoszenia wysokich obciążeń mechanicznych i elektrycznych w napowietrznych liniach przesyłowych. Rozwiązanie z symbolem 38141 łączy prostą budowę z parametrami pozwalającymi na stabilną pracę połączenia nawet przy krytycznych przeciążeniach w sieci. Dzięki sworzniowi śrubowemu montaż jest powtarzalny i kontrolowany, a całość zapewnia trwałe połączenie elementów zawieszenia i przewodów.

Konstrukcja i materiał

Wykonanie ze stali cynkowanej ogniowo zapewnia odporność na korozję oraz ścieranie w warunkach zewnętrznych. Powłoka cynkowa chroni przed działaniem wilgoci, zmiennych temperatur i zanieczyszczeń typowych dla linii napowietrznych. Kompaktowe wymiary ułatwiają obsługę na wysokości:

• długość 70 mm
• szerokość 16 mm
• masa 0,65 kg

Niska masa przy zachowaniu sztywności konstrukcji ogranicza obciążenie konstrukcji wsporczych, a jednocześnie pozwala na szybkie operacje montażowe.

Wytrzymałość mechaniczna i obciążenie prądowe

Parametry nośne łącznika odpowiadają wymaganiom zastosowań energetycznych. Obciążenie niszczące wynosi 120 kN, co oznacza wysoki zapas bezpieczeństwa przy przenoszeniu sił mechanicznych pochodzących od naciągu przewodów i obciążeń środowiskowych. Obciążenie prądowe 16 kA pozwala na bezpieczne odprowadzanie prądów roboczych i zwarciowych w sieci. Połączenie tych dwóch wartości przekłada się na stabilność pracy w sytuacjach przeciążeniowych i ogranicza ryzyko przegrzewania styku.

Zastosowanie i montaż

Produkt znajduje zastosowanie w liniach napowietrznych przesyłowych, w połączeniach elementów zawieszenia, odciągów i osprzętu mocowanego do przewodów. Sworzeń śrubowy umożliwia regulację i pewne dociśnięcie elementów, co przekłada się na brak luzów eksploatacyjnych. Stosowany jest przez instalatorów sieci elektroenergetycznych tam, gdzie wymagane jest trwałe i sprawdzone połączenie mechaniczno-elektryczne o udokumentowanej nośności.
