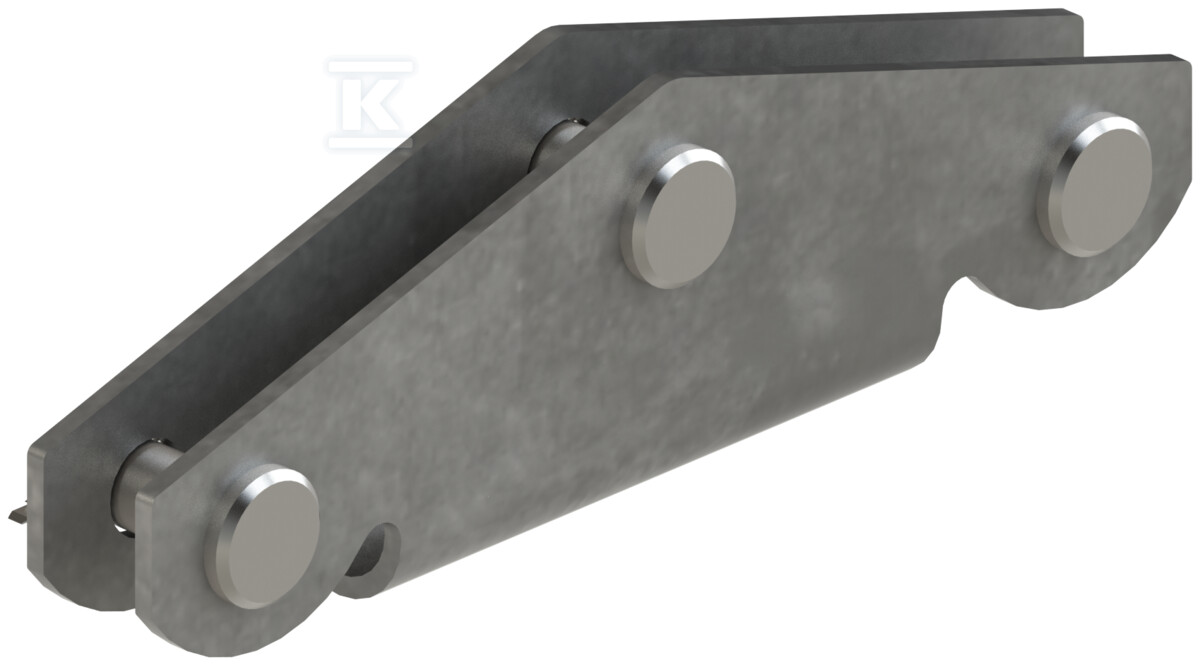

Łącznik orczykowy NK 38253

Dwurzędowy łącznik orczykowy do łańcuchów izolatorów wiszących

Łącznik orczykowy dwurzędowy przeznaczony jest do łączenia izolatorów wiszących w łańcuchy dwurzędowe linii napowietrznych. Rozwiązanie sprawdza się przy budowie i modernizacji sieci niskiego napięcia, gdzie wymagane jest pewne i powtarzalne połączenie elementów osprzętu w pionowym układzie dwurzędowym. Dzięki prostej geometrii orczyka montaż przebiega szybko, a konstrukcja zapewnia stabilne przeniesienie obciążeń między izolatorami a pozostałym osprzętem.

Konstrukcja i materiał

Wykonany ze stali, w typowym dla osprzętu liniowego wykonaniu cynkowanym ogniowo zgodnie z PN-EN ISO 1461. Powłoka cynkowa zwiększa odporność na korozję w warunkach atmosferycznych, co przekłada się na długą żywotność w ekspozycji na wilgoć, opady i zanieczyszczenia typowe dla linii napowietrznych. Stalowa baza zapewnia sztywność połączenia i odporność na odkształcenia mechaniczne podczas montażu oraz w eksploatacji.

Zastosowanie i montaż w liniach napowietrznych

Produkt służy do łączenia izolatorów wiszących w łańcuchy dwurzędowe oraz, szerzej, do łączenia różnych elementów osprzętu w łańcuchach izolatorów. Stosowany jest w liniach napowietrznych niskich napięć, gdzie dwurzędowy układ izolatorów wymaga elementu łączącego o odpowiedniej nośności i geometrii orczyka. Łącznik umożliwia tworzenie ciągłych, stabilnych łańcuchów, które przenoszą siły naciągu przewodów i obciążenia środowiskowe na konstrukcję wsporczą.

• łączenie izolatorów wiszących w układ dwurzędowy
• budowa łańcuchów izolatorów w liniach napowietrznych NN
• uniwersalne łączenie elementów osprzętu liniowego w łańcuchach

Wytrzymałość i wymiary użytkowe

W dokumentacji producenta podano masę około 1,10 kg, co ułatwia manipulację na wysokości i ogranicza obciążenie konstrukcji wsporczej. Deklarowane obciążenie niszczące wynosi 160 kN, co zapewnia duży zapas bezpieczeństwa przy typowych obciążeniach eksploatacyjnych linii napowietrznych.
