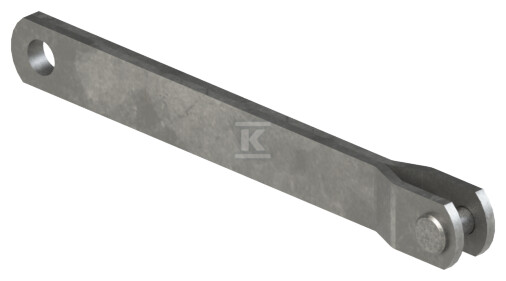

Łącznik przedłużający jednowidlasty L-400 38430

Uniwersalne przedłużenie zawieszenia przewodów w liniach napowietrznych

Łącznik przedłużający jednowidlasty to element osprzętu liniowego przeznaczony do precyzyjnej regulacji długości zawieszenia przewodów. Pozwala wydłużyć odcinek między punktem mocowania a przewodem bez konieczności wymiany całego zawieszenia, co upraszcza montaż i późniejsze korekty geometrii linii. Rozwiązanie sprawdza się zarówno przy budowie nowych odcinków, jak i przy modernizacji istniejących sieci, gdzie wymagane jest zachowanie prawidłowego strzałki zwisu i odstępów.

Konstrukcja i materiał

Wykonanie ze stali cynkowanej ogniowo zgodnie z PN-EN ISO 1461 zapewnia odporność na korozję w warunkach zewnętrznych, typowych dla infrastruktury energetycznej i telekomunikacyjnej. Powłoka cynkowa uzyskiwana w procesie zanurzeniowym tworzy trwałą barierę ochronną, a jednocześnie zachowuje dobrą przyczepność dla kolejnych połączeń mechanicznych.

Element ma wysokość roboczą 400 mm i masę 2,9 kg, co pozwala na swobodne operowanie podczas montażu bez konieczności stosowania dodatkowego podparcia. Jednowidlasty kształt umożliwia szybkie wprowadzenie i stabilne osadzenie w istniejącym osprzęcie, a symetryczna geometria ułatwia orientację na wysokości.

Zastosowanie i montaż

Łącznik służy do regulacji długości zawieszenia przewodów oraz do łączenia różnych elementów osprzętu w liniach napowietrznych. Stosowany jest w zestawach zawieszeniowych, wspornikach i konstrukcjach odciągowych, gdzie potrzebne jest wydłużenie bez utraty ciągłości mechanicznej.

• pozwala na korekcję zwisu przewodu po montażu,
• umożliwia dopasowanie do nieregularnego ukształtowania terenu i różnej wysokości słupów,
• współpracuje z typowym osprzętem mocującym stosowanym w sieciach SN i nN,
• montaż odbywa się standardowymi narzędziami linowymi, bez konieczności spawania.

Dzięki temu instalator zyskuje elastyczność na etapie realizacji, a użytkownik końcowy - stabilne i przewidywalne warunki pracy linii.

Wytrzymałość i warunki pracy

Minimalne obciążenie niszczące 120 kN oznacza wysoki zapas bezpieczeństwa przy obciążeniach statycznych i dynamicznych występujących w eksploatacji. Parametr ten dotyczy połączenia w całości, co w praktyce przekłada się na odporność na przeciążenia wywołane wiatrem, lodem i skokami temperatury.

Stalowa konstrukcja z powłoką ogniową dobrze znosi wahania temperatur i wilgotność, a brak elementów organicznych ogranicza starzenie materiału. Łącznik pracuje w pozycji pionowej lub lekko skośnej, zgodnie z typowymi schematami zawieszenia, i nie wymaga dodatkowej konserwacji poza okresową kontrolą stanu powłoki i połączeń śrubowych.

Taki zestaw cech - regulacja długości, wysoka nośność i odporna na korozję stal - czyni element praktycznym wyborem do sieci napowietrznych, gdzie liczy się trwałość połączenia i możliwość szybkiej adaptacji do warunków w terenie.
