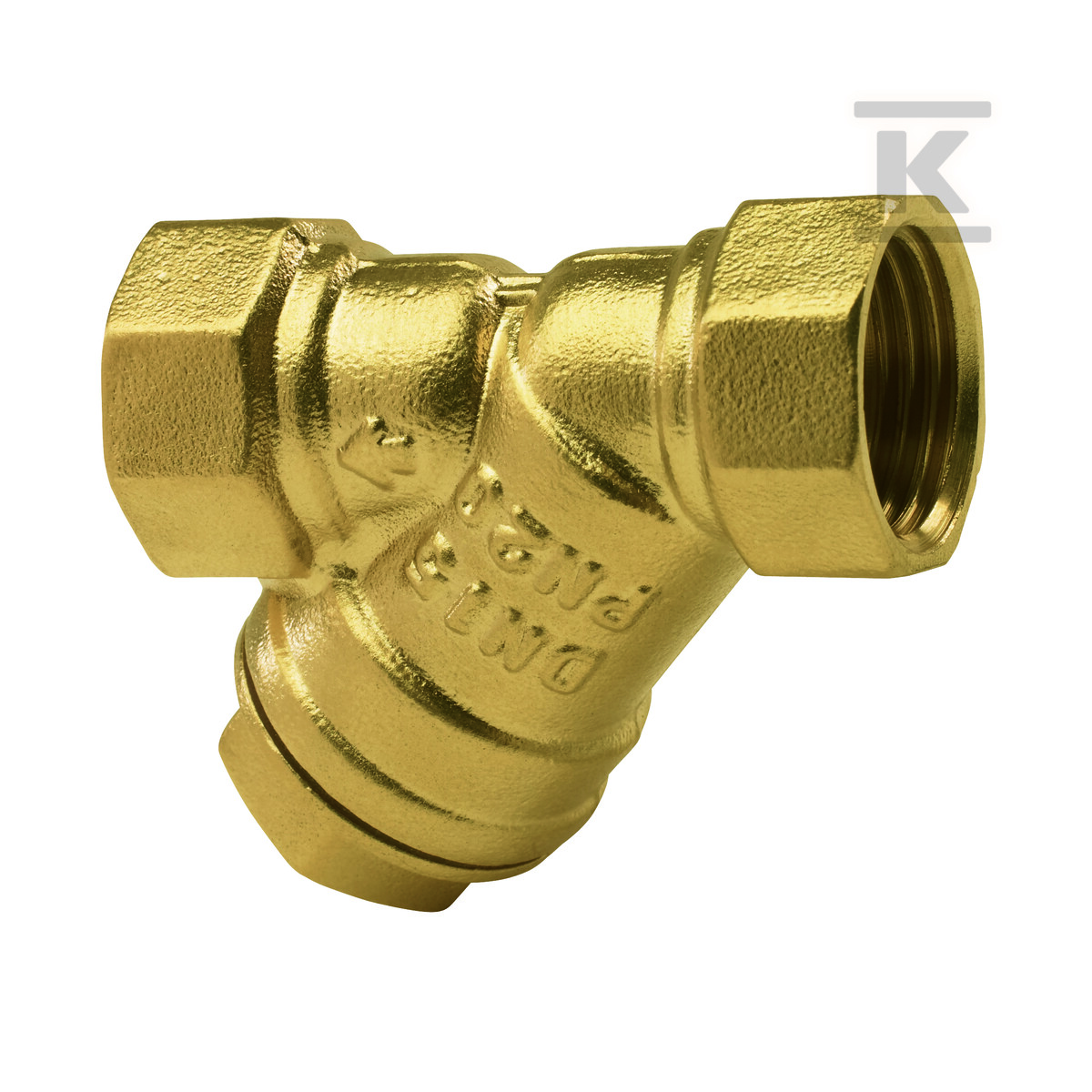

Filtr kątowy STOP, 2 GW x 2 GW 01835

Ochrona instalacji wodnych filtrem kątowym STOP 2 GW

Filtr kątowy STOP 2 GW x 2 GW to mosiężny filtr skośny przeznaczony do ochrony sieci wodociągowych przed zanieczyszczeniami mechanicznymi. Jednolity korpus z korkiem umożliwia szybkie czyszczenie siatki bez demontażu całego elementu z instalacji. Stalowa siatka filtracyjna ogranicza przedostawanie się cząstek stałych do armatury, pomp i urządzeń końcowych, co wydłuża ich żywotność i stabilizuje pracę systemu.

Konstrukcja i materiały

Korpus i korek wykonane są z mosiądzu, uszczelka to fibra, a element filtracyjny ze stali nierdzewnej. Taka kombinacja zapewnia odporność na korozję w wodzie pitnej i ciepłej wodzie użytkowej oraz trwałość połączeń gwintowych. Gwint zgodny z ISO 228 umożliwia montaż w standardowych instalacjach z połączeniem 2 GW x 2 GW. Wymiary elementu to długość 123 mm i wysokość 92 mm, co pozwala na zabudowę w ograniczonej przestrzeni przy zachowaniu pełnej przepustowości. Siatka ma otwory o średnicy 1000 mikrona, z gęstością ok. 70 otworów na cm2, co zapewnia skuteczne zatrzymywanie zanieczyszczeń przy niskiej stracie ciśnienia.

Zastosowanie i warunki pracy

Filtr przeznaczony jest do instalacji wodnych, sieci rozdzielczych wody pitnej, ujęć wody pitnej oraz instalacji wodociągowych i systemów ciepłej wody użytkowej. Dopuszcza się pracę z wodą zawierającą maksymalnie 30 % glikolu. Ciśnienie nominalne wynosi 16 bar, a zakres temperatur pracy to 0 °C do 80 °C z wyłączeniem zamarzania. W praktyce urządzenie sprawdza się w ochronie armatury, zaworów zwrotnych, reduktorów ciśnienia i innych elementów wrażliwych na zanieczyszczenia. Współczynnik przepływu Kv dla rozmiaru 2” wynosi 38,3 m3/h, co oznacza niską stratę ciśnienia przy typowych przepływach w instalacjach komercyjnych i przemysłowych.

Montaż, czyszczenie i niezawodność

Konstrukcja kątowa ułatwia montaż w pionie i poziomie oraz pozwala na odprowadzenie osadów w kierunku odpływu. Dzięki temu konserwacja jest szybka i nie wymaga narzędzi specjalistycznych. Seria STOP objęta jest 10-letnią gwarancją producenta, co potwierdza trwałość wykonania i przewidywalność pracy w długim okresie eksploatacji.
