Otulina ARMAFLEX PROTECT PRO-AX-19X010

Elastyczna otulina przeciwpożarowa z izolacją termiczną dla przejść instalacyjnych

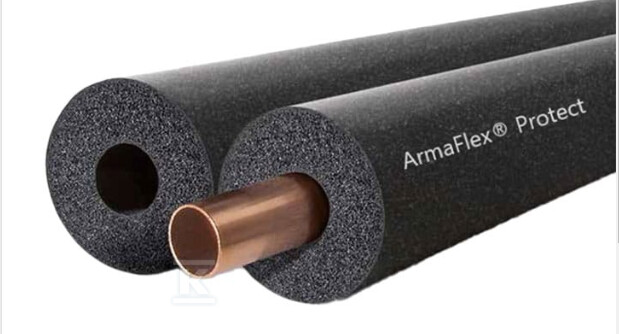

ArmaFlex Protect to elastyczna pianka elastomeryczna na bazie syntetycznego kauczuku z dodatkiem specjalnych pęczniejących składników ogniochronnych. W normalnych warunkach pełni funkcję izolacji termicznej rur, a w przypadku pożaru materiał pęcznieje i szczelnie zamyka otwór przejścia przez ścianę lub strop. Rozwiązanie łączy w jednym produkcie ochronę przed utratą ciepła i barierę przeciwpożarową, co upraszcza montaż instalacji wodnych, grzewczych i chłodniczych.

Budowa i działanie intumescentne

Rdzeń to zamkniętokomórkowa pianka elastomeryczna barwy czarnej. Dzięki strukturze komórkowej ogranicza mostki termiczne i ogranicza powstawanie kondensatu na powierzchni rur. Współczynnik przewodzenia ciepła ?d wynosi ok. 0,056 W/(m·K) przy temperaturze średniej 0 °C, a zależność od temperatury opisuje wzór ?d = 0,056 + 0,0001 · ?m.

W warunkach pożaru składniki intumescentne powodują kontrolowane spęcznienie materiału, co wypełnia szczelinę wokół rury i ogranicza przenikanie ognia, dymu i ciepła. Produkt jest samogasnący, nie kapie i nie rozprzestrzenia płomienia. Wskaźnik oporu dyfuzyjnego pary wodnej µ jest większy niż 7 003, co wspiera uszczelnienie przejścia.

Zastosowanie i montaż

Otulina przeznaczona jest do izolacji termicznej i uszczelnienia przeciwpożarowego przejść instalacyjnych w ścianach i stropach. Nadaje się do rur z miedzi, stali, stali nierdzewnej, żeliwa oraz do rur z tworzyw sztucznych i wielowarstwowych. W praktyce stosuje się ją na instalacjach wody pitnej ciepłej i zimnej, centralnego ogrzewania oraz chłodzenia.

Dla rur metalowych dopuszczalny maksymalny zewnętrzny średnica to 324 mm, a dla rur palnych do 75 mm. W przypadku rur o średnicy do 89 mm montaż może odbywać się w zerowej odległości, czyli rury izolowane mogą stykać się ze sobą bez wymaganego odstępu. To ułatwia zagęszczenie przejść w rozdzielniach i szachtach instalacyjnych.

Wersja w formie rękawa ma długość 1 m. Dla oznaczenia PRO-AX-19X010 grubość warstwy izolacyjnej wynosi 19 mm, a maksymalny zewnętrzny średnica rury to 10 mm. Rękaw mocuje się na rurze przez nacięcie i sklejenie, a w przejściach większych niż 89 mm stosuje się płyty z co najmniej dwoma warstwami, dodatkowo zabezpieczonymi drutem zgodnie z DIN 4140.

Parametry pracy i zgodność

Zakres temperatur pracy to od -50 °C do +85 °C, co obejmuje zarówno instalacje chłodnicze, jak i ciepłej wody i ogrzewania. Odporność ogniowa przejść z zastosowaniem systemu ArmaFlex Protect potwierdzona jest w klasie EI 30 do EI 120, czyli do 120 minut, zgodnie z EN 13501-2 i europejskim świadectwem technicznym ETA. W dokumentacji producenta wskazywana jest również zgodność z wymaganiami dla klas R 90, A-60 i B-15 w zależności od konfiguracji.

Produkt jest klasyfikowany jako elastyczna izolacja ogniochronna i termiczna w jednym, przeznaczona do montażu w przegrodach budowlanych wymagających szczelności ogniowej.
