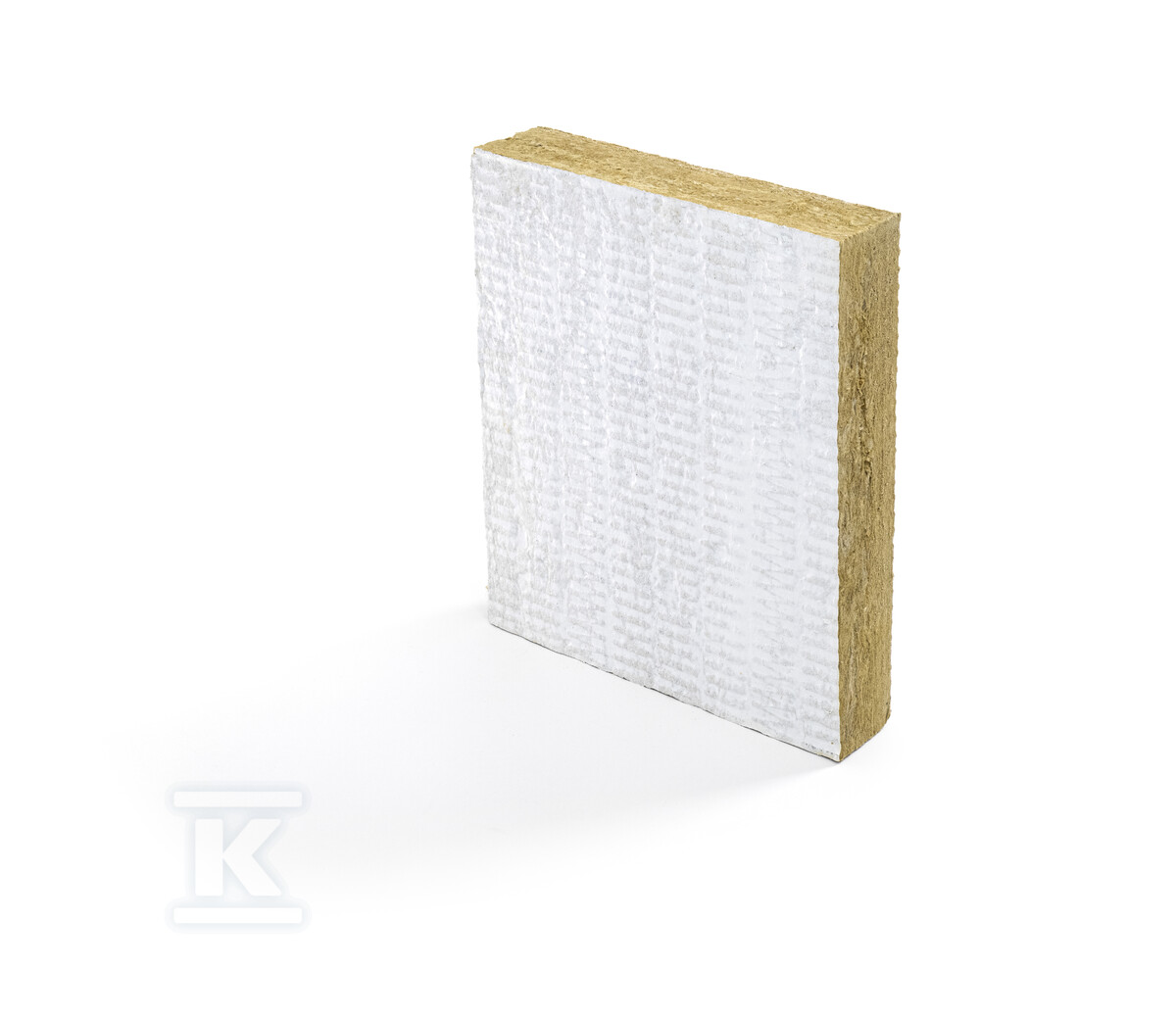

Płyta z wełny wstępnie malowana jednostronnie ARMAPROTECT CB 1000x600x60 S1 PRO-CB-60S1

Płyta z wełny mineralnej z ablacyjną powłoką do uszczelnień EI 240 w ścianach i stropach

Ablacyjny system płyt ArmaProtect CB to rozwiązanie do utrzymania odporności ogniowej przejść instalacyjnych w przegrodach nośnych. Płyta o wymiarach 1000 mm x 600 mm x 60 mm jest wstępnie powlekana jednostronnie powłoką ablacyjną, co skraca czas prac na budowie i zapewnia powtarzalną jakość uszczelnienia. Przeznaczona jest do zastosowań wewnętrznych i zewnętrznych w klasie środowiskowej X, z odpornością na wilgoć, zmiany mrozu i szronu oraz promieniowanie UV po utwardzeniu.

System sprawdza się przy dużych, kombinowanych otworach w ścianach i stropach z pustymi przekrojami oraz z mieszanymi instalacjami. Nadaje się do uszczelniania pojedynczych kabli, wiązek, światłowodów, rurek elektroinstalacyjnych, drabinek kablowych i konstrukcji wsporczych, rur palnych i metalowych, a także złączy dylatacyjnych. W konfiguracji wielowarstwowej z płytami z wełny mineralnej i powłoką ArmaProtect ABLC oraz masą wypełniającą ArmaProtect ABLF uzyskuje się klasyfikację do EI 240, przy czym pojedynczy układ z płytą 60 mm pozwala na EI 60, a rozwiązania podwójne i poczwórne zwiększają odporność do EI 120 i EI 240 w zależności od grubości uszczelnienia i podłoża.

Zastosowania i zakres uszczelnienia

Płyta jest elementem systemu do kombinowanych przejść przeciwpożarowych w ścianach z płyt gipsowo-kartonowych, betonu, betonu komórkowego, muru oraz w stropach betonowych. W praktyce instalacyjnej wykorzystywana jest do:

• pustych otworów technologicznych,
• przejść mieszanych z kablami, wiązkami i korytkami kablowymi,
• przejść z rurkami elektroinstalacyjnymi i rurami palnymi do O 110 mm w układach pojedynczych oraz do O 160 mm w układach wielowarstwowych,
• rur metalowych niepalnych z izolacją z wełny mineralnej lub FEF,
• instalacji HVAC split-line i złączy dylatacyjnych.

Dzięki klasie środowiskowej X system zachowuje parametry w warunkach zewnętrznych, a duża powierzchnia płyty 1000 mm x 600 mm ułatwia szybkie zamknięcie szerokich otworów bez konieczności cięcia na małe elementy.

Budowa i właściwości materiału

Rdzeniem jest płyta z wełny mineralnej pokryta ablacyjną powłoką przeciwpożarową ArmaProtect ABLC o suchej grubości filmu 0,7 mm w wersji jednostronnie malowanej S1. Cały system, w tym płyta, powłoka i masa wypełniająca ArmaProtect ABLF, jest bezhalogenowy i bezrozpuszczalnikowy, w kolorze białym. Po utwardzeniu powłoka jest odporna na wilgoć, zmiany mrozu i szronu oraz promieniowanie UV, co wspiera trwałość uszczelnienia w ekspozycji zewnętrznej.

Zakres pracy wynosi od -40 °C do +70 °C, a temperatura aplikacji to 5 °C do 25 °C przy wilgotności względnej poniżej 85 %. Powłoka i masa mają gęstość 1,34 - 1,48 g/cm3 w 20 °C, zawartość lotnych związków organicznych poniżej 50 g/l, a produkt nie zawiera substancji niebezpiecznych. Płyty pakowane są po 4 sztuki w opakowaniu.

Montaż, zgodność i trwałość

System jest przeznaczony do montażu przez profesjonalistów zgodnie z ETA-22/0063 wg EN 1366-3 oraz z listami UL wg UL 1479 ASTM E814. Reakcja na ogień klasy E wg EN 13501-1, kategoria użytkowania typu X wg EOTA TR 024. W warunkach przechowywania 5 °C do 25 °C w suchym i chłodnym miejscu, z dala od mrozu, powłoka i masa zachowują przydatność co najmniej 18 miesięcy w opakowaniu nieotwartym.

Powierzchnie przeznaczone do pokrycia powinny być czyste, wolne od zanieczyszczeń i starych powłok. Powłoka ArmaProtect ABLC nakładana jest pędzlem, wałkiem lub natryskiem bezpowietrznym, a masa ABLF szpachelką. Taki zestaw zapewnia łatwą renowację i ponowne uszczelnienie w przyszłości bez konieczności demontażu całej przegrody.
