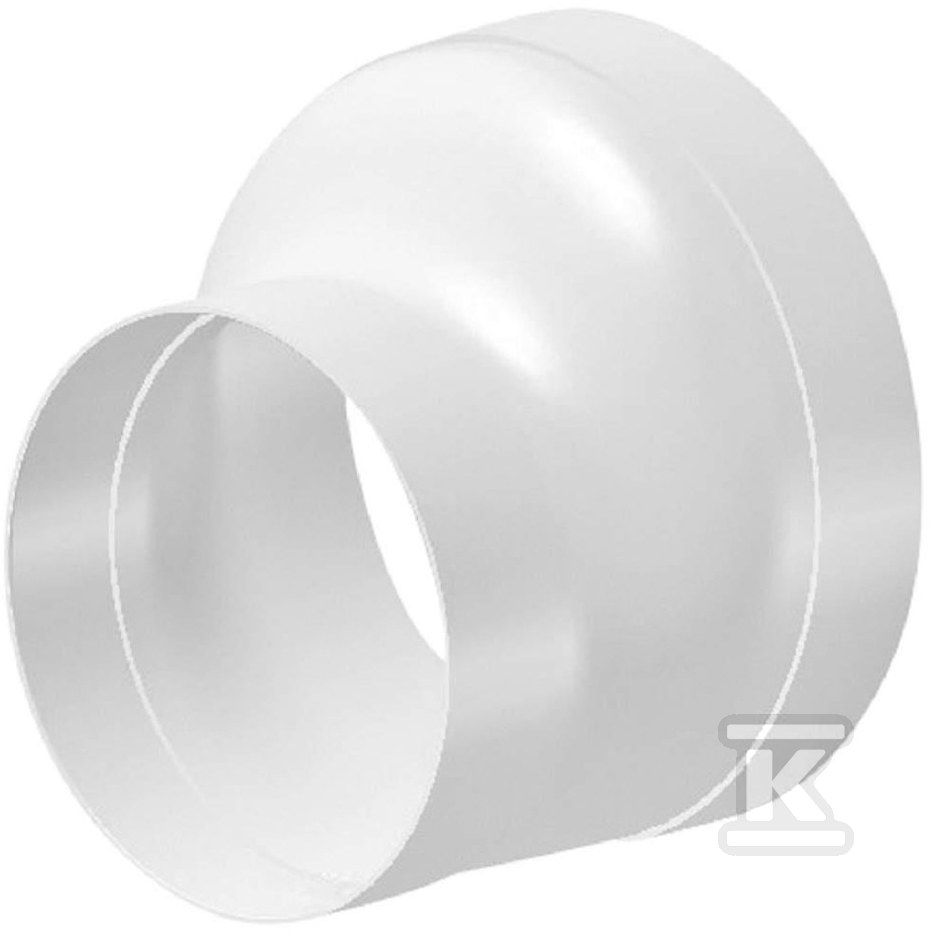

Redukcja kanałów okrągłych (fi 200/150) KO200-29

Redukcja średnicy w okrągłym systemie wentylacyjnym

Element przeznaczony do płynnego przejścia z kanału o średnicy 200 mm na kanał o średnicy 150 mm w instalacjach wentylacyjnych nawiewnych i wywiewnych. Dzięki połączeniom typu mufa wciskowa z obu stron zapewnia szybkie i szczelne łączenie odcinków. Rozwiązanie sprawdza się tam, gdzie konieczne jest dostosowanie przekroju do istniejącej sieci lub do przyłącza urządzenia o mniejszej średnicy, przy zachowaniu ciągłości przepływu powietrza.

Konstrukcja z tworzywa sztucznego i odporność materiałowa

Wykonanie z tworzywa sztucznego w białym kolorze, odpornego mechanicznie i na promieniowanie UV. Materiał jest trudno zapalny zgodnie z normą PN-B-028874/AZ-1:1999 i nie zawiera kadmu. W dokumentacji producenta wskazywana jest odporność termiczna do 40 °C. Element posiada atest higieniczny PZH oraz deklaracje zgodności z normami, co potwierdza przydatność do dystrybucji powietrza w pomieszczeniach mieszkalnych i użytkowych.

Montaż i zastosowanie w instalacji

Oba przyłącza to mufa wciskowa, co przekłada się na prosty montaż ręczny bez konieczności użycia specjalistycznych narzędzi. Redukcja przeznaczona jest do systemów wentylacyjnych w mieszkaniach, domach jednorodzinnych oraz obiektach usługowych, handlowych i przemysłowych. W praktyce instalatorzy wykorzystują ją do łączenia pionów i rozgałęzień. Lekka konstrukcja, masa z opakowaniem jednostkowym ok. 0,25 kg, ułatwia transport i pracę na wysokości.

Wymiary i warunki pracy

Przejście realizuje średnicę nominalną przyłącza 1 na poziomie 200 mm i przyłącza 2 na poziomie 150 mm. Wysokość elementu podawana w rysunkach technicznych to ok. 180 mm, przy długości całkowitej rzędu 144 mm. Taki kształt zapewnia łagodne zwężenie strugi i ogranicza straty ciśnienia w porównaniu z nagłym przewężeniem. Produkt przeznaczony jest do dystrybucji powietrza w instalacjach wentylacyjnych, w których wymagane jest zachowanie szczelności i trwałości połączenia w standardowych warunkach pracy systemu.
