Boczny uchwyt panelu BUFMC 897334

Montaż paneli fotowoltaicznych – uchwyt boczny BUFMC

Ten boczny uchwyt panelu, oznaczony numerem katalogowym 897334, to kluczowy element w systemach montażowych paneli fotowoltaicznych. Służy do bezpiecznego i trwałego mocowania paneli do ceowników CC50H35...MC oraz profili aluminiowych, szyn montażowych i uchwytów UPDMC/UPG...MC. Wykonany ze stali S350GD z powłoką Magnelis®, MagiZinc® lub PosMAC, zapewnia odporność na korozję i długotrwałą niezawodność.

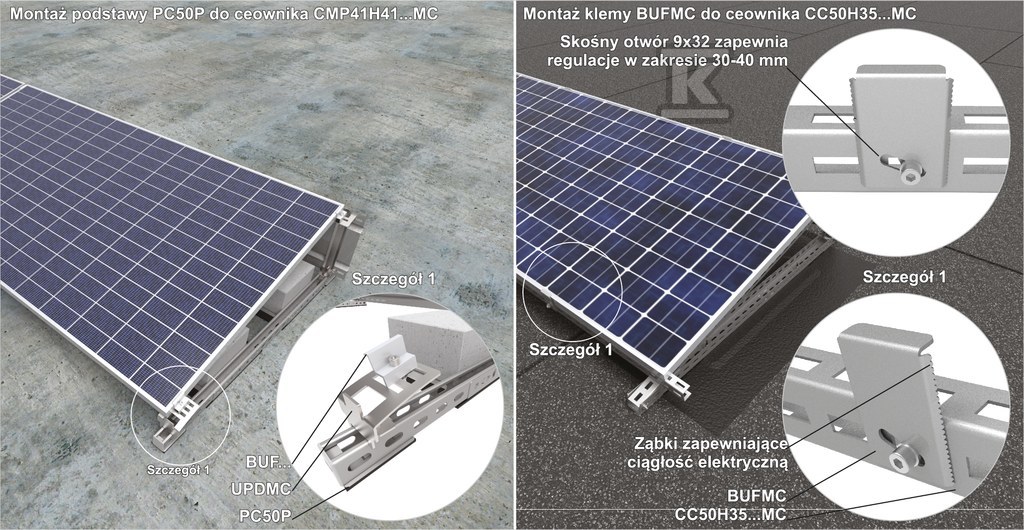

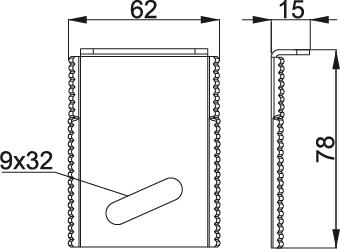

Uchwyt BUFMC wyróżnia się przemyślaną konstrukcją, która ułatwia i przyspiesza montaż. Skośny otwór 9x32 mm pozwala na dopasowanie do paneli o różnej wysokości ramy (30-40 mm), a zastosowanie śruby z nakrętką rombową gwarantuje stabilne połączenie z ceownikiem CC50H35MC. Boczna konstrukcja z ząbkami zapewnia ciągłość elektryczną między ramą panelu a konstrukcją nośną, co jest istotne dla prawidłowego działania całego systemu.

Konstrukcja i zastosowanie

Wykonany ze stali o grubości 2,0 mm, uchwyt BUFMC charakteryzuje się wysoką wytrzymałością mechaniczną. Dzięki specjalnemu kształtowi i podłużnym rowkom w miejscu docisku panelu oraz styku klemy z profilem, mocowanie jest wyjątkowo stabilne. Nacięcia na powierzchni uchwytu dodatkowo poprawiają przyczepność, minimalizując ryzyko przesuwania się panelu. To rozwiązanie sprawdzi się zarówno w instalacjach na dachach płaskich, jak i skośnych, a także w systemach naziemnych.

Zalety w praktyce

• Uniwersalność: Kompatybilny z różnymi typami profili i ceowników, co upraszcza dobór elementów montażowych.
• Szybki montaż: Nakrętka rombowa blokująca się w ceowniku CC50H35MC znacząco przyspiesza proces instalacji.
• Bezpieczeństwo: Zapewnia stabilne i pewne mocowanie paneli fotowoltaicznych, minimalizując ryzyko uszkodzeń spowodowanych wiatrem lub innymi czynnikami zewnętrznymi.
• Trwałość: Wykorzystanie stali S350GD z powłoką antykorozyjną gwarantuje długoletnią eksploatację nawet w trudnych warunkach atmosferycznych.
• Ciągłość elektryczna: Zastosowanie bocznych zagięć i ząbków zapewnia odpowiednie połączenie elektryczne między panelem a konstrukcją.

Waga produktu wynosi 0.17 kg.
