Drabinka DKD100H45/6 N /6m/ 445210

Prowadzenie tras kablowych na drabince o przekroju 100 mm

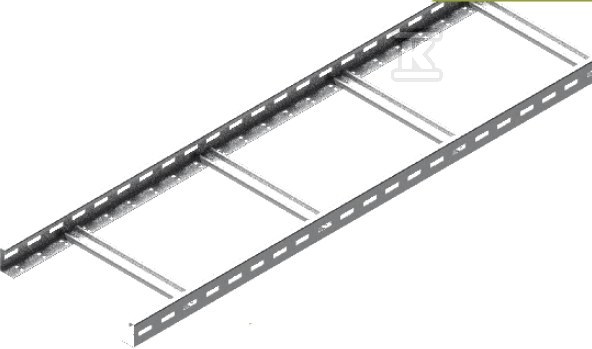

Drabinka kablowa DKD100H45/6 N przeznaczona jest do prowadzenia tras kablowych w instalacjach przemysłowych, obiektowych i infrastrukturalnych. Otwarty profil boczny i perforowane szczeble tworzą lekką, ale sztywną konstrukcję, która pozwala na swobodny montaż przewodów i łatwy dostęp do nich w trakcie eksploatacji. Długość robocza 6000 mm umożliwia pokonywanie dużych rozpiętości przy zachowaniu niewielkiej liczby połączeń, a przekrój użyteczny 2700 mm2 daje zapas miejsca na rozbudowę instalacji.

Konstrukcja i materiały

Rdzeń konstrukcji stanowi stal gatunku St 37.2, 1.0037, o grubości blachy 1,2 mm. Standardowo blacha jest stalą cynkowaną metodą Sendzimira zgodnie z PN-EN 10346:2015-09, co zapewnia równomierną warstwę cynku i dobrą odporność korozyjną w typowych warunkach wewnętrznych. Na zamówienie dostępna jest wersja ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL.

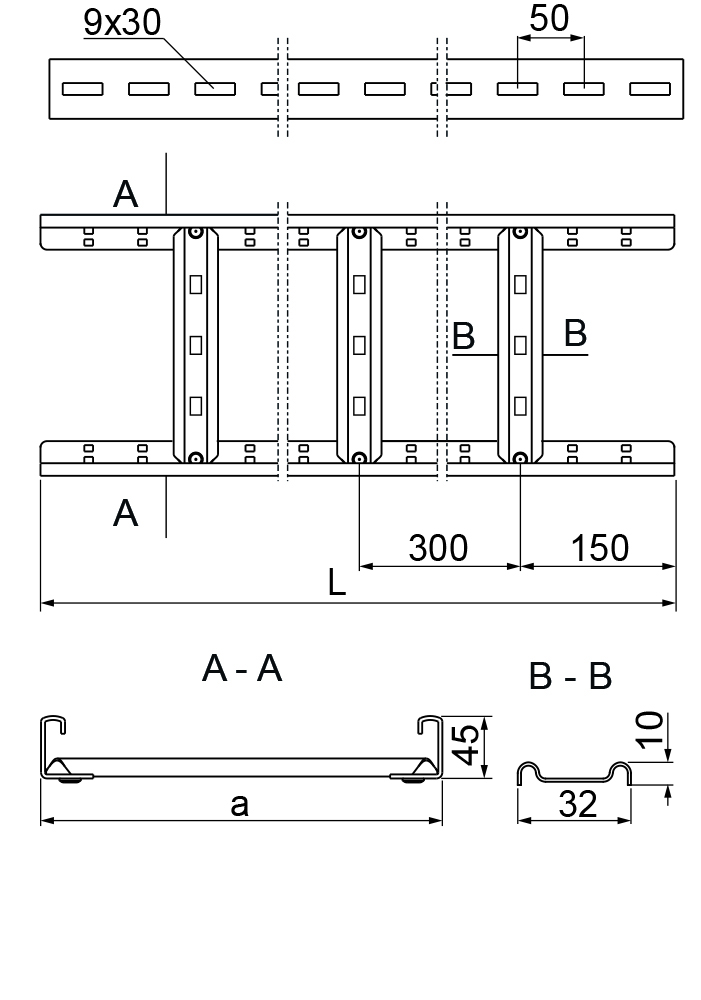

Burta boczna wykonana jest jako profil otwarty, wysokość konstrukcji wynosi 45 mm przy szerokości 100 mm. Szczeble mają profil perforowany z perforacją boczną, co ułatwia mocowanie dodatkowych elementów. Odległość między szczeblami to 300 mm, a sposób mocowania szczebla pozwala na stabilne połączenie z burtą. Podwójna perforacja w dolnej półce burty daje możliwość podwójnego nitowania, co zwiększa trwałość połączenia w miejscach obciążonych.

Montaż i zastosowanie

Szczeble przystosowano do montażu uchwytów kablowych UKZ, UKZO oraz UKZP, dzięki czemu drabinka współpracuje z typowym systemem mocowania przewodów. Perforacja boczna ułatwia prowadzenie poprzeczek i rozgałęzień trasy bez dodatkowego wiercenia. Masa liniowa 1,71 kg/m pozwala na montaż bez nadmiernego obciążenia konstrukcji wsporczych, a jednocześnie zapewnia stabilność całej trasy.

Drabinka sprawdza się w rozdzielniach, halach produkcyjnych, obiektach użyteczności publicznej oraz w instalacjach zewnętrznych przy odpowiednim zabezpieczeniu powierzchni. Na duże zamówienia producent oferuje odcinki o długości 2 m oraz szerokości 150 mm i 250 mm, a wersja ze stali nierdzewnej dostępna jest wyłącznie do 3 m.

Parametry użytkowe i warunki pracy

Konstrukcja nie posiada systemu utrzymania sprawności działania E30 ani E90 w czasie pożaru. Przekrój użyteczny 2700 mm2 przy szerokości 100 mm i wysokości 45 mm zapewnia swobodny przepływ powietrza wokół kabli, co ogranicza nagrzewanie wiązek. Stalowa budowa i ocynk powierzchniowy gwarantują odporność mechaniczną i ochronę przed korozją w środowisku suchym i wilgotnym.

Drabinka przeznaczona jest do prowadzenia tras kablowych, nie do przenoszenia obciążeń użytkowych. Montaż wykonuje się zgodnie z projektem instalacji i obowiązującymi normami, z zachowaniem prawidłowych rozstawów wsporników wynikających z obciążenia kabli i warunków środowiskowych.
