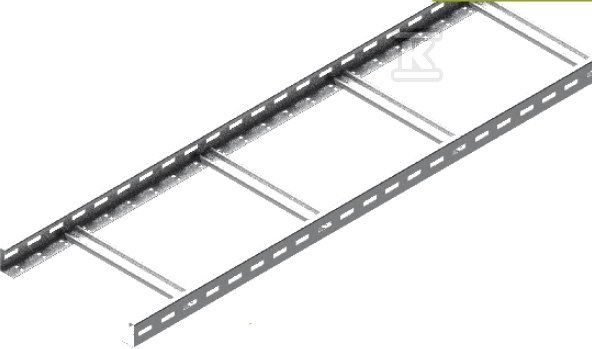

Drabinka DKD200H60/6 N /6m/ 465220

Trasa kablowa na drabince szerokorozpiętościowej z perforacją boczną

Drabinka przeznaczona do prowadzenia trasy kablowej w instalacjach elektrycznych i telekomunikacyjnych. Szerokość 200 mm i wysokość 60 mm tworzą stabilny profil H60, a długość 6000 mm pozwala na ciągłe prowadzenie kabli na dużych odcinkach bez zbędnych połączeń. Stalowa konstrukcja z gatunku St 37.2 1.0037 o grubości blachy 1,2 mm zapewnia sztywność przy zachowaniu wagi 2,24 kg/m, co ułatwia transport i montaż na wysokości.

Konstrukcja i materiały

Rdzeń to stal St 37.2 1.0037. Standardowo blacha jest cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja F ze stalą cynkowaną zanurzeniowo wg PN-EN ISO 1461:2023-02, co zwiększa odporność na korozję w warunkach zewnętrznych. Opcjonalnie wykonanie E ze stali nierdzewnej oraz lakierowanie L w standardowej palecie RAL.

Boki drabinki to profil otwarty, szczeble mają profil perforowany z perforacją boczną. Podwójna perforacja w dolnej półce burty umożliwia podwójne nitowanie, co przekłada się na większą nośność połączenia szczebla z burtą. Szczeble są przystosowane do montażu uchwytów kablowych UKZ/UKZO… i UKZP…, a mocowanie z dostępem z jednej strony przyspiesza prace instalacyjne. Przekrój użyteczny 8400 mm2 daje dużo miejsca na wiązki kabli przy zachowaniu porządku trasy.

Zastosowanie i montaż

Odległość między szczeblami 300 mm zapewnia równomierne podparcie kabli i wygodny dostęp do wiązek podczas serwisowania. Otwarty profil boczny ułatwia zakładanie opasek i prowadzenie kabli od góry, a perforacja boczna pozwala na dodatkowe mocowania akcesoriów. Szerokość 200 mm to typowy wybór do tras średniego obciążenia w obiektach przemysłowych, magazynowych i komercyjnych.

Drabinka nadaje się do prowadzenia okablowania strukturalnego, zasilającego i sterowniczego. Dla instalatora liczy się szybki montaż na wspornikach, możliwość cięcia na miejscu oraz przewidywalna geometria przy łączeniu odcinków. Dla użytkownika końcowego to porządek instalacji, lepsza wentylacja wiązek i łatwiejsza identyfikacja obwodów.

Wersje materiałowe i warunki pracy

Standardowa wersja cynkowana Sendzimirem sprawdza się wewnątrz pomieszczeń suchych i o umiarkowanej wilgotności. Wersja F z ocynkiem ogniowym jest rekomendowana na zewnątrz i w środowiskach agresywnych. Wersja E ze stali nierdzewnej oraz lakierowana L pozwalają dopasować wygląd i trwałość do wymagań architektonicznych.

System utrzymania sprawności działania w czasie pożaru E30/E90 nie jest przewidziany dla tego typu. Na duże zamówienie producent realizuje drabinki o długości 2 m oraz szerokościach 150 mm i 250 mm, co pozwala ujednolicić trasę w całym obiekcie.
