DANE TECHNICZNE

Ciężar: 3.93 kg/m
Długość: 3000 mm
Gatunek materiału: Inne
Grubość materiału: 1.5 mm
Kolor: Inne
Materiał: Stal
Model szerokorozpiętościowy: nie
Perforacja boczna: tak
Perforacja montażowa w części dolnej: tak
Przekrój użyteczny: 19800 mm2
Stal nierdzewna, wytrawiona: nie
System utrzymania sprawności działania E30, E90 w czasie pożaru: nie
Szerokość: 200 mm
Układ otworów montażowych NATO: nie
Wysokość: 100 mm
Z pokrywą: nie
Zabezpieczenie powierzchni: Ocynk ogniowy

Wymiary i waga dotyczące jednostki sprzedaży: 1 m

dł/szer/wys/waga/obj:1 m / 0,2 m / 0,1 m / 4,28 kg / 0,02 m3
Kod celny:73089059

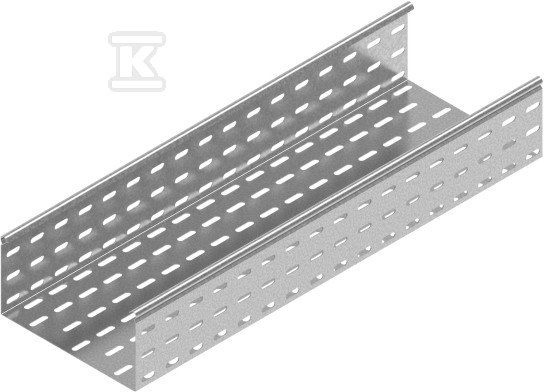

Korytko KCP200H100/3 N /3m/ 110820

Korytko kablowe perforowane 200 x 100 mm do prowadzenia tras kablowych w instalacjach przemysłowych i obiektowych

Korytko perforowane o szerokości 200 mm i wysokości 100 mm. Długość 3000 mm pozwala na szybkie budowanie dłuższych tras z minimalną liczbą połączeń, a przekrój użyteczny 19800 mm2 daje zapas miejsca na poprowadzenie większej ilości przewodów bez ryzyka przegrzania i utrudnionego dostępu do serwisowania.

Konstrukcja i materiały

Wykonane ze stali o grubości blachy 1,5 mm, co przekłada się na sztywność całej trasy przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia na standardowych rozpiętościach. Powierzchnia zabezpieczona jest ocynkiem ogniowym, w standardzie produkcyjnym stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępne jest wykonanie ze stali cynkowanej metodą zanurzeniową PN-EN ISO 1461:2023-02, ze stali nierdzewnej lub z lakierowaniem w standardowej palecie RAL.

Boczne ścianki posiadają perforację, a część dolna jest perforowana montażowo, co ułatwia mocowanie uchwytów wiążących i zapewnia wentylację wnętrza koryta. Model zintegrowanym łącznikiem oznacza brak wycięcia w burcie, łączenie odcinków odbywa się wyłącznie za pomocą dedykowanych łączników. Brak układu otworów montażowych NATO i brak przetłoczeń do zatrzaskiwania pokrywy.

Montaż i kompatybilność systemowa

Montaż przewiduje użycie śrub SGKM6x12 lub SGM6x12. Dzięki perforacji montażowej w części dolnej koryto można mocować do konstrukcji wsporczych w dowolnym miejscu wzdłuż trasy, bez konieczności wiercenia dodatkowych otworów. Masa 3,93 kg/m pozwala na stabilne zawieszenie przy zachowaniu rozsądnego obciążenia konstrukcji nośnej.

W systemach modułowych ważne jest utrzymanie tej samej wysokości 100 mm we wszystkich elementach. W przypadku zastosowania zamiennika o innej wysokości wszystkie pozostałe elementy systemu muszą nadążać za tym parametrem, aby zachować spójność estetyczną i mechaniczną trasy. Koryto dostarczane jest bez pokrywy.

Zastosowanie i parametry użytkowe

Duży przekrój użyteczny 19800 mm2 sprawdza się przy gęstych wiązkach zasilających i sygnałowych, a perforacja boczna ułatwia odprowadzanie ciepła i dostęp do kabli podczas rozbudowy instalacji.

Urządzenie nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru i nie jest przeznaczone do pracy w warunkach wymagających takiej odporności. Nie jest to koryto z pokrywą, więc w miejscach wymagających ochrony przed mechanicznym uszkodzeniem lub zabrudzeniem należy dobrać pokrywę z tej samej rodziny systemowej.
