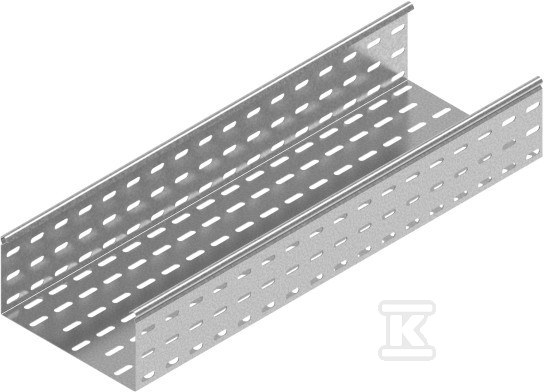

Korytko KCP300H100/3 N /3m/ 110830

od 6 m85,44 zł
brutto / m
na zamówienie
Indeks Onninen:HEV707
Indeks producenta:110830
EAN:5900993037166
Opakowania zbiorcze:6 / 12 m


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Ciężar: 4.86 kg/m
Długość: 3000 mm
Gatunek materiału: Inne
Grubość materiału: 1.5 mm
Kolor: Inne
Materiał: Stal
Model szerokorozpiętościowy: nie
Perforacja boczna: tak
Perforacja montażowa w części dolnej: tak
Przekrój użyteczny: 29800 mm2
Stal nierdzewna, wytrawiona: nie
System utrzymania sprawności działania E30, E90 w czasie pożaru: nie
Szerokość: 300 mm
Układ otworów montażowych NATO: nie
Wysokość: 100 mm
Z pokrywą: nie
Zabezpieczenie powierzchni: Ocynk ogniowy

Wymiary i waga dotyczące jednostki sprzedaży: 1 m

dł/szer/wys/waga/obj:1 m / 0,3 m / 0,1 m / 5,27 kg / 0,03 m3
Kod celny:73089059

Korytko KCP300H100/3 N /3m/ 110830

Korytko kablowe o przekroju 300×100 mm do prowadzenia tras kablowych

Korytko KCP300H100/3 N to stalowe korytko kablowe o długości 3000 mm. Szerokość 300 mm i wysokość 100 mm dają przekrój użyteczny 29800 mm2, co pozwala na swobodne ułożenie większej ilości przewodów przy zachowaniu dobrej wentylacji i łatwego dostępu do kabli. Blacha o grubości 1,5 mm zapewnia sztywność konstrukcji, a masa 4,86 kg/m świadczy o stabilności przy montażu na dłuższych odcinkach.

Model wykonano ze stali z zabezpieczeniem powierzchni ocynk ogniowy. W ofercie producenta dostępne są warianty materiałowe na zamówienie: stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Standardowe wykonanie bez pokrywy ułatwia montaż i kontrolę ułożenia kabli, a zintegrowany łącznik upraszcza łączenie kolejnych odcinków w ciągłą trasę.

Konstrukcja i materiały

Konstrukcja opiera się na stalowej wannie o grubości blachy 1,5 mm. Boczna perforacja zwiększa wentylację i umożliwia montaż poprzecznych wsporników, a perforacja montażowa w części dolnej pozwala na szybkie mocowanie korytka do konstrukcji wsporczych. Brak układu otworów montażowych NATO i brak przetłoczeń pod pokrywę wskazuje na wersję otwartą, bez systemu zatrzaskowego.

Łączenie koryt odbywa się wyłącznie za pomocą łączników, bez wycięcia w burcie koryta. Taki sposób łączenia zapewnia ciągłość mechaniczną trasy i estetyczny wygląd. W przypadku wyboru opcji ze stali nierdzewnej przy grubości ? 1,2 mm producent stosuje rzadszą perforację i rezygnuje z górnego przetłoczenia do zatrzaskiwania pokrywy.

Montaż i zastosowanie w systemie

Do montażu zaleca się śruby M6x12. Dzięki perforacji dolnej korytko mocuje się bezpośrednio do wsporników, a boczne otwory pozwalają na prowadzenie odgałęzień i mocowanie dodatkowych elementów. Długość 3000 mm ogranicza liczbę połączeń na trasie, co przyspiesza instalację.

Przy wymianie lub rozbudowie systemu należy zachować ten sam wymiar wysokości 100 mm, ponieważ wszystkie elementy systemu muszą być spójne pod tym parametrem. Brak właściwości utrzymania sprawności działania E30/E90 w czasie pożaru oznacza, że produkt jest przeznaczony do zastosowań standardowych, bez wymagań klasy odporności ogniowej.

Kompatybilność i warunki pracy

Wersja N z ocynkiem ogniowym zapewnia odporność na korozję w typowych warunkach wewnętrznych i lekko wilgotnych. Stalowa konstrukcja z grubą blachą dobrze znosi obciążenia mechaniczne wynikające z ciężaru kabli i drgań instalacji. Zintegrowany łącznik oraz brak pokrywy upraszczają serwis i ewentualną rozbudowę trasy bez demontażu całej konstrukcji.

Producent BAKS KAZIMIERZ SIELSKI oferuje korytko w ramach serii KCP, z możliwością zamówienia w wariantach materiałowych dostosowanych do środowiska pracy. Spójność wymiarowa i powtarzalność perforacji ułatwiają projektowanie długich ciągów kablowych z zachowaniem jednolitego wyglądu i łatwości montażu.
