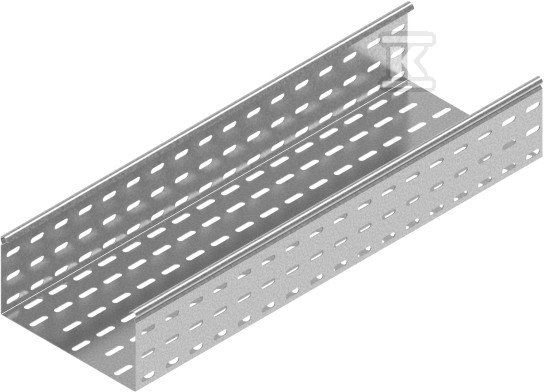

Korytko KCP400H100/3 N /3m/ 110840

od 3 m101,63 zł
brutto / m
na zamówienie
Indeks Onninen:HEV709
Indeks producenta:110840
EAN:5900993037180
Opakowania zbiorcze:3 / 6 m


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Ciężar: 5.94 kg/m
Długość: 3000 mm
Gatunek materiału: Inne
Grubość materiału: 1.5 mm
Kolor: Inne
Materiał: Stal
Model szerokorozpiętościowy: nie
Perforacja boczna: tak
Perforacja montażowa w części dolnej: tak
Przekrój użyteczny: 39800 mm2
Stal nierdzewna, wytrawiona: nie
System utrzymania sprawności działania E30, E90 w czasie pożaru: nie
Szerokość: 400 mm
Układ otworów montażowych NATO: nie
Wysokość: 100 mm
Z pokrywą: nie
Zabezpieczenie powierzchni: Ocynk ogniowy

Wymiary i waga dotyczące jednostki sprzedaży: 1 m

dł/szer/wys/waga/obj:1 m / 0,4 m / 0,1 m / 6,27 kg / 0,04 m3
Kod celny:73089059

Korytko KCP400H100/3 N /3m/ 110840

Korytko kablowe perforowane do prowadzenia tras kablowych w instalacjach przemysłowych i obiektowych

Korytko o szerokości 400 mm i wysokości 100 mm z długością 3000 mm zapewnia duży przekrój użyteczny 39800 mm2, co pozwala na swobodne ułożenie wiązek przewodów o różnym przekroju bez ryzyka przegrzania i mechanicznego uszkodzenia. Stalowa konstrukcja o grubości blachy 1,5 mm daje sztywność potrzebną przy rozpiętościach między podporami, a jednocześnie utrzymuje masę na poziomie 5,94 kg/m, co ułatwia manipulację na budowie i montaż bez konieczności stosowania dodatkowych wzmocnień.

Perforacja boczna i perforacja montażowa w części dolnej zwiększają wentylację wnętrza koryta i umożliwiają szybkie mocowanie uchwytów, opasek oraz odgałęzień. Brak wycięcia w burcie oznacza, że łączenie odbywa się wyłącznie za pomocą łączników, co zachowuje ciągłość mechaniczną i estetykę trasy. Model zintegrowanym łącznikiem upraszcza składanie odcinków na długości.

Konstrukcja i materiały

Wykonanie ze stali z zabezpieczeniem powierzchni ocynk ogniowy zapewnia odporność na korozję w typowych warunkach przemysłowych i obiektowych. W standardzie stosowana jest stal cynkowana metodą Sendzimira PN-EN 10346:2015-09. Na zamówienie dostępne jest wykonanie ze stali cynkowanej metodą zanurzeniową PN-EN ISO 1461:2023-02, ze stali nierdzewnej oraz z lakierowaniem w standardowej palecie RAL.

Grubość materiału 1,5 mm przekłada się na odporność na odkształcenia przy obciążeniu kablami i na trwałość połączeń śrubowych. W opcji ze stali nierdzewnej przy grubości ? 1,2 mm stosowana jest rzadsza perforacja i brak przetłoczenia górnego do zatrzaskiwania pokrywy, co jest rozwiązaniem dedykowanym do środowisk o podwyższonych wymaganiach higienicznych lub korozyjnych.

Montaż i łączenie

Korytko przeznaczone jest do prowadzenia trasy kablowej bez pokrywy. Do montażu zaleca się śruby SGKM6x12 lub SGM6x12, które współpracują z perforacją montażową w części dolnej. Łączenie odcinków odbywa się tylko za pomocą łączników, bez konieczności wykonywania dodatkowych wycięć w burcie, co skraca czas montażu i zachowuje pełną nośność.

Przy wymianie na zamiennik o innej wysokości należy pamiętać, że wszystkie elementy systemu - wsporniki, łączniki, uchwyty - muszą odpowiadać temu parametrowi. Dzięki temu zachowana zostaje kompatybilność mechaniczna i spójność całej trasy.

Zastosowanie i parametry użytkowe

Rozwiązanie sprawdza się w rozdzielniach, halach produkcyjnych, obiektach użyteczności publicznej oraz infrastrukturze telekomunikacyjnej, gdzie wymagane jest uporządkowane i wentylowane prowadzenie przewodów siłowych, sterowniczych i sygnałowych. Duży przekrój użyteczny i perforacja boczna sprzyjają odprowadzaniu ciepła z kabli, a stalowa konstrukcja zapewnia stabilność trasy na długich odcinkach.

Brak systemu utrzymania sprawności działania E30/E90 w czasie pożaru oznacza, że korytko jest przeznaczone do standardowych tras kablowych, gdzie wymagania przeciwpożarowe realizowane są oddzielnie. Układ otworów montażowych NATO nie jest stosowany, co upraszcza dobór standardowego osprzętu montażowego.
