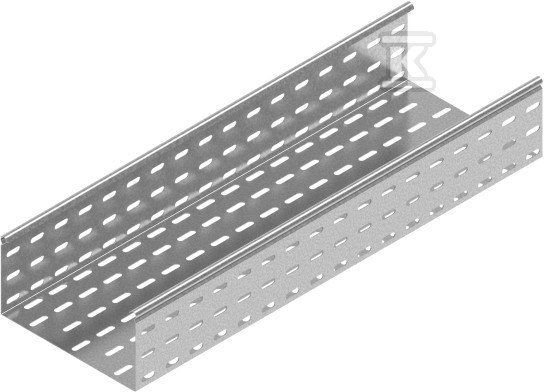

Korytko KCP500H100/3 N /3m/ 110850

od 3 m117,60 zł
brutto / m
na zamówienie
Indeks Onninen:HEV711
Indeks producenta:110850
EAN:5900993037203
Opakowania zbiorcze:3 / 6 m


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Ciężar: 6.98 kg/m
Długość: 3000 mm
Gatunek materiału: Inne
Grubość materiału: 1.5 mm
Kolor: Inne
Materiał: Stal
Model szerokorozpiętościowy: nie
Perforacja boczna: tak
Perforacja montażowa w części dolnej: tak
Przekrój użyteczny: 49800 mm2
Stal nierdzewna, wytrawiona: nie
System utrzymania sprawności działania E30, E90 w czasie pożaru: nie
Szerokość: 500 mm
Układ otworów montażowych NATO: nie
Wysokość: 100 mm
Z pokrywą: nie
Zabezpieczenie powierzchni: Ocynk ogniowy

Wymiary i waga dotyczące jednostki sprzedaży: 1 m

dł/szer/wys/waga/obj:1 m / 0,5 m / 0,1 m / 7,27 kg / 0,05 m3
Kod celny:73089059

Korytko KCP500H100/3 N /3m/ 110850

Korytko kablowe perforowane do prowadzenia tras w instalacjach przemysłowych i obiektowych

Korytko o szerokości 500 mm i wysokości 100 mm zapewnia duży przekrój użyteczny 49 800 mm2, co pozwala na poprowadzenie licznych obwodów w jednej trasie. Wykonane ze stali o grubości blachy 1,5 mm, w standardzie z zabezpieczeniem powierzchni ocynk ogniowy wg PN-EN ISO 1461:2023-02, jest przeznaczone do prowadzenia trasy kablowej w warunkach typowych dla obiektów przemysłowych, usługowych i infrastrukturalnych. Długość elementu 3000 mm i masa 6,98 kg/m ułatwiają planowanie załadunku i montażu na dużych odcinkach.

Konstrukcja i materiały

Rdzeń konstrukcji to stalowa blacha 1,5 mm z perforacją boczną oraz perforacją montażową w części dolnej. Perforacja poprawia cyrkulację powietrza wokół kabli i ogranicza nagrzewanie wiązek, a otwory montażowe w dnie umożliwiają szybkie mocowanie do konstrukcji wsporczych bez dodatkowego wiercenia.

Powierzchnia w wersji podstawowej to ocynk ogniowy, odporny na korozję w środowisku wewnętrznym i lekko wilgotnym. W ofercie producenta dostępne są warianty materiałowe:

  • S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09,
  • F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02,
  • E - stal nierdzewna,
  • L - lakierowanie w standardowej palecie RAL.

Nie posiada fabrycznej pokrywy. Brak przetłoczenia górnego do zatrzaskiwania pokrywy w wersji o grubości ? 1,2 mm w opcji E oznacza rzadszy układ perforacji i czystą linię górnej krawędzi.

Montaż i łączenie

Łączenie odcinków odbywa się wyłącznie za pomocą łączników - burtę koryta nie ma wycięcia pod łączenie na zakładkę. Taki układ zapewnia ciągłość mechaniczną i estetyczny wygląd trasy. Do montażu zaleca się śruby M6.

Przy projektowaniu zamienników należy pamiętać, że zmiana wysokości koryta wymaga zachowania tego samego parametru we wszystkich elementach systemu - wspornikach, łącznikach i ewentualnych osłonach - aby zachować kompatybilność i prawidłowe prowadzenie kabli.

Zastosowanie i warunki pracy

Korytko sprawdza się w rozbudowanych instalacjach elektrycznych, gdzie potrzebny jest duży przekrój i swobodny dostęp do wiązek. Perforacja boczna ułatwia wentylację, a duża szerokość 500 mm pozwala na segregację obwodów i zachowanie czytelności trasy.

Urządzenie nie jest przeznaczone do systemów utrzymania sprawności działania E30/E90 w czasie pożaru i nie ma układu otworów montażowych NATO. Brak pokrywy daje pełny dostęp do kabli podczas inspekcji i rozbudowy instalacji.
