Korytko siatkowe KWDS60H60/3 /3m/ 930106

Trasa kablowa o podwyższonej nośności i ciągłości elektrycznej

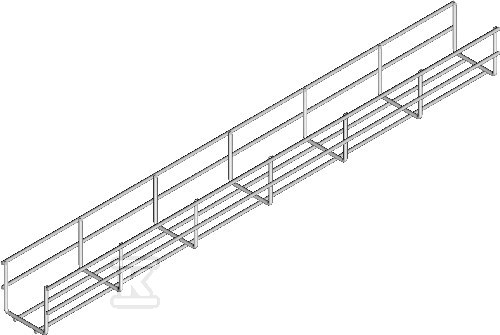

Siatkowe korytko o przekroju U służy do prowadzenia trasy kablowej w instalacjach wymagających dużej nośności i zachowania ciągłości elektrycznej. Stalowa konstrukcja o wymiarach 60 mm szerokości i 60 mm wysokości zapewnia przekrój użyteczny 2200 mm2, a długość 3000 mm pozwala na rozplanowanie dłuższych odcinków z minimalną liczbą połączeń. Waga 0,69 kg/m ułatwia transport i montaż bez utraty stabilności.

Konstrukcja i montaż

Profil U wykonany jest ze stali z drutem wzmocnionym w dnie, co umożliwia bezpośredni montaż na wysięgniku. Wszystkie druty w korytku siatkowym są sfazowane, przez co ograniczają ryzyko uszkodzenia powłok kabli podczas układania i przesuwania. Model bez łącznika wymaga zastosowania dedykowanych elementów łączeniowych na miejscu.

• wzmocnienie drutami w dnie wspiera montaż na wysięgniku
• sfazowane druty chronią izolację kabli

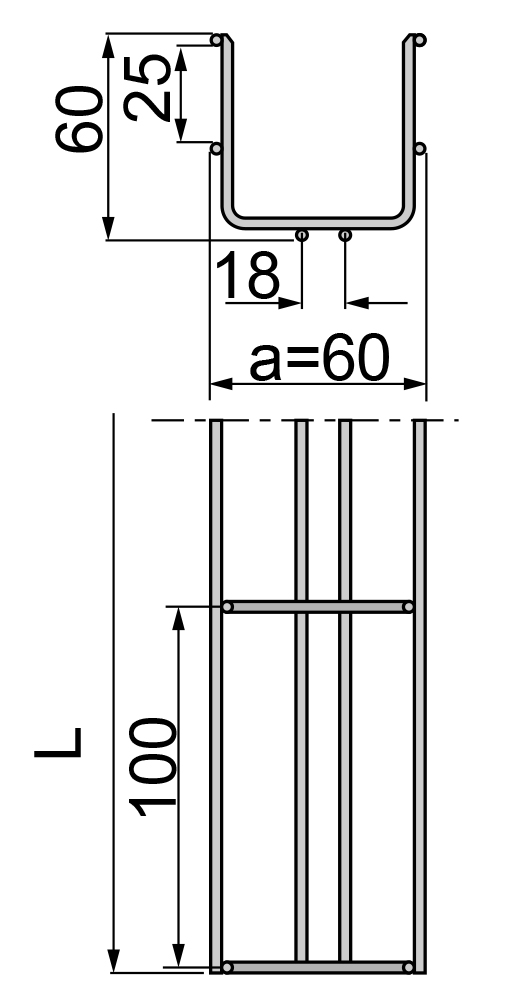

• przekrój użyteczny 2200 mm2 przy wymiarach 60 mm x 60 mm
• długość 3000 mm, masa 0,69 kg/m

Ochrona antykorozyjna i trwałość mechaniczna

Powierzchnia zabezpieczona jest ocynkiem galwanicznym / elektrolitycznym. Proces cynkowania wykonywany jest jako ostatni, po zgrzewaniu i gięciu, co zapewnia równomierną i trwałą powłokę antykorozyjną. Dzięki temu uzyskuje się podwyższoną odporność na korozję w typowych warunkach instalacyjnych.

Na zamówienie dostępne są warianty materiałowe: stal cynkowana metodą zanurzeniową wg PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Ciągłość elektryczna została potwierdzona certyfikatem wg raportu nr 5018795-5430-0001/228892, a konstrukcja zapewnia maksymalną wytrzymałość mechaniczną połączeń w zastosowaniach do bardzo dużych obciążeń.

Zastosowanie i parametry eksploatacyjne

Korytko przeznaczone jest do prowadzenia trasy kablowej w obiektach przemysłowych i infrastrukturalnych, gdzie wymagana jest duża nośność mechaniczna oraz niezawodna ochrona przewodów. Stalowa siatka zapewnia wentylację i odprowadzanie ciepła, a jednocześnie utrzymuje kable w uporządkowanej trasie.
