Łącznik drabin LDCH80 N 481001
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

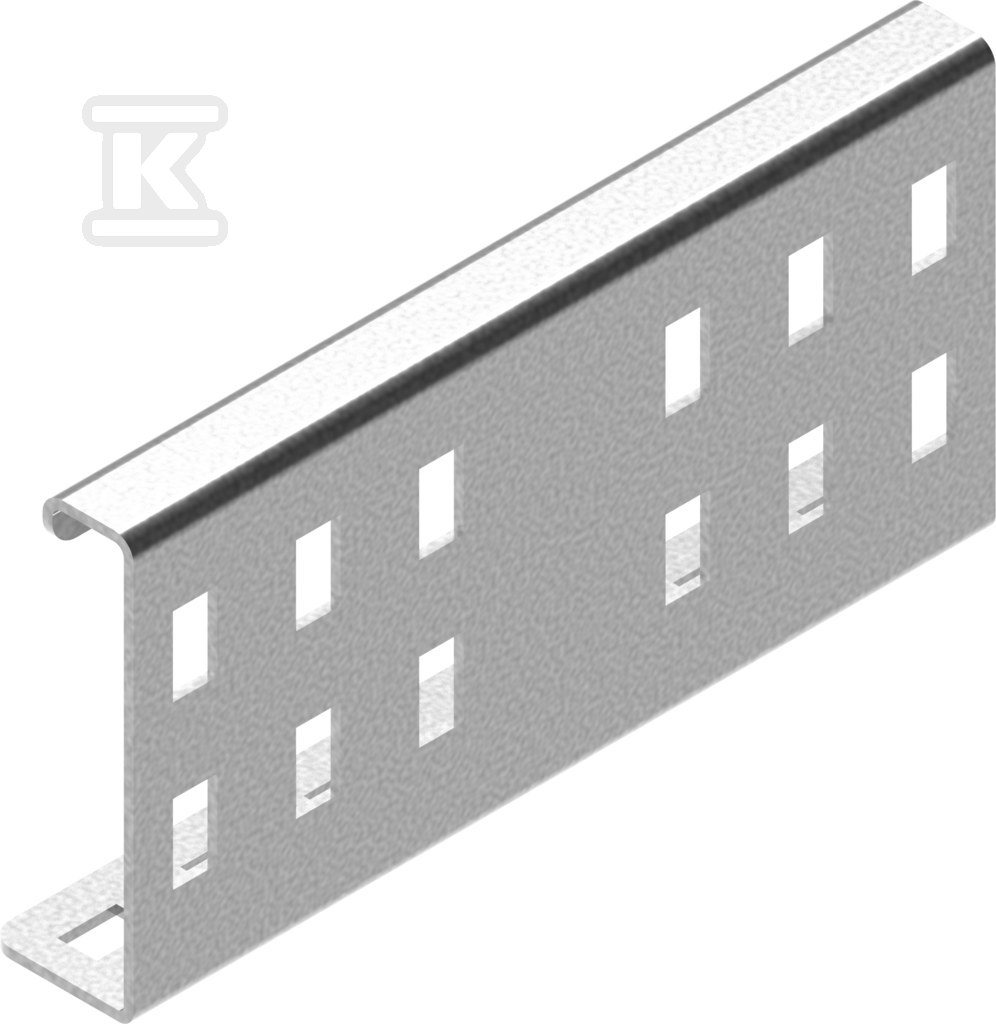

Łącznik drabin LDCH80 N 481001
Łączenie tras kablowych w systemie drabinkowym H80
Łącznik przeznaczony do trwałego połączenia odcinków drabinek kablowych o wysokości ścianki bocznej 80 mm. Rozwiązanie zapewnia ciągłość trasy kablowej przy zachowaniu sztywności mechanicznej i możliwości przenoszenia obciążenia kablami. Długość elementu 175 mm pozwala na stabilne dociśnięcie do sąsiednich drabinek bez nadmiernego występowania poza obrys trasy. Konstrukcja jest przeznaczona do systemów kablowych o szerokości od 100 mm do 600 mm, co daje szeroki zakres zastosowań w instalacjach przemysłowych, obiektach użyteczności publicznej i infrastrukturze technicznej.
Konstrukcja i materiały
Wykonany ze stali o grubości blachy 2,0 mm, co przekłada się na odporność na odkształcenia przy montażu i w czasie eksploatacji. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, zapewniający odporność korozyjną w typowych warunkach instalacji wewnętrznych i zewnętrznych. W ofercie dostępna jest również stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09, a na zamówienie stal cynkowana zanurzeniowo wg PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowym kolorze RAL. Taki wybór wykończeń pozwala dopasować łącznik do wymagań środowiskowych i estetycznych konkretnej instalacji.
Montaż i zastosowanie
Połączenie realizowane jest w sposób śrubowy. Do montażu należy użyć 8 kompletów śrub SGKM8x14 lub SGM8x14, co zapewnia równomierne dociśnięcie łącznika do obu elementów drabiny. Wysokość ścianki bocznej 80 mm odpowiada systemowi H80, a długość 175 mm umożliwia pewne zakotwienie bez kolizji z kablami ułożonymi na drabince. Łącznik sprawdza się przy łączeniu prostych odcinków trasy oraz w miejscach, gdzie wymagana jest zachowana ciągłość nośna. Dzięki uniwersalnej geometrii współpracuje z typowymi drabinkami kablowymi bez konieczności dodatkowych adapterów.
Parametry użytkowe i warunki pracy
Masa jednostkowa ok. 0,34 kg ułatwia transport i manipulację na wysokości. Opakowanie zbiorcze pozwala na sprawne planowanie prac montażowych. Element przeznaczony jest do łączenia tras kablowych prowadzonych na stałe, w instalacjach elektrycznych i telekomunikacyjnych. Stalowa konstrukcja o grubości 2,0 mm zapewnia stabilność połączenia przy standardowych obciążeniach kablowych, a ocynk ogniowy wydłuża żywotność w środowisku narażonym na wilgoć i zabrudzenia.
CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA
Deklaracja właściwości użytkowych
- Baks Krajowy-certyfikat-stalości-wlasciwości-użytkowych -puszki
- Deklaracja-właściwości-użytkowej-konstrukcje-2017-E901 E-90
- Deklaracja-właściwości-użytkowej-zespoły-2017-E90 Baks
Deklaracja zgodności
- Deklaracja-Zgodnosci-UE-nr-1_23-CE-standard-PN-EN.-PL trasy kablowe
- Baks Deklaracja-Zgodnosci-UE-nr-1_25-CE-standard-PN-EN.-PL-17.02.2025
- Deklaracja-Zgodności-CE-2_2016-standard
Informacja o stronach www
Inne
- Baks Krajowa Ocena techniczna KOT_2023_0371-3703-w2-1 konstrukcje nośne
- Baks Krajowy certyfikat stałosci właściwości uzytkowych 2023 konstrukcje nośne
Załączniki

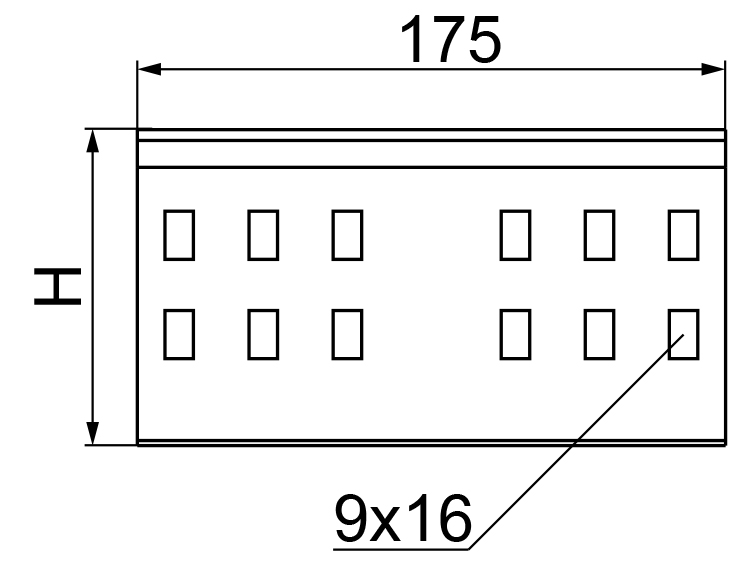

- 22063_AI_LDCH80N
- Warunki gwarancji BAKS
- Baks - Powłoki antykorozyjne
- Baks powłoki antykorozyjne BAKS 2024
- Baks_Informacja o materiałach i powłokach ochronnych materiałów z których wykonane są wyroby B
- BAKS-GPSR-20241210 bezpieczeństwo produktów
- Warunki gwarancji 2020
