Łącznik przegubowy LGSUCH100 220602

Uniwersalne łączenie tras kablowych pod różnym kątem

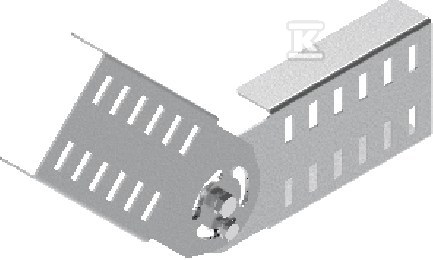

Łącznik przegubowy do systemu samonośnego H100 umożliwia łączenie korytek i drabinek kablowych prowadzonych pod różnym kątem bez konieczności przerywania ciągłości trasy. Regulacja kąta odbywa się w pełnym zakresie z blokadą, co pozwala na dopasowanie do rzeczywistych warunków na budowie i utrzymanie stabilnego połączenia po ustawieniu. Rozwiązanie jest uniwersalne dla koryt i drabinek samonośnych o wysokości ściany bocznej 100 mm.

Konstrukcja przeznaczona jest do pracy w instalacjach przemysłowych i obiektowych, gdzie trasa musi zmienić kierunek w płaszczyźnie poziomej lub pionowej. Dzięki blokadzie ustawiony kąt nie zmienia się samoczynnie pod wpływem drgań czy obciążenia kablami. Łącznik sprawdza się zarówno przy rozbudowie istniejącej trasy, jak i przy projektowaniu nowych odcinków z łukami i załamaniami.

Konstrukcja i materiały

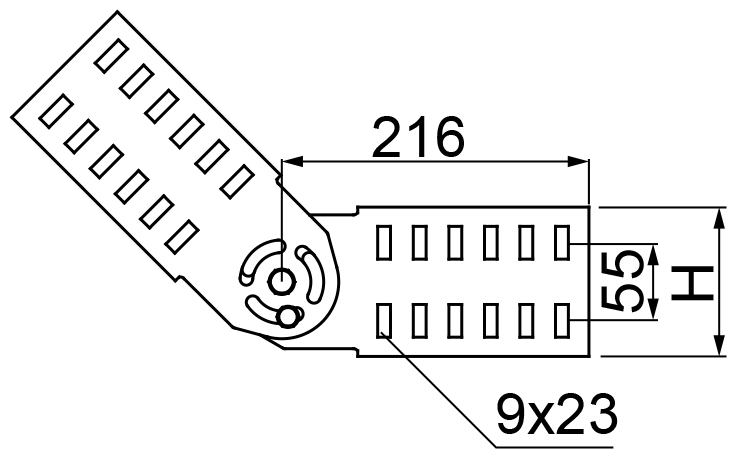

Wykonanie ze stali o grubości blachy 2,0 mm zapewnia sztywność połączenia i przenoszenie obciążeń charakterystycznych dla tras kablowych. Długość elementu wynosi 432 mm, a wysokość ściany bocznej 100 mm odpowiada standardowi systemu H100.

Zabezpieczenie powierzchni to ocynk ogniowy. W ofercie bazowej stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępne są warianty:

• stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02,
• stal nierdzewna,
• lakierowanie w standardowej palecie RAL.

Masa jednego elementu to ok. 1,15 kg, co ułatwia manipulację na wysokości i montaż bez dodatkowego podparcia.

Montaż i zastosowanie

Łącznik jest uniwersalny dla koryt i drabinek samonośnych. Do połączenia elementów proponuje się śruby SGKM8x16, zwykle w ilości 8 kompletów na jeden łącznik. W dokumentacji systemowej wskazywana jest również możliwość zastosowania śrub SGKM8x14 lub SGM8x14 w zależności od dostępnego osprzętu.

Montaż przebiega bez demontażu istniejącej trasy:

• nałożenie łącznika na styk dwóch odcinków,
• ustawienie wymaganego kąta w pełnym zakresie,
• zablokowanie położenia i dokręcenie śrub.

Regulacja w pełnym zakresie pozwala na realizację zarówno łagodnych załamań, jak i ostrych zmian kierunku. Blokada utrzymuje pozycję po montażu.

Kompatybilność i warunki pracy

Produkt przeznaczony jest do tras kablowych prowadzonych pod różnym kątem w systemach samonośnych. Wysokość ściany bocznej 100 mm zapewnia dopasowanie do koryt i drabin H100. Długość 432 mm daje stabilną bazę montażową i równomierne rozłożenie sił na obu łączonych elementach.

Stalowa konstrukcja z powłoką cynkową zapewnia odporność na korozję w typowych warunkach instalacyjnych wewnątrz budynków i w pomieszczeniach technicznych. Wersje na zamówienie rozszerzają zastosowanie na środowiska o podwyższonej agresywności lub wymagania estetyczne.
