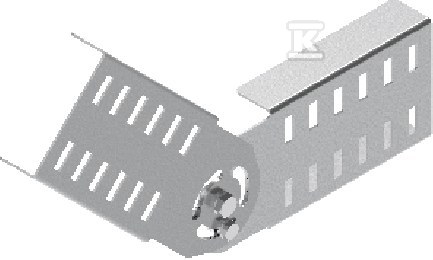

Łącznik przegubowy LGSUCH110 230602

Uniwersalne łączenie tras kablowych prowadzonych pod kątem

Łącznik przegubowy umożliwia łączenie elementów trasy kablowej prowadzonej pod różnym kątem. Rozwiązanie jest uniwersalne dla koryt i drabin samonośnych, w tym systemu H110, i pozwala na płynne przejście trasy w płaszczyźnie pionowej i poziomej bez konieczności cięcia czy dodatkowych elementów przejściowych. Konstrukcja zapewnia stabilne połączenie dwóch odcinków przy zachowaniu ciągłości prowadzenia kabli.

• regulacja kąta w pełnym zakresie z blokadą
• zastosowanie do koryt i drabin samonośnych

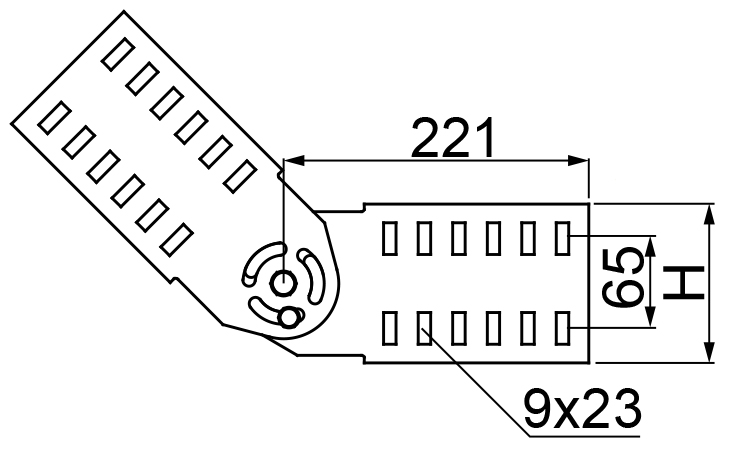

• długość łącznika 432 mm, wysokość ściany bocznej 110 mm

Budowa i materiały

Wykonanie ze stali o grubości blachy 2,0 mm zapewnia sztywność połączenia i przenoszenie obciążeń charakterystycznych dla tras kablowych. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co w praktyce oznacza odporność na korozję w typowych warunkach instalacyjnych.

Podstawowy materiał to stal cynkowana metodą ocynku zimnego zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz wersja z lakierowaniem w standardowym kolorze RAL. Parametry geometryczne - długość 432 mm i wysokość ściany bocznej 110 mm - odpowiadają przekrojom stosowanym w systemach korytowych i drabinowych o wysokości bocznej 110 mm.

Montaż i zastosowanie praktyczne

Łącznik montuje się pomiędzy dwoma elementami trasy, a kąt nachylenia ustawia się i zabezpiecza blokadą. Do montażu producent proponuje 8 kompletów śrub montażowych, co pozwala na szybkie i pewne połączenie obu części bez dodatkowego wiercenia.

Zastosowanie obejmuje:

• łączenie odcinków koryt kablowych prowadzonych ze zmianą kierunku
• łączenie drabin samonośnych w trasach z załamaniem pionowym lub poziomym
• trasy kablowe wymagające elastycznego prowadzenia przy zachowaniu ciągłości konstrukcji

Uniwersalność rozwiązania ogranicza liczbę dedykowanych elementów przejściowych na budowie i ułatwia dopasowanie trasy do warunków architektonicznych.
