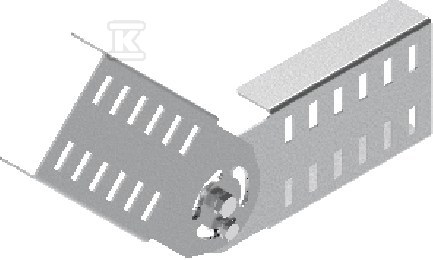

Łącznik przegubowy LGSUCH120 240602

Łączenie tras kablowych pod dowolnym kątem z blokadą położenia

Łącznik przegubowy przeznaczony jest do łączenia elementów trasy kablowej prowadzonej pod różnym kątem. Pozwala na płynne przejście między odcinkami koryta lub drabinki samonośnej bez konieczności cięcia i dodatkowych elementów przejściowych. Regulacja kąta odbywa się w pełnym zakresie i jest stabilizowana blokadą, co zapewnia powtarzalność ustawienia w trakcie montażu i eksploatacji.

Konstrukcja i materiały

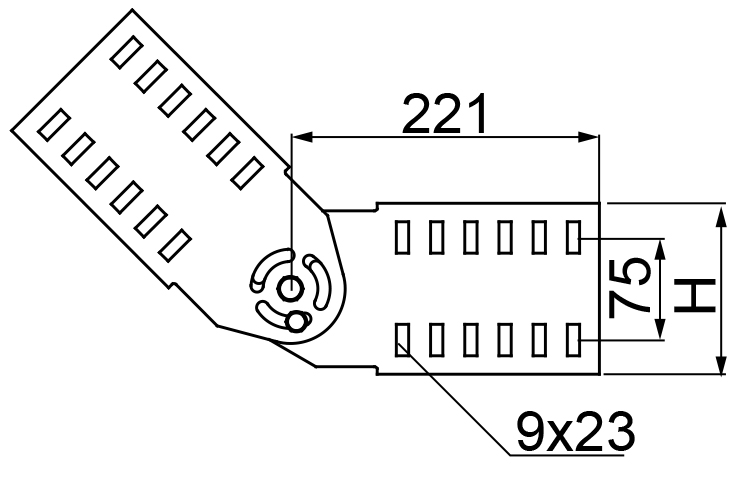

Wykonanie ze stali o grubości blachy 2,0 mm zapewnia sztywność połączenia przy zachowaniu możliwości regulacji. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, który zwiększa odporność na korozję w typowych warunkach instalacji przemysłowych i obiektowych. Wysokość ściany bocznej 120 mm odpowiada popularnym profilom tras kablowych, a długość 432 mm daje stabilną bazę montażową dla obu łączonych elementów.

Na zamówienie dostępna jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09, stal cynkowana zanurzeniowo zgodnie z PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Wybór wykonania pozwala dopasować łącznik do wymagań środowiskowych i estetycznych konkretnej instalacji.

Regulacja kąta i montaż

Mechanizm przegubowy umożliwia ustawienie elementów trasy w dowolnej płaszczyźnie, z pełnym zakresem wychylenia i możliwością zablokowania wybranego położenia. Uniwersalna geometria sprawia, że łącznik współpracuje zarówno z korytkami, jak i z drabinkami samonośnymi, bez konieczności stosowania przejściówek.

Do połączenia proponuje się śruby SGKM8x16. Zalecana liczba kompletów wynika z konstrukcji łącznika i zapewnia równomierne dociśnięcie obu elementów trasy.

Zastosowanie w trasach kablowych

Rozwiązanie sprawdza się tam, gdzie trasa musi ominąć przeszkody, zmienić poziom lub kierunek prowadzenia. Łączenie drabinek i korytek samonośnych za pomocą przegubu eliminuje konieczność projektowania dodatkowych odcinków prostych i redukuje liczbę elementów wsporczych.

Dzięki możliwości blokady ustawienia, połączenie zachowuje parametry mechaniczne po regulacji. Łącznik jest elementem systemu tras kablowych montowanych w obiektach przemysłowych, użyteczności publicznej i infrastrukturze technicznej, gdzie wymagana jest elastyczność prowadzenia przy zachowaniu ciągłości konstrukcji.
