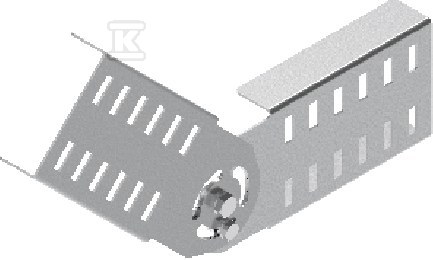

Łącznik przegubowy LGSUCH150 270602

Elastyczne połączenie tras kablowych w systemie H150

Połączenie elementów trasy kablowej prowadzonej pod różnym kątem wymaga elementu, który zachowa ciągłość mechaniczną i pozwoli na precyzyjne ustawienie bez utraty stabilności. Łącznik przegubowy do systemu H150 umożliwia łączenie korytek i drabinek samonośnych na łukach, zjazdach i zmianach kierunku, z pełną regulacją kąta i blokadą położenia. Rozwiązanie jest uniwersalne dla tras kablowych o wysokości ściany bocznej 150 mm.

Konstrukcja i materiały

Rdzeń konstrukcji stanowi stal o grubości blachy 2,0 mm, co zapewnia sztywność połączenia przy zachowaniu możliwości regulacji. Standardowe wykonanie to stal cynkowana zgodnie z PN-EN 10346:2015-09, z zabezpieczeniem powierzchni ocynk ogniowy. Powierzchnia ocynkowana zwiększa odporność na korozję w typowych warunkach montażowych, a grubość blachy 2,0 mm przekłada się na wytrzymałość mechaniczną w miejscu przegubu.

Montaż i zakres regulacji

Łącznik jest uniwersalny do korytek i drabinek samonośnych. Mechanizm przegubowy pozwala na ustawienie kąta w pełnym zakresie z blokadą, dzięki czemu pozycja zostaje utrzymana po dokręceniu. Do montażu producent proponuje 8 kompletów śrub M8, co zapewnia równomierne dociśnięcie obu łączonych elementów. Konstrukcja złącza śrubowego umożliwia szybki montaż bez dodatkowych narzędzi specjalistycznych, a regulacja w pełnym zakresie ułatwia dopasowanie trasy do istniejącej infrastruktury.

Zastosowanie i kompatybilność

Produkt przeznaczony jest do łączenia elementów trasy kablowej prowadzonej pod różnym kątem w systemach samonośnych H150. Wysokość ściany bocznej 150 mm odpowiada typowym korytkom i drabinkom tego systemu, a długość łącznika 432 mm zapewnia stabilne oparcie na obu sekcjach. Masa jednej sztuki wynosi 2,21 kg, co ułatwia manipulację na wysokości podczas montażu. Łącznik pracuje jako element przegubowy pionowy, przeznaczony do korytek kablowych i kablowego systemu nośnego o wysokości 150 mm, bez zastosowania w korytkach siatkowych.
